In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im BMW X5 samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais BMW X5 | Baujahr 2000-2006

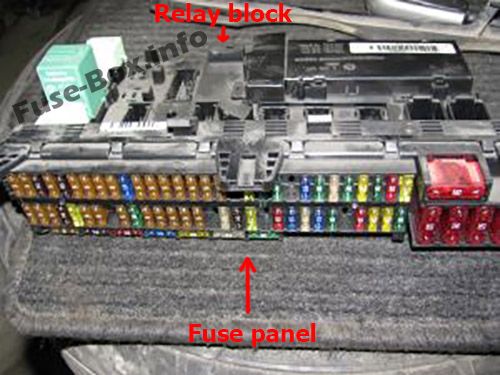

Position des Sicherungskastens im Handschuhfach

Handschuhfach öffnen, die beiden Halterungen oben aushängen, Blende nach unten ziehen.

Diagramm des Sicherungskastens

Sicherungsanordnung kann abweichen! Ihr genaues Sicherungszuordnungsschema finden Sie unter diesem Sicherungskasten.

Belegung der Sicherungen im Handschuhfach

Nr.	Ampere	Funktion
F1	5A	Datenbus-Anschluss, Instrumententafel
F2	5A	Lampensteuermodul
F3	5A	Heizung/Klimaanlage (AC) (bis 02.01.)
F4	5A	Zündspulenrelais
F5	7,5A	Lichtmaschine, Motorölstandsensor, Sicherungskasten/Relaisplatte, Kühlgebläsemotor
F6	5A	Innenrückspiegel, Steuergerät Einparkhilfe (bis 02/04), Steuergerät Reifendruckkontrolle
F7	5A	Zündspulenrelais
F8	5A	Instrumentenbeleuchtung
F9	5A	Airbag, Bremspedalpositionsschalter (BPP), Lampensteuermodul
F10	15A	Horn
F11	5A	Wegfahrsperre
F12	5A	Instrumentenbeleuchtung, Lenkpositionssensor
F13	5A	Alarmanlage, Innenrückspiegel
F14	5A	Multifunktionssteuermodul 1
F15	5A	Steuergerät Reifendruckkontrolle (bis 02/04)
F 16	5A	Zündschloss
F17	5A	Steuermodul für Innenbeleuchtung
F18	–	–
F19	–	–
F20	30A	Türfunktionssteuermodul, Fahrer
F21	30A	Elektrische Sitze
F22	–	–
F23	–	–
F24	30A	Türfunktionssteuermodul Beifahrer
F25	25A	Ladebuchse, Zigarettenanzünder
F26	30A	Relais der Hauptstromkreise der Zündung
F27	20A	Multifunktionssteuermodul 1
F28	30A	Scheinwerferwaschanlage
F29	10 A	Airbag
F30	–	–
F31	5A	Motorsteuerung
F32	5A	Relais für Hauptstromkreise der Zündung, Multifunktionssteuermodul2
F33	5A	Zigarettenanzünder
F34	7,5A	Beheizbare Heckscheibe, Heizung/Klimaanlage (AC)
F35	–	–
F36	5A	Ladebuchse
F37	5A	Multifunktionssteuermodul 2
F33	–	–
F39	5A	Kupplungspedalpositionsschalter (CPP), Wegfahrsperre
F40	30A	Scheibenwischer
F41	5A	Heckscheibenwaschanlage, Multifunktionssteuermodul 1
F42	5A	Innenlampen
F43	5A	Instrumententafel
F44	5A	Airbag, elektrische Sitze
F45	5A	Instrumententafel
F46	7,5A	Verteilergetriebe-Steuermodul
F47	25A	Kraftstoffpumpenrelais (FP).
F48	7,5A	Heizung/Klimaanlage (AC)
F49	–	–
F50	–	–
F51	10 A	Antiblockiersystem (ABS), Motormanagement
F52	15A	Datalink-Anschluss (DLC) (bis 09/00)
F53	25A	Multifunktionssteuermodul 2
F54	15A	Getriebesteuermodul (TCM)
F55	30A	Antiblockiersystem (ABS)
F56	–	–
F57	15A	Federungssteuermodul
F58	20A	Schiebedach
F59	20A	Zuheizer
F60	30A	Multifunktionssteuermodul 1
F61	50A	Motorkühlmittelgebläsemotor
F62	50A	Relais der Sekundärlufteinspritzpumpe (AIR).
F63	50A	Antiblockiersystem (ABS)
F64	50A	Heizung/Klimaanlage (AC)

Position des Relaisblocks unter dem Handschuhfach

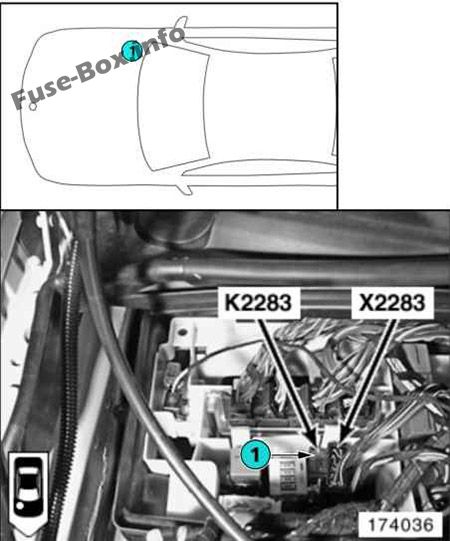

Es befindet sich hinter dem Sicherungskasten.

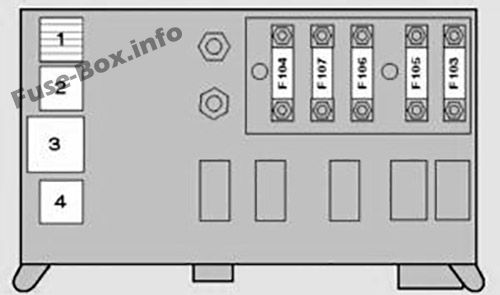

Diagramm

Belegung der Sicherungen und Relais

Nr.	Ampere	Funktion
1		Kraftstoffförderpumpenrelais – Diesel
2		–
3		Steuermodul für Innenbeleuchtung
4		Hupenrelais
F103	–	–
F104	100A	Glühkerzen
F105	80A	Wegfahrsperre, Zündschloss-4,4/4,6 (bis 02/02)
F106	50A	Zündschalter, Lampensteuermodul
F107	50A	Lampensteuermodul

Position des Sicherungskastens im Gepäckraum

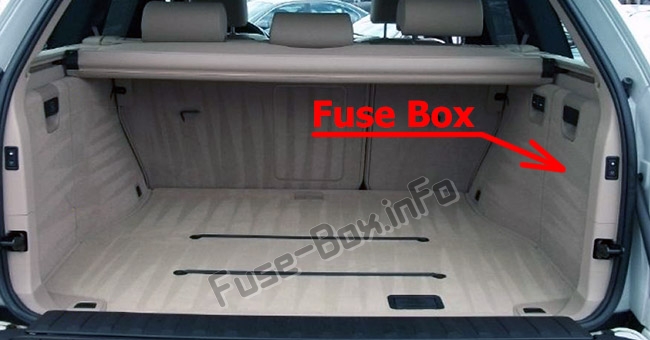

Es befindet sich auf der rechten Seite hinter der Abdeckung.

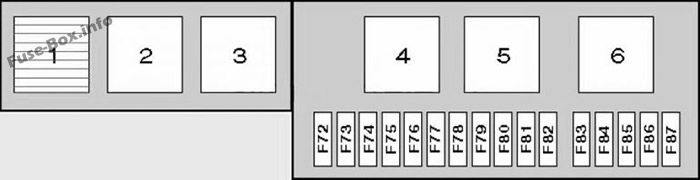

Diagramm des Sicherungskastens

Hinweis: Sicherungsanordnung kann abweichen!

Belegung der Sicherungen und Relais im Gepäckraum

Nr.	Ampere	Funktion
1		Sitzheizungsrelais – hinten
2		Relais für beheizbare Heckscheibe
3		Relais der Audioeinheit
4		Kofferraumdeckel-/Heckklappen-Entriegelungsrelais – absenken
5		Sitzverstellungsrelais hinten
6		Kofferraumdeckel-/Heckklappen-Entriegelungsrelais – oben
F72	30A	Audiosystem, Navigationssystem
F73	7,5A	Zündspulenrelais
F74	10 A	Telefon
F75	5A	Audiosystem, Navigationssystem
F76	–	–
F77	30A	Elektrische Sitze hinten
F78	20A	Anhängersteckdose
F79	7,5A	Federungssteuermodul
F80	20A	Zündspulenrelais
F81	20A	Wasch-/Wischanlage für die Heckscheibe
F82	–	–
F83	20A	Ladebuchse hinten
F84	7,5A	Kofferraumdeckel-/Heckklappenschloss
F85	30A	Heizbare Heckscheibe
F86	5A	Zuheizer
F87	30A	Federungskompressorpumpe

Einige Relais können auch unter der Verkleidung im Gepäckraum angebracht sein. Etwa ein Kompressorpumpenrelais, ein Kompressorrelais einer Luftfederungspumpe.

Sicherungen & Relais im Motorraum

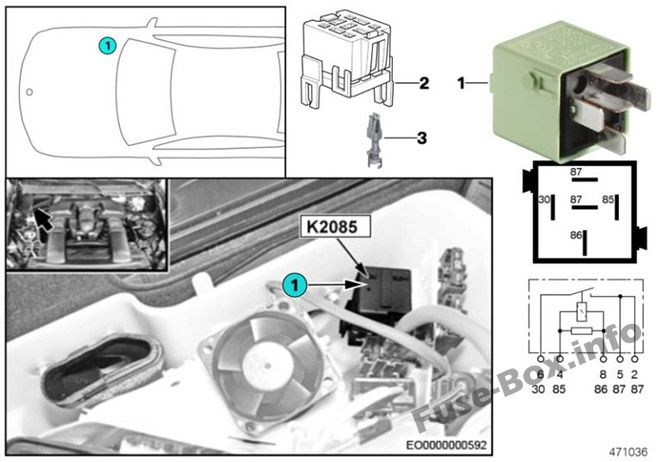

Einige Relais befinden sich im Montageblock unter der Haube (Hupenrelais, Glühkerzenrelais, Kraftstoffpumpenrelais, Scheinwerferwascherrelais usw.). Je nach Konfiguration können Sicherungen vorhanden sein.



Belegung Sicherungskasten und Relais BMW X5 | Baujahr 2007-2013

Position des Sicherungskastens im Armaturenbrett

Dieser befindet sich unter dem Handschuhfach.

Lösen Sie einige Schrauben von der Unterseite und entfernen Sie die Abdeckung. Lösen Sie die grüne Schraube. Ziehen Sie die Blende nach unten.

Diagramm des Sicherungskastens

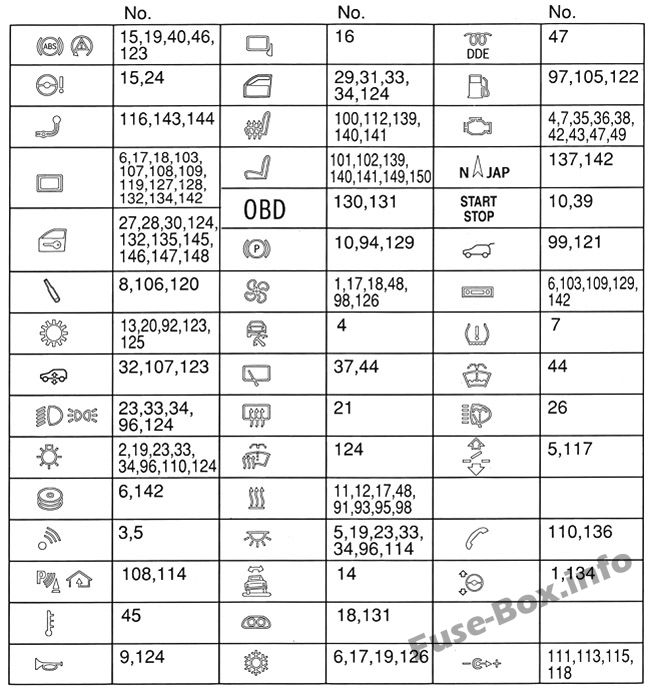

Sicherungsanordnung kann abweichen! Ihr genaues Sicherungszuordnungsschema finden Sie in der Nähe des Sicherungskastens im Gepäckraum.

Belegung der Sicherungen im Armaturenbrett

Nr.	Ampere	Funktion
1		Relais des Aufhängungskompressormotors
2		Relais für Heckscheibenwischer
3		Relais für Scheibenwischermotor
F1	20A	–
F2	10 A	Handschuhfach-Verriegelungsmotor
F3	7,5A	–
F4	10 A	Motorsteuermodul (ECM)
F5	10 A	–
F6	10 A	–
F7	5A	–
F8	7,5A	–
F9	15A	Hörner
F10	5A	–
F11	20A	–
F12	10 A	Modul zur Steuerung der Lenksäulenfunktion
F13	15A	Getriebesteuermodul (TCM)
F14	10 A
F15	10 A	Getriebewahlhebel
F 16	7,5A	Elektrischer Fensterheberschalter
F17	7,5A	–
F18	7,5A	–
F19	5A	–
F20	–	–
F21	30A	Heizbare Heckscheibe
F22	–	–
F23	40A	–
F24	40A	Aktivlenkung
F25	30A	–
F26	30A	Scheinwerferwaschpumpe
F27	15A	Zentrale Schließanlage
F28	15A	Zentrale Schließanlage
F29	40A	Elektrische Fensterheber hinten
F30	30A	Zentrale Schließanlage
F31	40A	Elektrische Fensterheber hinten
F32	40A	Federungskompressorpumpe
F33	30A	–
F34	30A	–
F35	30A	Motorsteuerung
F36	30A	Motorsteuerung
F37	30A	Heckscheibenwischermotor
F33	30A	–
F39	40A	–
F40	30A	ABS-Steuermodul
F41	7,5A
F42	30A	Motorsteuerung
F43	30A	Motorsteuerung
F44	30A	Scheibenwischermotor

Nachfolgend finden Sie eine der Varianten der Sicherungsanordnung, die Sie in der Nähe des Sicherungskastens im Gepäckraum Ihres Autos finden.

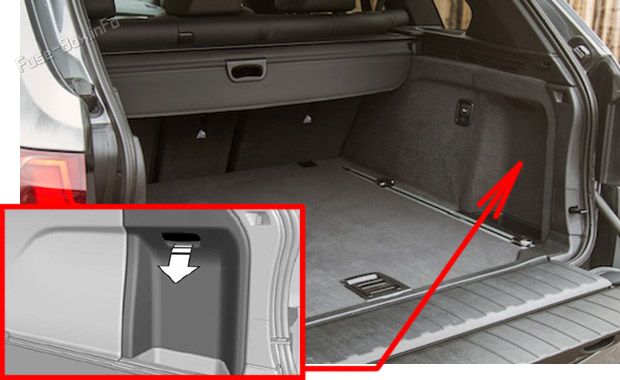

Position des Sicherungskastens im Gepäckraum

Es befindet sich auf der rechten Seite, hinter der Abdeckung und der Schalldämmung.

Diagramm des Sicherungskastens

Sicherungsanordnung kann abweichen! Ihr genaues Sicherungszuordnungsschema finden Sie in der Nähe dieses Sicherungskastens.

Belegung der Sicherungen im Gepäckraum

Nr.	Ampere	Funktion
1		Stromkreisunterbrechungsrelais
F91	30A/40A	–
F92	25A	Verteilergetriebe-Steuermodul
F93	40A	–
F94	30A	(30A) Feststellbremsen-Steuermodul
F95	30A/40A	–
F96	40A	–
F97	20A	–
F98	15A/20A	–
F99	40A	(40A) Steuermodul zum Öffnen/Schließen der Heckklappe
F100	20A	–
F101	30A	–
F102	30A	–
F103	30A	(30A) Ausgangsverstärker der Audioeinheit
F104	–	–
F105	30A	–
F106	7,5A	–
F107	10 A	–
F108	5A	–
F109	10 A	Empfänger für Navigationssystem
F110	7,5A	–
F111	20A	Zigarettenanzünder (Hauptaschenbecher-Steckdose)
F112	5A	–
F113	20A	Zigarettenanzünder (Mittelarmlehnenkonsole)
F114	5A	–
F115	–	–
F116	20A	Anhängersteckdose
F117	20A	–
F118	20A	–
F119	5A	Multimedia-Steuermodul
F120	5A	Aktives Federungssteuermodul
F121	5A	Steuermodul zum Öffnen/Schließen der Heckklappe
F122	–	–
F123	–	–
F124	5A	Sicherungskasten/Relaisplatte am Armaturenbrett
F125	5A	Verteilergetriebe-Steuermodul
F126	5A	–
F127	–	–
F128	–	–
F129	5A	–
F130	–	–
F131	5A	–
F132	7,5A	–
F133	–	–
F134	5A	Modul zur Steuerung der Lenksäulenfunktion
F135	20A	Steuermodul zum Öffnen/Schließen der Heckklappe
F136	5A	–
F137	5A	Navigationssystem
F138	–	–
F139	20A	–
F140	20A	Seekino-Steuermodul, vorne links
F141	20A	Steuergerät Sitzheizung vorne rechts
F142	20A	Multimedia-Steuermodul
F143	25A	Anhängersteuermodul
F144	5A	Anhängersteuermodul
F145	10 A	Unterstützter Türschließmotor, rechts vorne
F146	10 A	Unterstützter Türschließmotor, vorne links
F147	10 A	Unterstützter Türschließmotor, links hinten
F148	10 A	Unterstützter Türschließmotor, rechts hinten
F149	5A	Sitz-Multifunktionsschalter vorne links
F150	5A	Sitz-Multifunktionsschalter vorne rechts

Nachfolgend finden Sie eine der Varianten der Sicherungsanordnung, die Sie in der Nähe des Sicherungskastens im Gepäckraum Ihres Autos finden.

Möglicherweise befinden sich neben dem Sicherungsblock weitere Relais.

Sicherungen an der Batterie

Befindet sich an der Batterie im Gepäckraum, unter der Verkleidung.

Diagramm

Belegung der Sicherungen an der Batterie

Nr.	Funktion
F171	(100A)
F172	(100A)
F173	(250A) Sicherungsblock im Armaturenbrett
F174	—
F175	—
F176	(80A) Ventilhub-Steuerrelais

Block im Motorraum

Seine Komponenten hängen vom Baujahr und der Ausstattung des Autos ab.

Diagramm



Nr.	Funktion
1	Elektronischer Block des Motormanagements
2	Ventilhub-Steuerrelais
F1	(40A) Ventilhub-Steuerrelais



Belegung Sicherungskasten und Relais BMW X5 | Baujahr 2014-2018

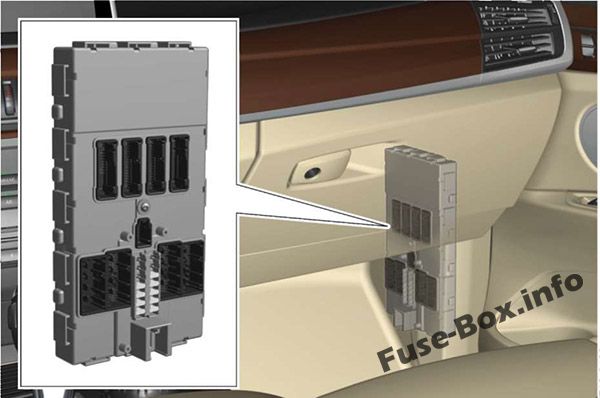

Position des Sicherungskastens im Armaturenbrett

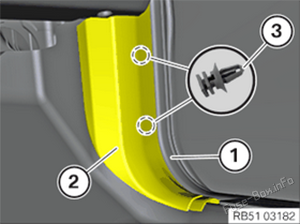

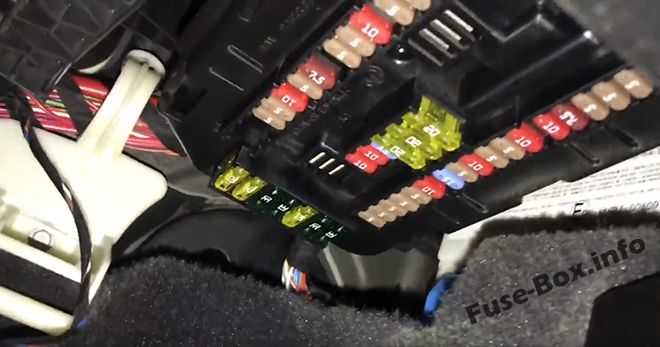

Es befindet sich unter dem Handschuhfach. Befestigungselemente (1) lösen, Pfeile, Verkleidung vorsichtig abnehmen und entsprechende Steckverbindung trennen.

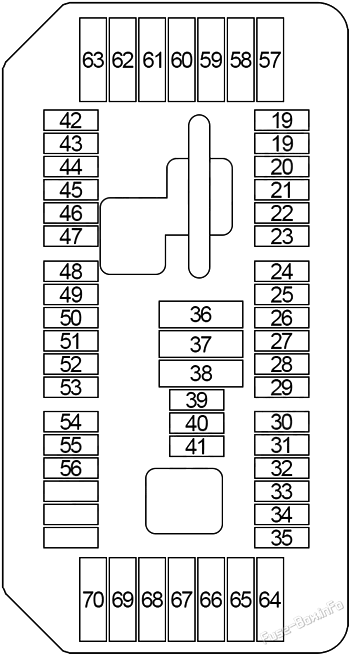

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Ampere	Funktion
19	5A	Fernbedienungsempfänger
20	5A	Dachfunktionskontrollzentrum
21	5A	Vorheizsteuergerät
22	7,5A	Schalterblock Fahrertür, Außenspiegel Beifahrer
23	10 A	Digitale Motorelektronik (DME)
24	10 A	Elektronische Getriebesteuerung
25	5A	Touchbox, iDrive Controller
26	5A	Ausziehbarer Armaturenbrettlautsprecher, Schalter für Sitzheizung hinten links/rechts
27	10 A	Ventilblock für die Lendenwirbelstütze Fahrer/Beifahrer, Sitzverstellungsschalter auf der Fahrer-/Beifahrerseite
28	5A	Regen-/Licht-/Solar-/Kondensationssensor, Dachfunktionskontrollzentrum, Kosmetikspiegelbeleuchtung
29	15A	Hilfswasserpumpe
30	10 A	Kühlmittelpumpe für Ladeluftkühler
31	5A	Elektrisches Lüfter-Abschaltrelais
32	5A	Transferbox
33	5A	N63, S63: Turbolader-Kühlmittelpumpe N20: Klimakompressor (elektrisch), elektrischer Zusatzheizer
34	5A	Integriertes Chassis-Management (ICM)
35	5A	Elektrochromer Innenrückspiegel
36	20A	Zentrale Steckdose (12-V-Anschluss)
37	20A	Zigarettenanzünder vorne (12V-Anschluss)
38	20A	Dachfunktionskontrollzentrum
39	15A	Linker Scheinwerfer
40	–	–
41	10 A	S63: Kühlmittelpumpe für Ladeluftkühler N20: Kältemittel-Absperrventil Fahrgastraum, Elektromaschinen-Elektronik (EME)
42	5A	Elektronische Dämpferregelung, elektrochromer Innenrückspiegel
43	5A	Gezielte Beleuchtung links/rechts
44	7,5A	Kamerabasierte Fahrerassistenzsysteme (KAFAS), Aktivlenkung
45	5A	Aktive Geschwindigkeitsregelung (ACC), automatischer Umluftkontrollsensor (AUC)
46	5A	Kühlerklappen-Antriebseinheit B47, N47, N57: Motorentlüftungsheizung, Kühlerklappen-Antriebseinheit
47	5A	Elektronisches Nachtsichtmodul (NVE), Fahrzeuggeräuschgenerator (VSG)
48	10 A	Lenksäulenschalterzentrum
49	5A	Lenkwinkelsensor N57D30T1: Absperrventil für Kühlmittelausgleichsbehälter, Lenkwinkelsensor
50	5A	Kombiinstrument
51	–	–
52	7,5A	Kombiinstrument
53	5A	Handschuhfachbeleuchtung, Dekorstreifenbeleuchtung, Türtaschenbeleuchtung, Türverkleidungsbeleuchtung, Fußraumbeleuchtung vorne links/rechts
54	10 A	Gangwahlschalter (GWS)
55	5A	Servotronic (SVT), Elektromechanische Servolenkung (EPS)
56	5A	Vertical Dynamics Management (VDM)
57	20A	Linker Scheinwerfer
58	30A	Dynamische Stabilitätskontrolle (DSC)
59	40A	Aktivlenkung
60	40A	Gebläseausgangsstufe
61	20A	Elektronische Dämpfersteuerung
62	20A/30A	Vertical Dynamics Management (VDM)
63	30A	Verteilergetriebe (VTG)
64	30A	Beifahrersitzheizungsmodul
65	30A	Fahrersitzheizungsmodul
66	20A	Unabhängige Zusatzheizung
67	30A	Schalterblock für Sitzverstellung auf der Fahrerseite (ohne Sitzmodul (SMFA)), Fahrersitzmodul (SMFA)
68	30A	Schalterblock für Sitzverstellung auf der Beifahrerseite (ohne Sitzmodul (SMBF)), Beifahrersitzmodul (SMBF)
69	20A	Elektronische Getriebesteuerung (EGS)
70	20A	Elektrische Lenksäulenverstellung

BDC (Body Domain Controller)

Es befindet sich in der A-Säule auf der Beifahrerseite, hinter der Verkleidung, unter dem Handschuhfach.

Kantenschutz (1) im Bereich der Seitenverkleidung (2) lösen. Seitenverkleidung (2) mit Spezialwerkzeug 00 9 325 aus Clips (3) lösen und abnehmen. Gegebenenfalls in den Bohrungen verbliebene Schellen (3) aushebeln.

Nr.	Ampere	Funktion
1	30A	Elektrischer Fensterheberantrieb für den Beifahrer
2	30A	Fensterheberantrieb hinten auf der Fahrerseite
3	20A	Beifahrertürschloss
4	30A	Treiber Power Window Drive
5	30A	Heckscheibenheizung
6	30A	Elektrischer Fensterheberantrieb hinten auf der Beifahrerseite
7	20A	Fahrertürschloss
8	–	–
9	5A	Lenksäulenschaltzentrale, Lichtschaltereinheit, Fahrerassistenzsystem-Bedieneinrichtung mit Warnblinkschalter
10	7,5A	Linker Scheinwerfer
11	7,5A	Diagnosestecker, Heizungs-/Klimaanlage, dynamische Stabilitätskontrolle (DSC)
12	5A	Telematik-Kommunikationsbox, Modul für elektronische Außentürgriffe
13	15A	Hupe (Tief-/Hoher Bereich)
14	–	–

Position des Sicherungskastens im Gepäckraum

Es befindet sich auf der rechten Seite hinter der Abdeckung. Öffnen Sie die Abdeckung der rechten Seitenverkleidung, Pfeil.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Gepäckraum

Nr.	Ampere	Funktion
100	5A	Feststellbremsknopf
101	15A	Rechter Scheinwerfer
102	5A	Hochvolt-Batterieeinheit
103	5A	Sirene mit Neigungsalarmsensor
104	5A	Feststellbremsen-Steuergerät, natürliche Vakuum-Leckerkennung (NVLD)
105	30A	Reversibler elektromotorischer Automatikaufroller (rechts)
106	30A	Seitliche Drehmomentverteilung an der Hinterachse
107	40A	Automatische Kofferraumdeckelbetätigung (2014–2016), Heckklappenfunktionsmodul (2016–2019)
108	–	–
109	–	–
110	40A	Relais für Luftfederkompressor
111	–	–
112	20A	Steuermodul für unter Druck stehenden Kraftstofftank
113	30A	Anhängermodul
114	30A	Anhängermodul
115	20A	Rechter Scheinwerfer
116	30A	Steuergerät für Feststellbremse
117	30A	Reversibler elektromotorischer Automatikaufroller (links)
118	5A	Videoschalter (VSW)
119	–	–
120	5A	Power Control Unit N20: Laderegler für Zusatzbatterie
121	20A	Headunit
122	30A	Audio-Verstärker
123	–	–
124	5A	Videomodul
125	–	–
126	10 A	Automatischer Soft-Close-Antrieb der Beifahrertür hinten
127	5A	DVD-Wechsler
128	5A	Ablage für kabelloses Laden, Antennenverstärker, Grundplatte
129	15A	Aktives Sounddesign (ASD)
130	5A	Automatische Gepäckraumdeckelbetätigung
131	5A	Gepäckraumbeleuchtung, Heckklappenknopf an der Innenseite der Heckklappe, Geräuschunterdrückungsfilter
132	5A	Querkraftverteilung an der Hinterachse, elektronische Fahrhöhenregelung
133	5A	Automatische Klimaregelung im Fond
134	5A	Automatischer Soft-Close-Antrieb der hinteren Fahrertür
135	5A	Sicherheitsbatterie-Terminal-Gasgenerator
136	–	–
137	–	–
138	–	–
139	20A	Anhängersteckdose
140	20A	Kofferraumdeckel-/Heckklappenschloss
141	–	–
142	–	–
143	10 A	Kühlbox-Relais
144	15A	Steuereinheit für selektive katalytische Reduktion (SCR).
145	5A	Parkassistent, Infotainment-Lüfter №2
146	15A	Elektrische Abgasklappe (Nr. 1, Nr. 2)
147	15A	Steuereinheit für selektive katalytische Reduktion (SCR).
148	5A	Spurwechselwarnung (SWW)
149	7,5A	Rechter Scheinwerfer
150	5A	2014-2016: Evaluierungselektronik für berührungslose Heckklappenöffnung, Komfortladeelektronik
150	7,5A	2016-2019: Auswerteelektronik für berührungslose Heckklappenöffnung, Komfortladeelektronik, Heckklappenfunktionsmodul
151	5A	USB-HUB (USB-Anschluss Nr. 1/№2, AUX-In-Anschluss)
152	5A	Reversibler elektromotorischer automatischer Aufroller (links/rechts)
153	15A	Steuereinheit für selektive katalytische Reduktion (SCR).
154	5A	Rundumsichtkamera (TRSVC), Rückfahrkamera
155	10 A	Automatischer Soft-Close-Antrieb der Beifahrertür
156	10 A	Automatischer Soft-Close-Antrieb der Fahrertür
157	–	–
158	10 A	Fond-Entertainment
159	5A	Audioverstärker, Infotainment-Lüfter Nr. 2
160	20A	Motor des Heckgebläses
161	–	–
162	20A	Zigarettenanzünder hinten (12-V-Anschluss Nr. 1 und Nr. 2), Zigarettenanzünder im Gepäck (12-V-Anschluss)
163	30A	Anhängermodul
164	30A	Heizmodul für den rechten Rücksitz
165	20A	Kraftstoffpumpensteuerung (EKPS)
166	30A	Heizmodul für den linken Rücksitz
167	30A	Automatischer Soft-Close-Antrieb der Fahrertür, automatischer Soft-Close-Antrieb der Beifahrertür

In der Nähe des Sicherungskastens können sich Hilfsrelais befinden, etwa ein Luftfederungsrelais oder ein Kühlschrankrelais.

Zusätzlicher Block №1

Nr.	Ampere	Funktion
201	10 A	Hilfssteuereinheit (SEC)
202	7,5A	Hilfssteuereinheit (SEC)
203	5A	Hilfssteuereinheit (SEC)
204	5A	Hilfssteuereinheit (SEC)
205	5A	Switch-Cluster-Hilfsmodul
206	5A	Audio-Zusatzmodul
207	20A	Audio-Zusatzmodul
208	5A	Audio-Zusatzmodul
209	5A	Audio-Zusatzmodul
210	5A	Hilfssteuereinheit (SEC)
211	20A	Scheibenheizung
212	20A	Scheibenheizung
213	15A	Beheizbares Seitenfenster (vorne links/rechts)
214	5A	Hilfssteuereinheit
215	5A	Hilfssteuereinheit
216	5A	Hilfssteuereinheit
217	5A	Audio-Zusatzmodul
218	5A	Hilfssteuereinheit
219	5A	Audio-Zusatzmodul
220	5A	Hilfssteuereinheit

Zusätzlicher Block Nr. 2

Nr.	Ampere	Funktion
301	10 A	Hilfssteuereinheit
302	5A	Switch-Cluster-Hilfsmodul
303	5A	Audio-Zusatzmodul
304	5A	Hilfssteuereinheit (SEC)
311	30A	Elektrischer Fensterheber
312	30A	Elektrischer Fensterheber
313	30A	Elektrischer Fensterheber
314	30A	Elektrischer Fensterheber
615	5A	Elektromaschinenelektronik (EME)
612	–	–

Sicherungen an der Batterie

Es befindet sich im Gepäckraum unter der Verkleidung. Hier befinden sich Hochleistungssicherungen zum Schutz des gesamten Stromkreises.

Nr.	Ampere	Funktion
500	50A	Body Domain Controller (BDC)
501	125A	Hinterer Stromverteilerkasten
502	150A	Dynamische Stabilitätskontrolle (DSC)
503	125A	N63, S63, N20: Integriertes Versorgungsmodul D47, N47, N57: Hauptrelais der digitalen Dieselelektronik (DDE).
504	125A	Body Domain Controller (BDC)
505	50A	Audio-Verstärker
506	60A	N55, N63, S53, B47, N47, N57: Power Control Unit (PCU) N20: Laderegler für Zusatzbatterie
507	40A	Elektrische Zusatzheizung hinten rechts
508	40A	Steuerung der Standheizung in der dritten Sitzreihe
509	40A	Body Domain Controller (BDC)
510	40A	Elektrische Zusatzheizung hinten links



Belegung Sicherungskasten und Relais BMW X5 | Baujahr 2019-2022

Position des Sicherungskastens im Fahrgastraum

Die Sicherungskästen befinden sich rechts und links unter dem Armaturenbrett. Der Body Domain Controller befindet sich auf der rechten Seite unterhalb des Sicherungskastens.

Sicherungskastendiagramm (rechts)

Belegung der Sicherungen im Sicherungskasten Nr. 1 der Instrumententafel

Nr.	Ampere	Funktion
20	30A	Fensterheberantrieb Fahrertür mit Steuerelektronik
21	30A	Fensterheberantrieb für die Beifahrertür mit Steuerelektronik
22	30A	Fensterheberantrieb hinten auf der Fahrerseite mit Steuerelektronik
23	30A	Fensterheberantrieb hinten auf der Beifahrerseite mit Steuerelektronik
24	30A	Links umkehrbarer elektromotorischer automatischer Aufroller (Sicherheitsgurt)
25	20A	Dachfunktionszentrum
26	20A	Körperdomänencontroller
27	–	–
28	40A	Dynamische Stabilitätskontrolle (DSC)
29	15A	Körperdomänencontroller
30	–	–
31	–	–
32	5A	Bedienfeld der Mittelkonsole
33	5A	Elektronisches Außentürgriffmodul für den Fahrer
34	5A	Steuergerät für Kombiinstrument
35	5A	Hilfssteuereinheit
36	5A	Dachfunktionszentrum (Kartenleselicht, Innenlicht, Ambientelicht)
37	10 A	Endstufe für Fondlüftermotor (4-Zonen-Klimaanlage)
38	–	–
39	60A	Körperdomänencontroller
40	40A	Gebläsemotor mit Endstufe
41	–	–
46	20A	Zigarettenanzünder hinten, Zigarettenanzünder vorne (ohne thermoelektrischen Getränkehalter), thermoelektrischer Getränkehalter
47	30A	Wischermodul
48	–	–
49	20A	Elektrische Lenksäulenverstellung
50	15A	Thermoelektrischer Getränkehalter
51	30A	B46, B48, B58, N63: Elektronische Getriebesteuerung, Verteilergetriebe
52	20A	Elektronik für die Beifahrersitzheizung
53	30A	Fahrersitzmodul (mit Sitzmodul), Schalterblock für die Sitzverstellung auf der Fahrerseite (ohne Sitzmodul)
54	20A	Unabhängige Zusatzheizung (SHZH)
55	30A	Beifahrersitzmodul (mit Sitzmodul), Schalterblock für Sitzverstellung auf der Beifahrerseite (ohne Sitzmodul)
56	10 A	Steuerelektronik für die Armlehnenheizung auf der Beifahrerseite
57	10 A	Steuerelektronik für die Armlehnenheizung auf der Fahrerseite
59	5A	USB-Anschluss Nr. 2, elektrochromer Innenrückspiegel
60	5A	Beleuchtung der mittleren Türverkleidung hinten (Fahrerseite), Beleuchtung der hinteren Türtasche (Fahrerseite), Beleuchtung des hinteren Innentürgriffs (Fahrerseite), Beleuchtung der Türverkleidung hinten auf der Fahrerseite (oben), Beleuchtung des hinteren linken Lautsprechers, Zusatzwasserpumpe ( Diesel)
61	5A	Handschuhfach-Lichtschalter, Fahrerkamerasystem, 48-Volt-Stromsteuergerät (PCU48), 48-Volt-Batterie
62	–	–
63	5A	Zusatzbatterie, Instrumententafel-Lautsprecherbeleuchtung, Lufterfrischer, CD-Laufwerk, Ionisator, Anlassergenerator 48 Volt (B57, B58)
64	10 A	Ventilblock zur Einstellung der Rückenlehnenbreite des Fahrersitzes, Ventilblock für die Lendenwirbelstütze des Fahrersitzes, Schalterblock für die Sitzverstellung (Fahrerseite), Fußraumbeleuchtung hinten (Fahrerseite), Beleuchtung der Rückwand der Rückenlehne des Fahrersitzes, USB-Ladebuchse, Aufblasmodul für den Vordersitz links
65	10 A	Ventilblock zur Einstellung der Breite der Beifahrerrückenlehne, Ventilblock für die Lordosenstütze des Beifahrersitzes, Schalterblock für die Sitzverstellung (Beifahrerseite), Fußraumbeleuchtung hinten (Beifahrerseite), Beleuchtung der Rückwand der Rückenlehne des Beifahrersitzes, USB-Ladebuchse Nr. 2, vorne rechts Sitzaufblasmodul
66	5A	Beleuchtung des Armaturenbretts oben in der Mitte, Beleuchtung der Instrumententafel auf der Beifahrerseite oben, Beleuchtung der Instrumententafel unten in der Mitte, Beleuchtung der Instrumententafel auf der Fahrer-/Beifahrerseite unten, Fußraumbeleuchtung vorne links/rechts
67	5A	Schalterblock der Fahrertür, Sitzschaltergruppe an der Fahrertür, Beleuchtung des inneren Türgriffs der Fahrertür, Beleuchtung der Fahrertürverkleidung (Mitte), Beleuchtung der Fahrertürtasche, Beleuchtung der Fahrertürverkleidung (oben), Beleuchtung des mittleren Lautsprechers vorne links, Beleuchtung des Hochtöners vorne links
68	5A	Außenspiegel des Beifahrers, Schaltblock der Beifahrertür, Innentürgriffbeleuchtung der Beifahrertür, Beleuchtung der Beifahrertürverkleidung (Mitte), Taschenbeleuchtung der Beifahrertür, Beleuchtung der Beifahrertürverkleidung (oben), Beleuchtung des Mitteltonlautsprechers vorne rechts, Beleuchtung des Hochtöners vorne rechts
69	5A	Kühlerjalousieantrieb (oben, unten)
70	5A	Hinterer Stromverteilerkasten, elektrisches Lüfter-Abschaltrelais, elektrischer Lüfter
71	5A	Rundumsichtkamera (mit omnidirektionaler Kamera), Rückfahrkamera
72	–	–
73	5A	Steuergerät für Kombiinstrument
74	10 A	Lenksäulen-Schaltgruppe
75	10 A	Crash-Sicherheitsmodul
76	–	–

Body Domain Controller (BDC)

Belegung der Sicherungen im BDC

Nr.	Ampere	Funktion
1	5A	Lenksäulen-Schaltgruppe, vorderes mittleres Lüftungsgitter, Audio-Bedienfeld, Lichtbedieneinheit, Headunit
2	7,5A	Diagnosesteckdose, elektronische Niveauregulierung, Vertical Dynamics-Plattform
3	7,5A	Heizungs-/Klimaanlage, Heckklappen-Funktionsmodul, Regen-/Licht-/Solar-/Kondensationssensor
4	5A	Elektronisches Außentürgriffmodul für den Beifahrer, Elektronikmodul für den Außentürgriff auf der Fahrerseite hinten, Elektronikmodul für den Außentürgriff auf der Beifahrerseite hinten, Leistungssteuergerät, Telematik-Kommunikationsbox
5	20A	Verriegelungsrelais, Entriegelungsrelais (Türen, Tankklappe)
6	20A	Fahrertür-Verriegelungsrelais, Blockierrelais (Fahrertürschloss, Beifahrertürschloss, Türschloss auf der Fahrerseite hinten, Türschloss auf der Beifahrerseite hinten, Zentralverriegelungsantrieb für die Tankklappe)

Sicherungskastendiagramm (links)

Belegung der Sicherungen im Instrumententafel-Sicherungskasten Nr. 2

Nr.	Ampere	Funktion
101	–	–
102	–	–
103	–	–
104	–	–
105	7,5A	Elektrische Maschinenelektronik
106	–	–
107	10 A	Hybrid: Steuermodul für unter Druck stehenden Kraftstofftank
108	–	–
109	–	–
110	5A	Elektrische Standheizung, Beleuchtung des Front-Mitteltöners
111	5A	Hinterer Stromverteilerkasten
112	–	–
113	–	–
114	–	–
115	–	–
116	–	–
117	30A	Hybrid: Automatikgetriebe, Verteilergetriebe
118	–	–
119	–	–
120	–	–
121	–	–
122	–	–
123	–	–
124	–	–
125	–	–
126	–	–
127	–	–
128	–	–
129	–	–
130	–	–
131	–	–

Position des Sicherungskastens im Gepäckraum

Der Stromverteilerkasten befindet sich hinter der Verkleidung auf der rechten Seite des Gepäckraums.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Gepäckraum-Sicherungskasten

Nr.	Ampere	Funktion
200	–	–
201	–	–
202	–	–
203	7,5A	Elektrische Abgasklappe (B46, B46, B58, N63, S63), Elektrische Abgasklappe Nr. 2 (N63, S63)
204	5A	Neigungskontrolle des Achsschenkelbolzens der Hinterachse, AUC-Sensor, geregelte Differenzialsperre der Hinterachse
205	–	–
206	–	–
207	5A	Radarsensor vorne links/rechts im Nahbereich, Radarsensor hinten links/rechts im Nahbereich, optionales Zusatzsystem
208	5A	Elektromechanische Servolenkung
209	5A	Langstrecken-Radarsensor vorn (Aktive Geschwindigkeitsregelung (hohe Version)), Radarsensor vorn (Basis-Geschwindigkeitsregelung (hohe Version)), elektrische aktive Wankstabilisierung vorn, elektrische aktive Wankstabilisierung hinten
210	5A	Steuerelektronik für die elektrische Kraftstoffpumpe
211	5A	Elektronisches Nachtsichtmodul (BMW Night Vision)
212	15A	Headunit
213	15A	Anhängersteckdose
214	5A	Booster
215	10 A	Fond-Entertainment
216	5A	Antennenverstärker für kabelloses Laden
217	40A	Booster
218	20A	12V-Anschluss Nr. 2 (Gepäckraum)
219	–	–
220	30A	Empfänger-Audiomodul
221	–	–
222	–	–
223	–	–
224	20A	Vertical Dynamics-Plattform (Executive Drive Pro)
225	–	–
226	40A	Heckklappen-Funktionsmodul
227	30A	Steuereinheit für selektive katalytische Reduktion (SCR).
228	–	–
229	–	–
230	30A	Rechts umkehrbarer elektromotorischer automatischer Aufroller (Sicherheitsgurt)
231	30A	Heckscheibenheizung
232	–	–
233	–	–
234	–	–
235	–	–
236	–	–
237	–	–
238	–	–
239	–	–
240	20A	Anhängermodul
242	–	–
243	–	–
244	5A	Fernbedienungsempfänger, natürliche Vakuum-Leckerkennung, Sirene mit Neigungsalarmsensor, Hochspannungsbatterieeinheit (Hybrid), Sicherheitsbatterie-Terminal-Gasgenerator (mit Dual-Speichersystem, mit 48-V-System)
245	–	–
246	–	–
247	15A	Anti-Rutsch-Schienen-Steuerelektronik
248	15A	Ausziehbare Rollabdeckung für die Gepäckraum-Steuerelektronik
249	10 A	Automatischer Soft-Close-Antrieb der Beifahrertür
250	5A	Innenbeleuchtung, Kosmetikspiegelbeleuchtung, Glasschiebedachbeleuchtung
251	10 A	Automatischer Soft-Close-Antrieb der Fahrertür
252	5A	Hilfsbatterie
253	7,5A	Parkassistent, automatische Bedieneinrichtung für die hintere Klimaanlage, kamerabasiertes Fahrassistenzsystem, Schalter für Sitzheizung hinten rechts, Schalter für Sitzheizung hinten links
254	5A	Gepäckraumbeleuchtung, Heckklappentaste für die untere Heckklappe, Heckklappentaste an der Innenseite der Heckklappe
255	5A	Schalterblock des Gepäckraums
256	10 A	Automatischer Soft-Close-Antrieb auf der Beifahrerseite hinten
257	5A	Lautsprecherbeleuchtung hinten rechts, Beleuchtung der Türtasche auf der Beifahrerseite hinten, Beleuchtung des Innentürgriffs auf der Beifahrerseite hinten, Beleuchtung der Türverkleidung auf der Beifahrerseite in der Mitte hinten, Beleuchtung der Türverkleidung auf der Beifahrerseite oben, links/rechts umkehrbarer elektromotorischer automatischer Aufroller
258	10 A	Automatischer Soft-Close-Antrieb auf der Fahrerseite hinten
259	15A	Steuereinheit für selektive katalytische Reduktion (SCR).
260	10 A	Soft-Close-Automatik für die linke untere Heckklappe
261	–	–
262	5A	Controller, Taste für selbstnivellierende Federung, Ablagefach für kabelloses Laden, Beleuchtung für die Mittelkonsole, Beleuchtung für die vordere Mittelarmlehne
263	10 A	Soft-Close-Automatik für rechte untere Heckklappe
264	10 A	Kofferraumdeckel-/Heckklappenschloss
265	30A	Geregelte Hinterachs-Differenzialsperre
266	20A	Anhängermodul
267	30A	Anhängermodul
268	–	–
269	30A	Sitzmodul für die Fahrerseite hinten
270	30A	Steuerelektronik für die elektrische Kraftstoffpumpe
271	30A	Sitzheizungsmodul auf der Beifahrerseite hinten, Sitzheizungsmodul auf der Fahrerseite hinten
272	–	–
273	–	–
274	–	–
276	–	–
277	–	–
278	5A	Hybrid: Laderegler für Zusatzbatterie
279	5A	Berührungslose Auswerteelektronik für die Heckklappenöffnung
280	5A	Komfort-Ladeelektronik
281	–	–
282	–	–
283	–	–
284	–	–
285	–	–
286	–	–
287	–	–
288	–	–
289	20A	Anhängermodul
290	–	–
291	–	–
292	–	–
293	–	–
294	–	–
295	–	–
296	–	–



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug

Weitere Artikel zum BMW X5
