Kia Sportage Sicherungskasten Belegung | Alle Sicherungskästen im Auto | Tabelle der Belegung & Amperezahl

Bild: Damian B Oh – CC BY-SA 4.0, Link

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Kia Sportage samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Kia Sportage | Baujahr 2004-2010

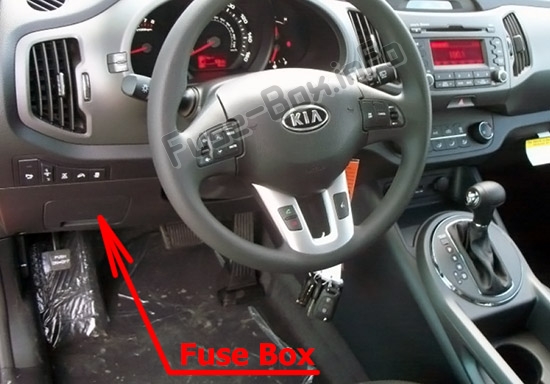

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.

Position des Sicherungskastens im Motorraum



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Sicherungskastendiagramm Armaturenbrett

Belegung der Sicherungen im Armaturenbrett

Name	Ampere	Funktion
SCHWANZ RECHTS	10 A	Rücklicht (rechts)
RR HTR	30A	Heckentfroster
GEFAHR	15A	Warnblinklicht
SICHERHEIT P/WDW	15A	Sicherheits-Fensterheber
HTD-SPIEGEL	10 A	Enteisung des Außenspiegels
SCHWANZ LINKS	10 A	Rücklicht (links)
Steuergerät (B+)	10 A	TCU, Wegfahrsperre
P/OUTLET.RR	15A	Steckdose (hinten)
RR NEBEL	10 A	Nebelschlußleuchte
RR-WISCHER	15A	Heckscheibenwischer
F/SPIEGEL	10 A	Klappen des Außenrückspiegels
START	10 A	Zündschloss/Sperrschalter, Diebstahlwarnanlage
EIN V	10 A	Audio
P/OUTLET.FR	15A	Steckdose (vorne)
OBD II	10 A	OBD II, Diagnose
S/HTR	20A	Sitzheizung
ERSATZTEIL	15A	Ersatzsicherung
C/LEICHTER	15A	Feuerzeug
AUDIO	10 A	ETACS, Audio, Türschloss, elektrischer Spiegel mit Fernbedienung
ROOM LP	10 A	Cluster, ETACS, Klimaanlage, Uhr, Zimmerlampe
S/DACH & D/LOCK	20A	Schiebedach, Türschloss
Klimaanlage	10 A	Klimaanlage
IGN	10 A	Kraftstofffilterheizung, AQS, Scheinwerfer
P/WDW-1	30A	Elektrischer Fensterheber (links)
P/WDW-2	30A	Elektrischer Fensterheber (rechts)
ERSATZTEIL	10 A	Ersatzsicherung
IG-SPULE	20A	Zündspule
T/SIG	15A	Signal Licht anmachen
A/BAG IND	10 A	Cluster
CLUSTER	10 A	Cluster
ERSATZSICHERUNG	15A	Ersatzsicherung
ERSATZSICHERUNG	10 A	Ersatzsicherung
B/UP	10 A	Reservebeleuchtung
EINE TASCHE	15A	Airbag
Abs	10 A	Antiblockiersystem
ECU	10 A	TCS, ESP, Wegfahrsperre
ERSATZSICHERUNG	30A	Ersatzsicherung
ERSATZSICHERUNG	20A	Ersatzsicherung
P/CONN	30A	Sicherung des Stromanschlusses
SHUNT-ANSCHLUSS	–	Shunt-Anschluss

Motorraum

Belegung der Sicherungen im Motorraum

Name	Ampere	Funktion
Klimaanlage	–	Klimaanlagenrelais
Geldautomat	–	Automatikgetriebe-Steuerrelais
COND2	–	Kondensatorrelais (niedrig).
ENTEISEN	–	Defroster-Relais
F/NEBEL	–	Relais für Nebelscheinwerfer
F/PUMPE	–	Kraftstoffpumpenrelais
HDLP HI	–	Scheinwerferrelais (Fernlicht).
HDLP LO	–	Scheinwerferrelais (Abblendlicht).
HORN	–	Hupenrelais
WISCHER	–	Wischerrelais
COND1	–	Kondensatorrelais (hoch).
HAUPTSÄCHLICH	–	Hauptrelais
START	–	Motorrelais starten
COND1	40A	Kondensator (hoch)
COND2	30A	Kondensator (niedrig)
IGN1	30A	Zündschloss
IGN2	30A	Motor starten
ABS1	40A	ABS, ESP
ABS2	40A	ABS, ESP
IP B+	60A	In Tafel B+
GEBLÄSE	40A	Gebläse
ALT	120 A (2,0 l Benzin) 140 A (2,7 l Benzin, 2,0 l Diesel)	Generator
Klimaanlage	10 A	Klimaanlage
SNSR	10 A	Sensoren
ENTEISEN	15A	Entfroster
DRL	15A	Tagfahrlicht
F/NEBEL	15A	Nebelscheinwerfer vorne
F/PUMPE	15A	Benzinpumpe
F/WISCHER	20A	Frontscheibenwischer
HDLP HI	20A	Scheinwerfer (hoch)
HDLP LO	15A	Scheinwerfer (abblendbar)
HORN	15A	Horn
INJ	15A	Injektor
STOPPEN	15A	Ampel stoppen
4WD	20A	4WD-ECM
AMPERE	20A	Verstärker
Geldautomat	20A	Automatische Getriebesteuerung
ECU	30A	Motorsteuergerät
ERSATZTEIL	10 A	Ersatzsicherung
ERSATZTEIL	15A	Ersatzsicherung
ERSATZTEIL	20A	Ersatzsicherung
ERSATZTEIL	30A	Ersatzsicherung

Unterverkleidung im Motorraum (nur Diesel)

Belegung der Sicherungen im Subpanel (nur Diesel)

Name	Ampere	Funktion
GLÜHKERZENRELAIS	–	Glühkerzenrelais
HEIZUNG 1 RELAIS	–	PTC-Heizungsrelais 1
HEIZUNG2 RELAIS	–	PTC-Heizungsrelais 2
HEIZUNG3 RELAIS	–	PTC-Heizungsrelais 3
KRAFTSTOFFFILTERHEIZUNGSRELAIS	–	Relais für Kraftstofffilterheizung
KRAFTSTOFFFILTERHEIZUNG	30A	Kraftstofffilterheizung
GLÜHKERZE	80A	Glühkerze
HEIZUNG 1	40A	PTC-Heizung 1
HEIZUNG2	40A	PTC-Heizung 2
HEIZUNG3	40A	PTC-Heizung 3



Belegung Sicherungskasten und Relais Kia Sportage | Baujahr 2017-2020

Position des Sicherungskastens im Armaturenbrett & Motorraum

Hauptsicherung

Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Sicherungskastendiagramm Armaturenbrett (2017-2019)

Belegung der Sicherungen im Armaturenbrett (2017-2019)

Name	Ampere	Funktion
MDPS	7,5A	MDPS-Einheit
MODUL 2	10 A	Scheinwerfer links/rechts
SMART KEY 1	10 A	Smart-Key-Steuermodul/lmmobilizer-Modul
A/BAG IND	7,5A	Kombiinstrument Warnblinkschalter Klimaanlagensteuermodul Mittelkonsolenleuchte
MODUL 4	10 A	Konsolenschalter, Radar zur Erkennung des toten Winkels links/rechts, AWD-ECM, Crashpad-Schalter, BCM, Spurverlassenswarn-Steuermodul
EINE TASCHE	15A	SRS-Steuermodul
START	7,5A	ICM-Relaisbox (Einbruchalarmrelais), Zündschloss Getriebebereichsschalter, ECM, Smart Key-Steuermodul
MODUL 3	10 A	Steuermodul für die Sitzheizung vorn/hinten, ATM-Schalthebel (Abb.), Steuermodul für die Sitzbelüftung vorn, A/V- und Navigationskopfeinheit, elektrochromer Spiegel, Audio, A/C-Steuermodul, Mehrzweck-Prüfstecker, adaptives Frontbeleuchtungsmodul
CLUSTER	10 A	Kombiinstrument
MODUL 9	20A	PCB-Block (Sicherung – ABS 3, VAKUUMPUMPE 2, ECU 6, AEB, TCU 2, MODUL)
Beheizte Lenkung	15A	BCM
MODUL 6	7,5A	Steuermodul für Sitzheizung vorn/hinten, Steuermodul für Sitzbelüftung vorn
MODUL 5	10 A	BCM, Smart-Key-Steuermodul
Klimaanlage 2	7,5A	A/C-Steuermodul
MODUL 1	10 A	BCM, ATM-Schalthebel
P/FENSTER LINKS	25A	Hauptschalter für elektrische Fensterheber
Klimaanlage 1	7,5A	A/C-Steuermodul, Cluster-Ionisator, E/R-Anschlussblock (Gebläserelais)
WISCHER RR	15A	Heckscheibenwischermotor, ICM-Relaisbox (Heckscheibenwischerrelais)
WASCHMASCHINE	15A	Multifunktionsschalter
SMART KEY 3	10 A	Wegfahrsperrenmodul Smart Key-Steuermodul, Start-/Stopp-Knopfschalter
BREMSLEUCHTE	7,5A	Smart-Key-Steuermodul, Bremslichtschalter
P/FENSTER RH	25A	Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
SPEICHER	10 A	Drahtloses Ladegerät, Kombiinstrument, Datenverbindungsanschluss, BCM, ICM-Relaisbox (Relais zum An-/Ausklappen des Außenspiegels), elektrochromer Spiegel, A/C-Steuermodul, Konsolenschalter
Sonnendach 1	20A	Panorama-Schiebedach
HECKKLAPPE OFFEN	10 A	Heckklappenrelais
INNENLEUCHTE	10 A	Zündschlüssel III und Türwarnschalter, Innenraumleuchte, Deckenkonsolenleuchte, vordere Kosmetikleuchte links/rechts, hintere persönliche Leuchte links/rechts, Gepäckleuchte, Handschuhfachleuchte
SMART KEY 2	15A	Smart-Key-Steuermodul
MODUL 8	7,5A	Schlüsselmagnet
MULTIMEDIA	15A	Audio-, A/V- und Navigationskopfeinheit, USB-Ladegerät hinten
S/HEATER DRV/PASS	20A	Steuermodul für Vordersitzheizung, Steuermodul für Sitzbelüftung vorn
Sonnendach 2	20A	Panorama-Schiebedach
P/SITZ (PASS)	30A	Manueller Schalter für den Beifahrersitz
STECKDOSE	20A	Vordere Steckdose Nr. 1 (vorderer Zigarettenanzünder)
S/HEIZUNG HINTEN	20A	Steuermodul für die Rücksitzheizung
TÜRSCHLOSS	20A	Türverriegelungs-/-entriegelungsrelais
4WD	20A	AWD-ECM
MODUL 7	10 A	Warnblinkschalter, Fahrer-/Beifahrer-Smart-Key-Außengriff, AEB-Sensor
AMPERE	25A	AMPERE
SICHERHEIT P/FENSTER	25A	Fahrersicherheits-Fensterhebermodul
BEHEIZTER SPIEGEL	10 A	Elektrischer Außenspiegel für Fahrer/Beifahrer, A/C-Steuermodul
P/SEAT (DRV)	30A	Manueller Schalter für den Fahrersitz
ACC	10 A	USB-Ladegerät hinten, Verstärker, elektrischer Außenspiegelschalter, Leiterplattenblock (Steckdosenrelais), Smart-Key-Steuermodul, Audio-, A/V- und Navigationskopfeinheit, BCM, kabelloses Ladegerät

Motorraum

Belegung der Sicherungen im Motorraum (2017-2019)

Name	Ampere	Funktion
MEHRFACHSICHERUNGEN:
KÜHLVENTILATOR 2	80A	Lüftermotor
MDPS	80A	MDPS-Einheit
B+ 1	60A	Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sicherung -AMP)
B+ 2	60A	Smart Junction Block (IPS 1 (5CH), Sicherung – MODUL 7, SMART KEY 2, SMART KET 3, MODUL 8, STOP LAMP)
B+ 3	50A	Intelligenter Anschlussblock (Sicherung – SCHIEBEDACH 1, SCHIEBEDACH 2, S/HEATER DRV/PASS, S/HEATER HINTEN, SICHERHEIT P/WINDOW, elektrisches Fensterheberrelais)
GEBLÄSE	40A	Gebläserelais
HINTEN BEHEIZT	40A	Beheiztes Relais hinten
IG1	40A	Zündschalter, Leiterplattenblock (PDM (IG1)/PDM (ACC) Relais)
IG2	30A	Startrelais, Zündschalter, Leiterplattenblock (PDM (IG2)-Relais)
SICHERUNGEN:
B+ 4	50A	Smart Junction Block (Sicherung – AWD, P/SEAT (DRV), P/SEAT (PASS), HECKKLAPPE OFFEN, TÜRVERRIEGELUNG, Leckstrom-Autocut-Geräterelais)
KÜHLVENTILATOR 1	50A	Relais für Kühlgebläse 1
ABS 1	40A	ESC-Steuermodul, Mehrzweck-Prüfstecker
Elektrische Heckklappe	40A	Elektrisches Heckklappenmodul
ABS 2	40A	ESC-Modul
KÜHLVENTILATOR 3	40A	Relais für Kühlgebläse 1
E-CVVT 1	20A	PCM
E-CVVT 2	20A	PCM
WISCHER VORNE 1	30A	Zündschalter, PDM (IG2)-Relais
TCU 1	15A	PCM
WISCHER VORNE 2	10 A	BCM, PCM
3 ECU	20A	PCM
HORN	15A	Hupenrelais
Batteriemanagement	10 A	Batteriesensor
SENSOR 2	10 A	Kraftstoffpumpenrelais, Ölsteuerventil, Entlüftungssteuermagnetventil, Variables Einlassmagnetventil, RCV-Steuermagnetventil
SENSOR 1	15A	Sauerstoffsensor (oben/unten)
ECU 2	20A	Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4
4 ECU	15A	PCM
SENSOR 3	10 A	E/R-Anschlussblock (Relais für Kühlgebläse 1), Kanister-Schließventil
BENZINPUMPE	20A	Kraftstoffpumpenrelais
AEB	10 A	AEB-Sensor
MODUL	7,5A	Bremslichtschalter
B/ALARMHUPE	10 A	E/R-Anschlussblock (B/Alarmhorn-Relais)
H/LAMPE HI	10 A	Bl-Funktions-H/LP-Relais
ABS 3	10 A	ESC-Modul
STROMANSCHLUSS 1	20A	Vordere Steckdose Nr. 2
6 ECU	10 A	PCM
TCU 2	15A	Getriebebereichsschalter
B/UP-LAMPE	10 A	Heckstoßstangenleuchte links/rechts, elektrochromer Spiegel
STROMANSCHLUSS 2	20A	Hintere Steckdose
1 ECU	30A	Motorsteuerrelais
ENTEISER	15A	E/R-Anschlussblock (Enteisungsrelais)
VAKUUMPUMPE 1	20A	Vakuumpumpe
VAKUUMPUMPE 2	15A	Vakuumpumpe, Lüftermotor, Vakuumschalter

Einsatz der Staffel (2017-2019)

Name	Typ
Kühlventilator 1	MINI
Heckscheibenheizung	MIKRO
B/A-Horn	MIKRO
Enteiser	MIKRO
Lüfter 2	MIKRO
Start	MIKRO
Gebläse	MIKRO

Batteriepolabdeckung

Armaturenbrett (2017, 2018 UK)

Belegung der Sicherungen im Armaturenbrett (2017, 2018 UK)







Motorraum

Belegung der Sicherungen im Motorraum (2017, 2018 UK)







Zuordnung des Relais (2017, 2018 UK)

Batteriepolabdeckung

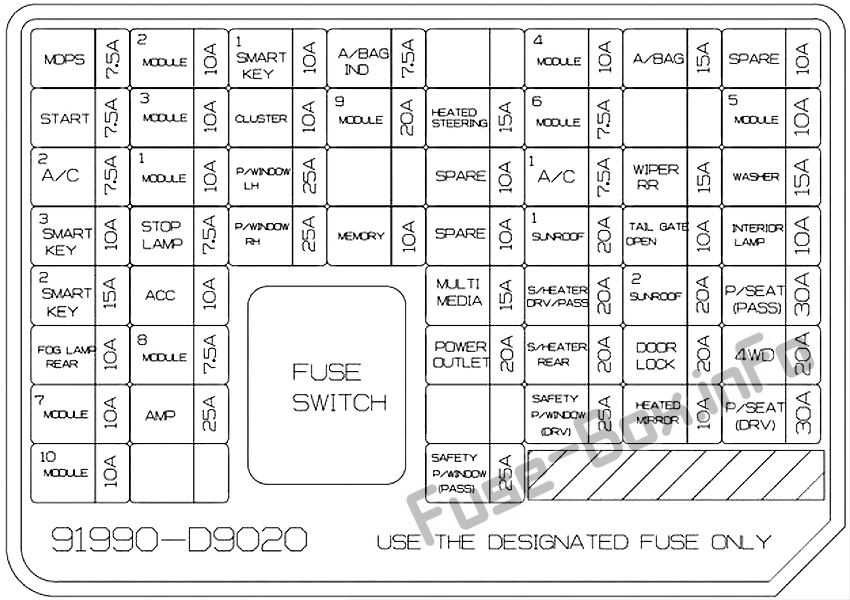

Armaturenbrett (2020)

Belegung der Sicherungen im Armaturenbrett (2020)

Name	Ampere	Funktion
MDPS	7,5A	MDPS-Einheit
MODUL 2	10 A	Kühlgebläseeinheit
SMART KEY 1	10 A	Smart-Key-Steuermodul/lmmobilizer-Modul
A/BAG IND	7,5A	Kombiinstrument Audio und manuelle Klimaanlage: Warnblinkschalter Audio und automatische Klimaanlage: A/C-Steuermodul Navigation: Mittelarmaturenbrettleuchte
MODUL 4	10 A	Konsolenschalter, Radar zur Erkennung des toten Winkels links/rechts, AWD-ECM, BCM, Spurverlassenswarn-Steuermodul
AIRBAG	15A	SRS-Steuermodul, Insassenerkennungseinheit für den Beifahrersitz
START	7,5A	OHNE Smart Key & IMMO.: ICM-Relaisbox (Einbruchalarmrelais), Zündschloss mit Smart Key / IMMO.: Getriebebereichsschalter, ECM, Smart Key-Steuermodul
MODUL 3	10 A	Steuermodul für Sitzheizung vorn/hinten, ATM-Schalthebel (Abb.), Steuermodul für Sitzbelüftung vorn, A/V- und Navigationskopfeinheit, elektrochromer Spiegel, Audio, A/C-Steuermodul, Mehrzweck-Prüfstecker, adaptives Frontbeleuchtungsmodul, Crashpad-Schalter, Konsolenschalter
CLUSTER	10 A	Kombiinstrument
MODUL 9	20A	PCB-Block (Sicherung – ABS 3, VAKUUMPUMPE 2, ECU 6, AEB, TCU 2, MODUL)
Beheizte Lenkung	15A	BCM
MODUL 6	7,5A	Steuermodul für Sitzheizung vorn/hinten, Steuermodul für Sitzbelüftung vorn
MODUL 5	10 A	BCM, Smart-Key-Steuermodul
Klimaanlage 2	7,5A	A/C-Steuermodul
MODUL 1	10 A	BCM, ATM-Schalthebel
P/ FENSTER LINKS	25A	Hauptschalter für elektrische Fensterheber
Klimaanlage 1	7,5A	A/C-Steuermodul, Cluster-Ionisator, E/R-Anschlussblock (Gebläserelais)
WISCHER RR	15A	Heckscheibenwischermotor, ICM-Relaisbox (Heckscheibenwischerrelais)
WASCHMASCHINE	15A	Multifunktionsschalter
SMART KEY 3	10 A	Ohne Smart Key: Wegfahrsperrenmodul Mit Smart Key: Smart Key-Steuermodul, Start-/Stopp-Knopfschalter
BREMSLEUCHTE	7,5A	Smart-Key-Steuermodul, Bremslichtschalter
P/FENSTER RH	25A	Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
SPEICHER	10 A	Kombiinstrument, BCM, ICM-Relaisbox (Relais zum An-/Ausklappen des Außenspiegels), elektrochromer Spiegel, A/C-Steuermodul, Konsolenschalter, Crashpad-Schalter
Sonnendach 1	20A	Panorama-Schiebedach
HECKKLAPPE OFFEN	10 A	Heckklappenrelais
INNENLEUCHTE	10 A	Zündschlüssel III und Türwarnschalter, Innenraumlampe, Deckenkonsolenlampe, vordere Kosmetiklampe links/rechts, hintere persönliche Lampe links/rechts, Gepäcklampe, Handschuhfachlampe, kabelloses Ladegerät
SMART KEY 2	15A	Smart-Key-Steuermodul
ACC	10 A	USB-Ladegerät hinten, Verstärker, elektrischer Außenspiegelschalter, Leiterplattenblock (Steckdosenrelais), Smart-Key-Steuermodul, Audio-, A/V- und Navigationskopfeinheit, BCM, kabelloses Ladegerät
MULTIMEDIA	15A	Audio-, A/V- und Navigationskopfeinheit, USB-Ladegerät hinten
S/HEATER DRV/PASS	20A	Steuermodul für Vordersitzheizung, Steuermodul für Sitzbelüftung vorn
Sonnendach 2	20A	Panorama-Schiebedach
P/SITZ (PASS)	30A	Manueller Schalter für den Beifahrersitz
MODUL 8	7,5A	Schlüsselmagnet, On-Board-Diagnosemodul
STECKDOSE	20A	Vordere Steckdose Nr. 1 (vorderer Zigarettenanzünder)
S/HEIZUNG HINTEN	20A	Steuermodul für die Rücksitzheizung
TÜRSCHLOSS	20A	Türverriegelungs-/-entriegelungsrelais
4WD	20A	AWD-ECM
MODUL 7	10 A	Warnblinkschalter, Fahrer-/Beifahrer-Smart-Key-Außengriff, AEB-Sensor
AMPERE	25A	AMPERE
SICHERHEITSP/FENSTER (DRV)	25A	Sicherheits-Fensterhebermodul für den Fahrersitz
BEHEIZTER SPIEGEL	10 A	Elektrischer Außenspiegel für Fahrer/Beifahrer, A/C-Steuermodul
P/SEAT (DRV)	30A	Manueller Schalter für den Fahrersitz
MODUL 10	10 A	BCM
SICHERHEIT P/FENSTER (PASS)	25A	Sicherheits-Fensterhebermodul für den Beifahrersitz

Motorraum

Belegung der Sicherungen im Motorraum (2020)

Name	Ampere	Funktion
KÜHLVENTILATOR 3	80A	Lüftermotor
MDPS	80A	MDPS-Einheit
B+1	60A	Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sicherung -AMP), Modul 10
B+2	60A	Smart Junction Block (IPS 1 (5CH), Sicherung – MODUL 7, SMART KEY 2, SMART KET 3, STOP LAMP)
B+3	50A	Intelligenter Anschlussblock (Sicherung – SCHIEBEDACH 1, SCHIEBEDACH 2, S/HEATER DRV/PASS, S/HEATER HINTEN, SICHERHEIT P/WINDOW, elektrisches Fensterheberrelais)
GEBLÄSE	40A	Gebläserelais
HINTEN BEHEIZT	40A	Beheiztes Relais hinten
IG1	40A	Ohne Smart Key: Zündschalter mit Smart Key: PCB-Block (PDM (IG1)/PDM (ACC) Relais)
IG2	30A	Startrelais, ohne Smart Key: Zündschalter: Mit Smart Key: PCB-Block (PDM (IG2)-Relais)
B+4	50A	Smart Junction Block (Sicherung – AWD, P/SEAT (DRV), P/SEAT (PASS), HECKKLAPPE OFFEN, TÜRVERRIEGELUNG, Leckstrom-Autocut-Geräterelais), Modul 8
KÜHLVENTILATOR 1	50A	Relais für Kühlgebläse 1
ABS 1	40A	ESC-Steuermodul, Mehrzweck-Prüfstecker
Elektrische Heckklappe	40A	Elektrisches Heckklappenmodul
ABS 2	40A	ESC-Modul
KÜHLVENTILATOR 2	40A	Relais für Kühlgebläse 1
WISCHER VORNE 2	10 A	BCM
E-CVVT 2	20A	PCM
E-CVVT 1	20A	PCM
WISCHER VORNE 1	30A	Ohne Smart Key: Zündschalter Mit Smart Key: PDM (IG2)-Relais
TCU 1	15A	PCM
Klimaanlage	10 A	Relais der Luftsteuereinheit
3 ECU	20A	PCM
HORN	15A	Hupenrelais
Batteriemanagement	10 A	Batteriesensor
SENSOR 2	10 A	Ölsteuerventil, Spülsteuermagnetventil, Variables Einlassmagnetventil, RCV-Steuermagnetventil
SENSOR 1	15A	Sauerstoffsensor (oben/unten)
ECU 2	20A	Zündspule Nr. 1/Nr. 2/Nr. 3/Nr. 4
4 ECU	15A	PCM
SENSOR 3	10 A	E/R-Anschlussblock (Relais für Kühlgebläse 1), Kanister-Schließventil, E/R-Anschlussblock (Luftsteuereinheit).
MODUL 2	10 A	E/R-Anschlussblock (Kraftstoffpumpenrelais)
VAKUUMPUMPE 1	20A	Vakuumpumpe
ENTEISER	15A	E/R-Anschlussblock (Enteisungsrelais)
BENZINPUMPE	20A	Kraftstoffpumpenrelais
MODUL 1	7,5A	Bremslichtschalter
B/ALARMHUPE	15A	E/R-Anschlussblock (B/Alarmhorn-Relais)
H/LAMPE HI	10 A	Bl-Funktions-H/LP-Relais
FCA	10 A	Sensor für den Vorwärtskollisionsvermeidungsassistenten (FCA).
ABS 3	10 A	ESC-Modul
VAKUUMPUMPE 2	15A	Vakuumpumpe, Vakuumschalter
STROMANSCHLUSS 1	20A	Vordere Steckdose Nr. 2
6 ECU	10 A	PCM
TCU 2	15A	Übertragungsbereichsschalter
B/UP-LAMPE	10 A	Heckstoßstangenleuchte links/rechts, elektrochromer Spiegel
STROMANSCHLUSS 2	20A	Hintere Steckdose
1 ECU	30A	Motorsteuerrelais
Relaisname		Typ
Relais für Kühlgebläse 1		MINI
Relais für Heckscheibenheizung		MIKRO
A/C-Relais		MIKRO
B/Alarmhorn-Relais		MIKRO
Enteisungsrelais		MIKRO
Relais für Kühlgebläse 2		MIKRO
Staffel starten		MIKRO
Gebläserelais		MIKRO
Kraftstoffpumpenrelais		MIKRO

Batteriepolabdeckung (Hauptsicherung)



Belegung Sicherungskasten und Relais Kia Sportage | Baujahr 2011-2016

Position des Sicherungskastens im Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.

Position des Sicherungskastens im Motorraum

Zusätzlicher Sicherungskasten (falls vorhanden) Er befindet sich in der Nähe des Hauptsicherungskastens

Hauptsicherung



Auf der Innenseite der Abdeckungen des Sicherungs-/Relaisfelds finden Sie ein Etikett, das den Namen und die Kapazität der Sicherung/Relais beschreibt. Möglicherweise sind nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug anwendbar.

Sicherungskastendiagramm Armaturenbrett (2011-2015)

Belegung der Sicherungen im Armaturenbrett (2011-2015)

Name	Ampere	Funktion
STROMANSCHLUSS (AUDIO)	20A	Audio
STROMVERBINDER (RFANT)	7,5A	HF-Empfänger
EINE TASCHE	15A	SRS-Steuermodul, Insassenerkennungssensor, Kontrollleuchte und SBR-Lampe
S/HEIZUNG FRT	15A	Schalter für Fahrer-/Beifahrersitzheizung
S/HEIZUNG RR	15A	Rücksitzheizung links/rechts
Klimaanlage	7,5A	A/C-Steuermodul (Auto)
HTD-SPIEGEL	7,5A	A/C-Steuermodul, elektrischer Außenspiegel für Fahrer/Beifahrer
CLUSTER	10 A	Fahrer-/Beifahrersitzheizungsschalter, Fahrer-CCS-Steuermodul, Kombiinstrument, Reifendrucküberwachungsmodul, Audio, Lichtmaschine, BCM, A/C-Steuermodul, Kontrollleuchte und SBR-Lampe
IG2 A	10 A	BCM, Smart-Key-Steuermodul, IPS-Steuermodul (IG2)
WISCHER RR	15A	Heckscheibenwischermotor, Multifunktionsschalter (Wischer), ICM-Relaisbox (Heckwischerrelais)
IG2 B	10 A	Cluster-Ionisator, A/C-Steuermodul, Regensensor, Schiebedachmotor, elektrochromer Spiegel, E/R-Sicherung und Relaiskasten (Gebläserelais)
STROMANSCHLUSS 2	20A	Steckdose hinten, Steckdose vorne links, Zigarettenanzünder vorne
A/BAG IND	10 A	Kombiinstrument (A/Bag IND.)
SMART KEY 2	10 A	Smart-Key-Steuermodul
WISCHER VORNE	25A	Frontwischermotor, Multifunktionsschalter (Wischer), E/R-Sicherungs- und Relaiskasten (Relais für Frontwischer (niedrig), Wischerrelais (Regensensor))
STROMANSCHLUSS 1	15A	Steckdose vorne rechts
SMART KEY 1	10 A	BCM, Smart-Key-Steuermodul
ACC	10 A	Audio, Verstärker, Schiebedach-Steuermodul, elektrischer Außenspiegelschalter
START	10 A	Einbruchalarm-Relais (mit Einbruchalarm), E/R-Sicherung und Relaiskasten (Startrelais: ohne Einbruchalarm und Smart Key), Smart-Key-Steuermodul (ohne Einbruchalarm und mit Smart Key)
MODUL IG1	10 A	EPS-Steuermodul, ATM-Schalthebel ILL., 4WD-ECM, Bremslichtschalter, IPS-Steuermodul (IG1)
UHBOX	20A	E/R-Sicherungs- und Relaiskasten (ECU 2 7,5 A, ABS 7,5 A, TCU 2 7,5 A)
ROOM LP	10 A	BCM, Kartenleuchte, Innenraumleuchte, Fahrer-/Beifahrer-Schminktischleuchte, elektrochromer Spiegel, Gepäckleuchte, Zündschlüssel. & Türwarnschalter, Reifendrucküberwachungsmodul, Kombiinstrument (MCU, IND.), A/C-Steuermodul, IPS-Steuermodul (B+)
PDM B	10 A	Start-/Stopp-Knopfschalter, Smart-Key-Steuermodul
DR-SPERRE	15A	Türverriegelungsrelais, Türentriegelungsrelais, Heckklappenrelais, ICM-Relaisbox (Zweigang-Entriegelungsrelais)
GEFAHR	15A	BCM
FOG LP RR	10 A	(Nicht benutzt)
PDM A	25A	Smart-Key-Steuermodul
Geldautomaten-K/LOCK	7,5A	ATM-Schalthebel, Schlüsselmagnet
Abbiegeleuchte	10 A	(Nicht benutzt)
SITZBELÜFTUNG	15A	CCS-Sitzheizung für den Fahrer
P/WDW RH	25A	Hauptschalter für elektrische Fensterheber, Schalter für elektrische Fensterheber bei Beifahrerseite, Schalter für elektrische Fensterheber hinten rechts
P/WDW LH	25A	Fensterheberschalter hinten links, Fensterheber-Hauptschalter
SICHERES ELEKTRISCHES FENSTER	20A	Fahrersicherheits-Fensterhebermodul
P/SEAT(DRV)	20A	Manueller Schalter für den Fahrersitz
MODUL B+	10 A	Mehrzweck-Prüfstecker, Datenverbindungsstecker, Fahrer-CCS-Schalter, Summer der Einparkhilfe hinten
SCHIEBEDACH	15A	Schiebedachmotor, Schiebedach-Steuermodul
AMPERE	25A	Ampere
HTD_STRG	15A	Beheiztes Lenkrad

Motorraum

Belegung der Sicherungen im Motorraum (2011-2015)

Name	Ampere	Funktion
MEHRFACHSICHERUNGEN:
MDPS	80A	EPS-Steuermodul
B+1	60A	I/P-Anschlusskasten (PDM A 25A, DR LOCK 15A, HAZARD 15A, IPS 4-7)
ABS 2	40A	ESC-Modul
EMS	40A	EMS-Box (TCU 1 15A, ECU 30A, A/CON 10A, F/PUMP 15A)
ABS 1	40A	ESC-Modul
GEBLÄSE	40A	Gebläserelais
B+3	60A	I/P-Anschlusskasten (P/SEAT(DRV) 20A, SAFETY POWER WINDOW 20A, PDM B 10A, ATM K/LOCK 7,5A, SEAT VENT 15A, Stromanschluss (AUDIO 20A, RF ANT 7,5A), ROOM LP 10A)
B+2	60A	I/P-Anschlusskasten (Fensterheberrelais, Schiebedach 15 A, Verstärker 25 A, Modul B+ 10 A, IPS 0–3, IPS 8–10)
SICHERUNGEN:
C/FAN (MPI-Motor)	40A	Kühlgebläse-Relais (hoch), Kühlgebläse-Relais (niedrig).
C/FAN (T-GDI-Motor)	50A	Kühlgebläse-Relais (hoch), Kühlgebläse-Relais (niedrig).
RR HTD	40A	Relais für Heckscheibenheizung
IG 1	30A	PDM-Relaisbox (IGN1/ACC-Relais: mit Smart Key), Zündschalter (ohne Smart Key)
IG 2	40A	PDM-Relaisbox (IGN2-Relais: mit Smart Key), Zündschalter (ohne Smart Key)
HORN	15A	Hupenrelais
ENTEISER	15A	Relais für Frontscheibenwischer-Enteisung
STOP LP	10 A	Bremslichtschalter, Smart-Key-Steuermodul, ICM-Relaisbox (DBC-Relais)
4WD	20A	4WD-ECU
AMS	10 A	Batteriesensor
TCU 2 (MPI-Motor)	7,5A	Getriebebereichsschalter
TCU 2 (T-GDI-Motor)	7,5A	Getriebebereichsschalter, Vakuumschalter, Vakuumpumpenrelais
Abs	7,5A	ESC-Modul, ICM-Relaisbox (DBC-Relais), Multischalter
ECU 2	7,5A	ATM P/N-Relais, PCM, Multifunktionsschalter (Fernbedienung)
V_PUMP (T-GDI-Motor)	20A	Vakuumpumpenrelais

Hauptsicherungstafel im Motorraum (EMS-Box 2011-2015)

Name	Ampere	Funktion
F/PUMPE	15A	Kraftstoffpumpenrelais
SENSOR 4	15A	Kraftstoffpumpenrelais, PCM, Sauerstoffsensor (oben)/(unten), E/R-Sicherung und Relaiskasten (Relais für Kühlgebläse (hoch)/(niedrig))
SENSOR 3	10 A	A/CON-Relais, Einspritzventil Nr. 1 bis Nr. 4
SENSOR 2	10 A	(Nicht benutzt)
TCU 1	15A	PCM
Klimaanlage	10 A	A/CON-Relais
SENSOR 1 (MPI-Motor)	10 A	Wegfahrsperrenmodul, Kurbelwellen-Positionssensor, Nockenwellen-Positionssensor Nr. 1/Nr. 2, Ölsteuerventil Nr. 1/Nr. 2, Magnetventil für die Kanisterspülungssteuerung, Magnetventil für variable Ansaugung, Kanisterschließventil
SENSOR 1 (T-GDI-Motor)	10 A	Wegfahrsperrenmodul, Kurbelwellen-Positionssensor, Nockenwellen-Positionssensor Nr. 1/Nr. 2, Ölsteuerventil Nr. 1/Nr. 2, Magnetventil für die Kanisterspülungssteuerung, Magnetventil für variable Ansaugung, Kanisterschließventil, RCV
1 ECU	20A	Zündspule Nr. 1 bis Nr. 4, Kondensator
ECU	30A	Motorsteuerrelais

Belegung der Sicherungen im Armaturenbrett (2011-2015 UK)







Belegung der Sicherungen im Motorraum (2011-2015 UK)



Hauptsicherungstafel im Motorraum (EMS-Box 2011-2015 UK)



Informationen & Hinweise zum Wechsel der Sicherungen im Auto (Video)



Weitere Artikel zum Kia Sportage
