Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Mazda 6 inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Mazda 6 | Baujahr 2021

Der Zigarettenanzünder des Mazda 6 ist Sicherung Nr. 9 und 14 im Sicherungskasten im Fahrgastraum und Sicherung 52 im Sicherungskasten im Motorraum.

Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		30A	Soundsystem
2		30A	Zum Schutz verschiedener Stromkreise
3		30A	Motormanagementsystem (einige Modelle)
4		20A	Motorsteuerungssystem
5		30A	Elektrische Fensterheber
6		30A	Zum Schutz verschiedener Stromkreise
7		–	–
8		50A	Kühlgebläse (einige Modelle)
9		40A	Heckscheibenheizung
10		40A	–
11		20A	Elektrische Feststellbremse (EPB) (rechts)
12		20A	Elektrische Feststellbremse (EPB) (links)
13		50A	Zum Schutz verschiedener Stromkreise
14		30A	Kühlgebläse (einige Modelle)
15		40A	Motorsteuerungssystem
16		50A	ABS; Dynamisches Stabilitätskontrollsystem.
17		40A	Klimaanlage
18		20A	Scheibenwischer und -wascher
19		50A	Kühlgebläse (einige Modelle)
20		30A	Kühlgebläse (einige Modelle)
21		15A	Motorsteuerungssystem
22		15A	Motorsteuerungssystem
23		7,5 A	Soundsystem
24		10 A	–
25		7,5 A	Airbag
26		10 A	Eine Gruppe von Instrumenten
27		7,5 A	Motorsteuerungssystem
28		15A	Getriebesteuerung; Zündschloss.
29		20A	–
30		7,5 A	Klimaanlage
31		15A	–
32		15A	Horn
33		15A	Diebstahlsicherung (einige Modelle)
34		20A	Scheinwerfer Fernlicht
35		–	–
36		20A	Scheibenwischer-Entfroster (einige Modelle)
37		7,5 A	Motorsteuerungssystem
38		15A	Abblendlicht (links)
39		5A	–
40		15A	Motorsteuerungssystem
41		15A	Zum Schutz verschiedener Stromkreise
42		15A	Lenkradheizung (einige Modelle)
43		–	–
44		25A	Soundsystem
45		30A	ABS; Dynamisches Stabilitätskontrollsystem.
46		15A	Kraftstoffsystem (einige Modelle)
47		25A	Kraftstoffheizung (einige Modelle)
48		15A	Rücklichter; Kennzeichenbeleuchtung.
49		25A	Motormanagementsystem (einige Modelle)
50		25A	Warnblinker (Notlichter); Fahrtrichtungsanzeiger; Parklicht.
51		15A	Abblendlicht rechts)
52		25A	Zubehörsteckdosen
53		10 A	Bremslichter
54		25A	Zum Schutz verschiedener Stromkreise



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30A	Elektrischer Sitz (einige Modelle)
2		30A	Elektrischer Sitz (einige Modelle)
3		20A	Sitzheizung (bestimmte Modelle)
4		25A	Elektrische Fensterheber
5		15A	–
6		25A	Elektrische Türschlösser
7		20A	Sitzheizung (bestimmte Modelle)
8		10 A	Schiebedach (einige Modelle)
9		15A	–
10		7,5 A	Stromversorgung Seitenspiegel
11		7,5 A	AT-Schaltanzeige
12		15A	Zum Schutz verschiedener Stromkreise
13		10 A	Zum Schutz verschiedener Stromkreise
14		15A	Zubehörsteckdosen
15		7,5 A	USB-Stromanschluss (einige Modelle)
16		15A	Motormanagementsystem (einige Modelle)
17		15A	Motormanagementsystem (einige Modelle)
18		15A	Soundsystem
19		7,5 A	–
20		7,5 A	Spiegelheizung (einige Modelle)
21		–	–



Belegung Sicherungskasten und Relais Mazda 6 GJ1 | Baujahr 2018 bis 2020

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30A	Elektr. Sitz
2		30A	Elektr. Sitz
3		20A	Wärmerer Sitz
4		25A	Elektrische Fensterheber
5		15A	2018: Elektrisches Lenkradschloss; 2019-2020: Nicht benutzt.
6		25A	Elektrische Türschlösser
7		20A	Beheizte Sitze
8		10 A	Schiebedach
9		15A	2018: Zubehörsteckdosen; 2019-2020: Ungebraucht.
10		7,5 A	Leistungskontrollspiegel
11		7,5 A	AT-Schaltanzeige
12		15A	Zum Schutz verschiedener Stromkreise
13		10 A	2018: Um verschiedene Stromkreise zu schützen; 2019-2020: Oberes Licht.
14		15A	Zubehörsteckdosen
15		7,5 A	USB-Steckdose
16		15A	2018: Motorsteuerung; 2019-2020: Nicht benutzt.
17		15A	2018: Motorsteuerung; 2019-2020: Nicht benutzt.
18		15A	Soundsystem
19		7,5 A	2018: Sonnenblende hinten; 2019-2020: Nicht benutzt.
20		7,5 A	Spiegel-Entnebeler
21		—	—



Sicherungskasten Motorraum

Nr.	Name	Ampere	Beschreibung
1	AUDIO -DCDC-REG	30A	2018: Audiosystem (einige Modelle); Um verschiedene Stromkreise zu schützen; 2019-2020: Audiosystem.
2	IG2	30A	Zum Schutz verschiedener Stromkreise
3	INJEKTOR ENG. SUB	30A	Motormanagementsystem (einige Modelle)
4	SCR1 EVVT	20A	Motormanagementsystem (einige Modelle)
5	S. FENSTER 1	30A	Elektrische Fensterheber
6	IG1 2	30A	Zum Schutz verschiedener Stromkreise
7	—	—	—
8	FAN-DE HINZUFÜGEN	50A	Kühlgebläse (einige Modelle)
9	DEFOG	40A	Heckscheibenheizung
10	DCDC DE	40A	Zum Schutz verschiedener Stromkreise (einige Modelle)
11	EPB R	20A	Elektrische Feststellbremse (EPB) (RH)
12	EPB L	20A	Elektrische Feststellbremse (EPB) (links)
13	CAB.+B	50A	Zum Schutz verschiedener Stromkreise
14	LÜFTER GE	30A	Kühlgebläse (einige Modelle)
15	ENG.HAUPT	40A	Motorsteuerungssystem
16	ABS/DSC M	50A	ABS; Dynamisches Stabilitätskontrollsystem (DSC).
17	HEIZUNG	40A	Klimaanlage
18	WISCHER	20A	Scheibenwischer und -wascher
19	FAN-DE	50A	Kühlgebläse (einige Modelle)
20	LÜFTER HINZUFÜGEN	30A	Kühlgebläse (einige Modelle)
21	MOTOR3	15A	Motorsteuerungssystem
22	MOTOR2	15A	Motorsteuerungssystem
23	AUDIO2	7,5 A	Soundsystem
24	ZÄHLER2	10 A	2018: Kombiinstrument (einige Modelle) 2019-2020: Nicht benutzt
25	SRS1	7,5 A	Airbag
26	METER 1	10 A	Eine Gruppe von Instrumenten
27	MOTOR IG1	7,5 A	Motorsteuerungssystem
28	BEI	15A	Getriebesteuerungssystem (einige Modelle); Zündschloss.
29	H/SAUBER	20A	2018: Scheinwerferwaschanlage (einige Modelle) 2019-2020: Nicht benutzt
30	Klimaanlage	7,5 A	Klimaanlage
31	BEI PUMPE	15A	2018: Getriebesteuerungssystem (einige Modelle); 2019-2020: Nicht benutzt.
32	HORN	15A	Horn
33	R. WISCHER	15A	2018: Heckscheibenwischer (einige Modelle); Diebstahlsicherung (einige Modelle); 2019-2020: Diebstahlsicherung.
34	H/L HI	20A	Scheinwerfer Fernlicht
35	—	—	—
36	WISCHER. DEI	20A	Scheibenwischer-Entfroster (einige Modelle)
37	ENG.+B	7,5 A	Motorsteuerungssystem
38	H/L NIEDRIG L	15A	Abblendlicht (links)
39	GLOW SIG	5A	2018: Motormanagementsystem (einige Modelle); 2019-2020: Nicht benutzt.
40	MOTOR 1 MOTOR 4	15A	Motorsteuerungssystem
41	C/U IG1	15A	2018: Um verschiedene Stromkreise zu schützen; 2019-2020: Motorsteuerungssystem.
42	St. Heizung	15A	Lenkradheizung (einige Modelle)
43	—	—	—
44	AUDIO 1	25A	Soundsystem
45	ABS/DSC S	30A	ABS; Dynamisches Stabilitätskontrollsystem (DSC).
46	BENZINPUMPE	15A	Kraftstoffsystem (einige Modelle)
47	KRAFTSTOFFWARNUNG	25A	Kraftstoffheizung (einige Modelle)
48	SCHWANZ	15A	Rückleuchten; Kennzeichenbeleuchtung.
49	SCR2 KRAFTSTOFFPUMPE2	25A	2018: Motormanagementsystem (einige Modelle); 2019-2020: Kraftstoffsystem (einige Modelle).
50	GLÜCKSSPIEL	25A	2018: Notfall-Lichter; Fahrtrichtungsanzeiger; Positionslichter; 2019-2020: Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Seitenmarkierungsleuchten; Parklicht.
51	H/L NIEDRIG R	15A	Abblendlicht rechts)
52	AUSLAUF	25A	2018: Ungebraucht; 2019-2020: Zubehörsteckdosen.
53	PAUSE	10 A	2018: Bremslichter; Nebelschlussleuchten (einige Modelle); 2019-2020: Bremslichter.
54	ZIMMER	25A	2018: Um verschiedene Stromkreise zu schützen; 2019-2020: Oberlicht (Innenraum).



Belegung Sicherungskasten und Relais Mazda 6 GJ1 | Baujahr 2017

Der Zigarettenanzünder des Mazda 6 GJ1/GL hat die Sicherungen Nr . 9 und 14 im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 im Sicherungskasten des Motorraums.

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Elektr. Sitz *
2		30	Elektrische Fensterheber *
3		–	–
4		25	Elektrische Fensterheber
5		15	–
6		25	Elektrische Türschlösser
7		20	Sitzheizung *
8		10	Schiebedach *
9		15	Zubehörsteckdosen
10		7.5	Spiegelsteuerung
11		15	–
12		–	–
13		–	–
14		–	–
15		–	–
16		–	–
17		7.5	Spiegelentfroster *
18		20	Sitzheizung
19		7.5	–
20		7.5	AT-Schaltanzeige *
21		30	Elektr. Sitz *

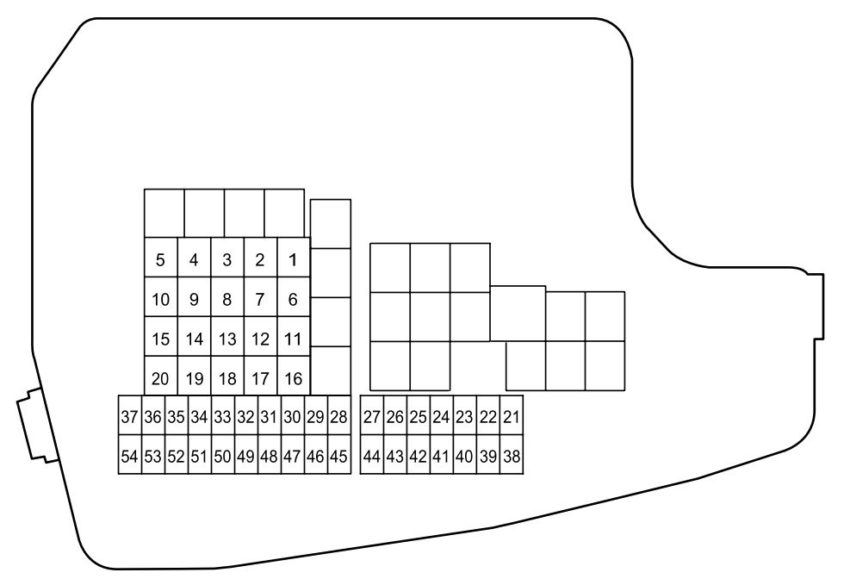

Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		30	Lüfter
2		30	Zum Schutz verschiedener Stromkreise
3		30	Motorsteuerungssystem
4		40	–
5		30	–
6		–	–
7		40	–
8		20	Motorsteuerungssystem
9		40	Heckscheibenheizung
10		40	–
11		30	Lüfter
12		20	Elektrische Feststellbremse (links)
13		40	Soundsystem
14		20	Elektrische Feststellbremse (rechts)
15		40	Motorsteuerungssystem
16		50	ABS; Dynamisches Stabilitätskontrollsystem.
17		50	Zum Schutz verschiedener Stromkreise
18		20	Scheibenwischer und -wascher
19		40	Klimaanlage
20		30	Zum Schutz verschiedener Stromkreise *
21		7.5	Motorsteuerungssystem
22		15	Zum Schutz verschiedener Stromkreise
23		15	Abblendlicht (links)
24		15	Abblendlicht rechts)
25		15	Motorsteuerungssystem
26		15	Motorsteuerungssystem
27		15	Motorsteuerungssystem
28		15	Transaxle-Steuerungssystem *
29		20	–
30		7.5	Klimaanlage
31		15	Transaxle-Steuerungssystem *
32		10	Bremslichter
33		15	Diebstahlschutzsystem*
34		20	Ampeln
35		15	–
36		15	Nebellichter*
37		7.5	Motorsteuerungssystem
38		7.5	Soundsystem
39		5	–
40		7.5	–
41		10	Indikator gesetzt
42		7.5	Airbag
43		25	Bose® Soundsystem *
44		15	Soundsystem
45		30	ABS; Dynamisches Stabilitätskontrollsystem.
46		15	Kraftstoffsystem
47		25	–
48		15	Rücklichter; Kennzeichenbeleuchtung.
49		25	–
50		25	Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Begrenzungsleuchten; Parklicht.
51		15	Tageslicht*
52		15	Zubehörsteckdosen
53		15	Horn
54		15	Beleuchtung im Fahrzeuginneren
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern



Belegung Sicherungskasten und Relais Mazda 6 GJ1 | Baujahr 2016

Der Zigarettenanzünder des Mazda 6 GJ1/GL hat die Sicherungen Nr . 9 und 14 im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 im Sicherungskasten des Motorraums.

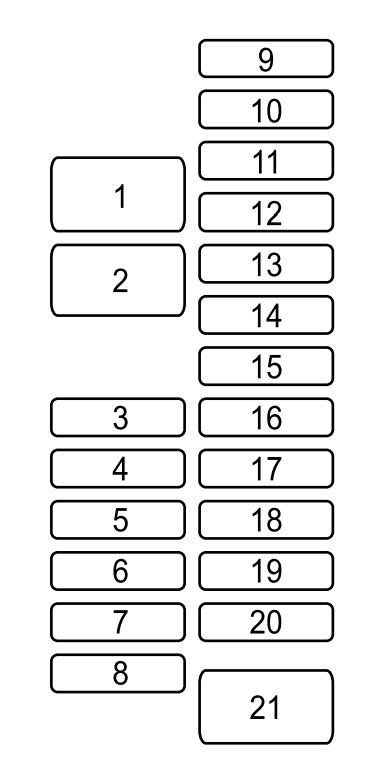

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Elektr. Sitz *
2		30	Elektrische Fensterheber *
3		–	–
4		25	Elektrische Fensterheber
5		15	–
6		25	Elektrische Türschlösser
7		20	Sitzheizung *
8		10	Schiebedach *
9		15	Zubehörsteckdosen
10		7.5	Spiegelsteuerung
11		15	–
12		–	–
13		–	–
14		–	–
15		–	–
16		–	–
17		7.5	Spiegelentfroster *
18		20	Sitzheizung
19		7.5	–
20		7.5	AT-Schaltanzeige *
21		30	Elektr. Sitz *



Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		30	Lüfter
2		30	Zum Schutz verschiedener Stromkreise
3		30	Motorsteuerungssystem
4		40	–
5		30	–
6		–	–
7		40	–
8		20	Motorsteuerungssystem
9		40	Heckscheibenheizung
10		40	–
11		30	Lüfter
12		20	Elektrische Feststellbremse (links)
13		40	Soundsystem
14		20	Elektrische Feststellbremse (rechts)
15		40	Motorsteuerungssystem
16		50	ABS; Dynamisches Stabilitätskontrollsystem.
17		50	Zum Schutz verschiedener Stromkreise
18		20	Scheibenwischer und -wascher
19		40	Klimaanlage
20		30	Zum Schutz verschiedener Stromkreise *
21		7.5	Motorsteuerungssystem
22		15	Zum Schutz verschiedener Stromkreise
23		15	Abblendlicht (links)
24		15	Abblendlicht rechts)
25		15	Motorsteuerungssystem
26		15	Motorsteuerungssystem
27		15	Motorsteuerungssystem
28		15	Transaxle-Steuerungssystem *
29		20	–
30		7.5	Klimaanlage
31		15	Transaxle-Steuerungssystem *
32		10	Bremslichter
33		15	Diebstahlschutzsystem*
34		20	Ampeln
35		15	–
36		15	Nebellichter*
37		7.5	Motorsteuerungssystem
38		7.5	Soundsystem
39		5	–
40		7.5	–
41		10	Indikator gesetzt
42		7.5	Airbag
43		25	Bose® Soundsystem *
44		15	Soundsystem
45		30	ABS; Dynamisches Stabilitätskontrollsystem.
46		15	Kraftstoffsystem
47		25	–
48		15	Rücklichter; Kennzeichenbeleuchtung.
49		25	–
50		25	Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Begrenzungsleuchten; Parklicht.
51		15	Tageslicht*
52		15	Zubehörsteckdosen
53		15	Horn
54		15	Beleuchtung im Fahrzeuginneren
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern



Belegung Sicherungskasten und Relais Mazda 6 GJ1 | Baujahr 2015

Der Zigarettenanzünder des Mazda 6 GJ1/GL hat die Sicherungen Nr . 9 und 14 im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 im Sicherungskasten des Motorraums.

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Elektr. Sitz *
2		30	Elektrische Fensterheber *
3		–	–
4		25	Elektrische Fensterheber
5		15	Sitzgewichtssensor*
6		25	Elektrische Türschlösser
7		20	Sitzheizung *
8		10	Schiebedach *
9		15	Zubehörsteckdosen
10		7.5	Spiegelsteuerung
11		–	–
12		–	–
13		–	–
14		–	–
15		–	–
16		–	–
17		7.5	Spiegelentfroster *
18		–	–
19		–	–
20		7.5	AT-Schaltanzeige *
21		30	Elektr. Sitz *



Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		30	Lüfter
2		30	Zum Schutz verschiedener Stromkreise
3		30	Motorsteuerungssystem
4		40	–
5		30	Elektrische Fensterheber *
6		–	–
7		40	–
8		20	Motorsteuerungssystem
9		40	Heckscheibenheizung
10		40	–
11		30	Lüfter
12		–	–
13		–	–
14		–	–
15		40	Motorsteuerungssystem
16		50	ABS, dynamisches Stabilitätskontrollsystem
17		50	Zum Schutz verschiedener Stromkreise
18		20	Scheibenwischer und -wascher
19		40	Klimaanlage
20		30	–
21		7.5	Motorsteuerungssystem
22		15	Zum Schutz verschiedener Stromkreise
23		15	Scheinwerfer (links) *1; Abblendlicht (links) *2.
24		15	Abblendlicht (rechts) * 2
25		15	Motorsteuerungssystem
26		15	Motorsteuerungssystem
27		15	Motorsteuerungssystem
28		15	Transaxle-Steuerungssystem
29		20	–
30		7.5	Klimaanlage
31		15	–
32		10	Bremslichter
33		15	Diebstahlschutzsystem*
34		20	Ampeln
35		15	Scheinwerfer (rechts) * 1
36		15	Nebellichter*
37		7.5	Motorsteuerungssystem
38		7.5	Soundsystem
39		5	–
40		7.5	–
41		10	Indikator gesetzt
42		7.5	Airbag
43		25	Modell mit Bose® Sound Systemí ausgestattet
44		15	Soundsystem
45		30	ABS; Dynamisches Stabilitätskontrollsystem.
46		15	Kraftstoffsystem
47		25	–
48		15	Rücklichter; Kennzeichenbeleuchtung.
49		25	–
50		25	Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Begrenzungsleuchten; Parklicht.
51		15	Tageslicht*
52		15	Zubehörsteckdosen
53		15	Horn
54		15	Oberes Licht
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern



Belegung Sicherungskasten und Relais Mazda 6 GJ1 | Baujahr 2013 bis 2014

Der Zigarettenanzünder des Mazda 6 GJ1/GL hat die Sicherungen Nr . 9 und 14 im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 im Sicherungskasten des Motorraums.

Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		30	Lüfter
2		30	Zum Schutz verschiedener Stromkreise
3		30	Motorsteuerungssystem
4		–	–
5		30	Elektrische Fensterheber *
6		–	–
7		–	–
8		20	Motorsteuerungssystem
9		40	Heckscheibenheizung
10		–	–
11		30	Lüfter
12		–	–
13		–	–
14		–	–
15		40	Motorsteuerungssystem
16		50	ABS; Dynamisches Stabilitätskontrollsystem.
17		50	Zum Schutz verschiedener Stromkreise
18		20	Scheibenwischer und -wascher
19		40	Klimaanlage
20		–	–
21		7.5	Motorsteuerungssystem
22		15	Zum Schutz verschiedener Stromkreise
23		15	Scheinwerfer (links) *1; Abblendlicht (links) *2.
24		15	Abblendlicht (rechts) * 2
25		15	Motorsteuerungssystem
26		15	Motorsteuerungssystem
27		15	Motorsteuerungssystem
28		15	Transaxle-Steuerungssystem
29		–	–
30		7.5	Klimaanlage
31		–	–
32			Bremslichter
33		–	–
34		20	Ampeln
35		15	Scheinwerfer (rechts) * 1
36		15	Nebellichter
37		7.5	Motorsteuerungssystem
38		7.5	Soundsystem
39		–	–
40		–	–
41		10	Indikator gesetzt
42		7.5	Airbag
43		25	Bose® Soundsysteme
44		15	Soundsystem
45		30	ABS; Dynamisches Stabilitätskontrollsystem.
46		15	Kraftstoffsystem
47		–	–
48		15	Rücklichter; Kennzeichenbeleuchtung.
49		–	–
50			Notfall-Lichter; Fahrtrichtungsanzeiger; vordere Begrenzungsleuchten; Parklicht.
51		15	Tageslicht*
52		15	Zubehörsteckdosen
53		15	Horn
54		15	Beleuchtung im Fahrzeuginneren
*1 Mit Xenon-Scheinwerfern*2 Mit Halogenscheinwerfern



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Elektr. Sitz *
2		30	Elektrische Fensterheber *
3		–	–
4		25	Elektrische Fensterheber
5		15	Sitzgewichtssensor*
6		25	Elektrische Türschlösser
7		20	Sitzheizung *
8		10	Schiebedach *
9		15	Zubehörsteckdosen
10		7.5	Spiegelsteuerung
11		–	–
12		–	–
13		–	–
14		–	–
15		–	–
16		–	–
17		7.5	Spiegelentfroster *
18		–	–
19		–	–
20		–	–
21		30	Elektr. Sitz *



Belegung Sicherungskasten und Relais Mazda 6 GH1 | Baujahr 2011 bis 2012

Der Zigarettenanzünder des Mazda 6 GH1 ist Sicherung Nr. 11 im Sicherungskasten im Fahrgastraum und Sicherung Nr. 8 im Sicherungskasten im Motorraum.

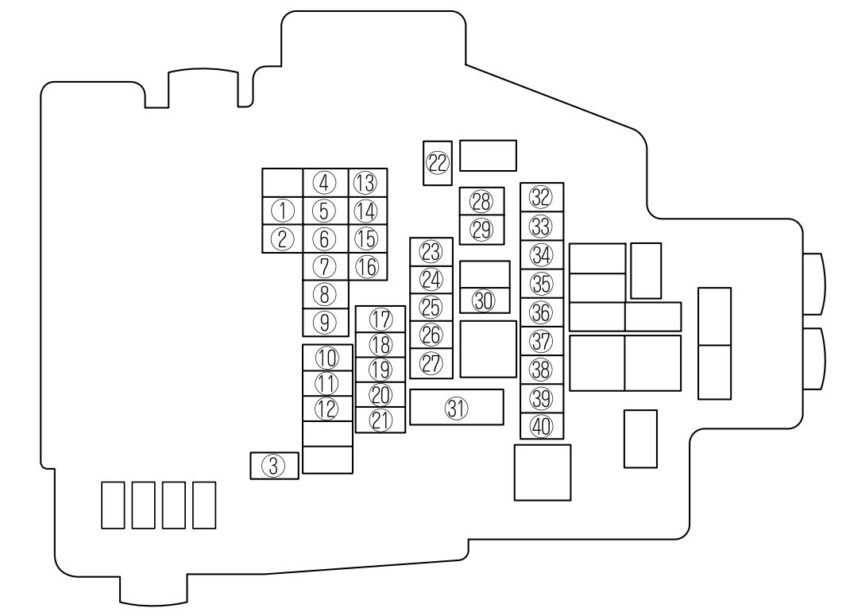

Sicherungskasten Motorraum



Nr.		Ampere	Beschreibung
1		10	Spiegelentfroster*
2		5	Schrittmachersignal
3		30	DSC
4		–	–
5		30	Elektr. Sitz *
6		15	Schiebedach *
7		15	BCM; Heckleuchte.
8		15	Zubehörsteckdosen
9		30	Audiosystem(Modell mit Bose® Sound System)
10		60	DSC
11		40	Fenster macht
12		20	Heckscheibenheizung
13		20	Sitzheizung *
14		10	Klimaanlage
15		15	Nebellichter*
16		–	–
17		60	Lüfter
18		30	Elektr. Sitz *
19		30	Zum Schutz verschiedener Stromkreise
20		40	System starten
21		40	Gebläsemotor
22		26	Benzinpumpe
23		15	Motormanagementsystem *
24		15	Injektor
25		10	Motorsteuerungssystem
26		10*1	Motorsteuerungssystem
		20 * 2
27		20	Zum Schutz verschiedener Stromkreise *
28		20	TCM *
29		10	Elektronische Lenkradsperre*
30		40	Zum Schutz verschiedener Stromkreise
31		125	Zum Schutz aller Stromkreise
32		20	Tagfahrlicht*
33		10	Notfall-Lichter
34		10	PCM
35		10	Bremslichter
36		15	Horn
37		15	Fernlicht (rechts) *
38		10	Abblendlicht rechts)
39		15	Fernlicht (links) *
40		10	Abblendlicht (links)
* 1 2,5-Liter-Motor*2 3,7-Liter-Motor



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Fenster macht
2		15	Zum Schutz verschiedener Stromkreise
3		7.5	BCM, Beleuchtung
4		5	Spiegelsteuerung
5		5	Airbag; ABS.
6		–	–
7		5	AT-Schalter *
8		–	–
9		5	Motormanagementsystem *
10		10	Klimaanlage
11		15	Steckdose
12		25	BCM; Türverriegelungsmotor.
13		15	Motorsteuerungssystem
14			Scheibenwischer und -wascher
15		15	Fahrzeuginnenbeleuchtung
16		20	–
17		10	–
18		–	–



Belegung Sicherungskasten und Relais Mazda 6 GH1 | Baujahr 2009 bis 2010

Der Zigarettenanzünder des Mazda 6 GH1 ist Sicherung Nr. 11 im Sicherungskasten im Fahrgastraum und Sicherung Nr. 8 im Sicherungskasten im Motorraum.

Sicherungskasten Motorraum

Nr.		Ampere	Beschreibung
1		10	Spiegelentfroster *
2		5	Schrittmachersignal
3		30	ABS, DSC*
4		25	Fenster macht
5		30	Elektr. Sitz *
6		15	Schiebedach *
7		15	BCM; Heckleuchte.
8		15	Zubehörsteckdosen
9		30	Audiosystem(Modell mit Bose® Sound System)
10		60	ABS, DSC*
11		40	Fenster macht
12		20	Heckscheibenheizung
13		20	Sitzheizung
14		10	Klimaanlage
15		15	Nebellichter*
16		15	Gebläsemotor
17		60	Lüfter
18		30	Elektr. Sitz *
19		30	Zum Schutz verschiedener Stromkreise
20		40	System starten
21		40	Gebläsemotor
22		26	Benzinpumpe
23		15	Motorsteuerungssystem
24		15	Injektor
25		10	Motorsteuerungssystem
26		10*1	Motorsteuerungssystem
		20 * 2
27		20	Zum Schutz verschiedener Stromkreise
28		20	TCM *
29		10	Elektronische Lenkradsperre
30		40	Zum Schutz verschiedener Stromkreise
31		125	Zum Schutz aller Stromkreise
32		20	Tagfahrlicht*
33		10	Notfall-Lichter
34		10	PCM
35		10	Bremslichter
36		15	Horn
37		15	Fernlicht (rechts)
38		10	Abblendlicht rechts)
39		15	Fernlicht (links)
40		10	Abblendlicht (links)
* 1 2,5-Liter-Motor*2 3,7-Liter-Motor



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

Nr.		Ampere	Beschreibung
1		30	Fenster macht
2		15	Zum Schutz verschiedener Stromkreise
3		7.5	BCM, Beleuchtung
4		5	Stromversorgung Seitenspiegel
5		5	Airbag; ABS.
6		–	–
7		5	AT-Offset *
8		–	–
9		5	Stromversorgung Seitenspiegel
10		10	Klimaanlage
11		15	Feuerzeug*
12		25	BCM; Türverriegelungsmotor.
13		15	Motorsteuerungssystem
14		25	Scheibenwischer und -wascher
15		15	Fahrzeuginnenbeleuchtung
16		–	–
17		–	–
18		–	–



Belegung Sicherungskasten und Relais Mazda 6 GG1 | Baujahr 2006 bis 2008

Der Zigarettenanzünder des Mazda 6 GG1 ist Sicherung Nr. 1 und 11 im Sicherungskasten im Fahrgastraum.

Sicherungskasten Motorraum



Nr.		Ampere	Beschreibung
1		20	–
2		15	–
3		10	–
4		7.5	Spiegelentfroster *
5		–	–
6		15	Injektor
7		10*1	Luftströmungssensor; AGR-Steuerventil.
		15 * 2
8		–	–
		5	Lüfter
9		15	Abblendlicht rechts)
10		15	Abblendlicht (links)
11		10	Fernlicht (links)
12		10	Fernlicht (rechts)
13		7.5	Gaspedalstellungssensor
14		10	Notfall-Lichter
15		20	Bremse; Horn.
16		15 * 1	TCM
		10*2
17		7.5	PCM, TCM
18		15	Benzinpumpe
19		30	Motorsteuerung; Feuerzeug.
20		30	Elektrische Fensterheber
21		–	–
22		20	Tagfahrlicht
23		–	–
24		40	Gebläsemotor
25		40	Fahrzeuginnenbeleuchtung; Elektrisches Türschloss.
26		40	Heckscheibenwischermotor*; Heizungsregler; Scheibenwischer und -wascher.
27		40	Heckscheibenheizung
28		60	ABS *
29		30	Lüfter
30		30	Lüfter
31		10	Rücklichter; Kennzeichenbeleuchtung; Parklicht.
32		10	Beleuchtung des Armaturenbretts
33		10	Magnetkupplung
34		15	Soundsystem
35		30	Elektr. Sitz *
36		7.5	Kofferraumöffnungsmotor *
37		–	–
38		–	–
		15	CAT-SSR
39		15	Nebellichter*
40		120	Zum Schutz aller Stromkreise
* 1 2,5-Liter-Motor*2 3,7-Liter-Motor



Sicherungsksten Innenraum

Der Sicherungskasten befindet sich auf der linken Fahrzeugseite unter der Tür.

Nr.		Ampere	Beschreibung
1		15	Zubehörsteckdose
2		15	Motorsteuerungssystem
3		10	Heizung
4		5	Spiegelsteuerung
5		10	ABS-Einheit; SAS-Einheit.
6		15	Sitzheizung *
7		5	Audiolicht aus
8		15	Indikator gesetzt
9		10	Heckscheibenwischer*
10		30	Elektrische Türschlösser
11		15	Zubehörsteckdose
12			Scheibenwischer und -wascher
13		15	Licht im Fahrzeug
14		–	–
15		–	–
16		–	–



Belegung Sicherungskasten und Relais Mazda 6 GG1 | Baujahr 2005

Der Zigarettenanzünder des Mazda 6 GG1 hat die Sicherungen Nr. 10 und 14 im Sicherungskasten im Fahrgastraum und Sicherung 8 im Sicherungskasten im Motorraum.

Sicherungskasten Motorraum



Nr.		Ampere	Beschreibung
1		20	–
2		15	–
3		10	–
4		–	–
5		–	–
6		15	Injektor
7		10*1	Luftströmungssensor; AGR-Steuerventil.
		15 * 2
8		15	O2-Sensor
		5	Lüfter
9		10	Abblendlicht rechts)
10		10	Abblendlicht (links)
11		10	Fernlicht (links)
12		10	Fernlicht (rechts)
13		7.5	Gaspedalstellungssensor
14		10	Schalten Sie die Signalleuchten ein
15		15	Bremsen; Rücklichter.
16		10	TCM
17		7.5	PCM, TCM
18		15	Benzinpumpe
19		40	Scheibenwischer und -wascher; Motorsteuerung; Feuerzeug.
20		30	Fenster macht
21		–	–
22		–	–
23		30	Heckscheibenwischermotor*; Heizungsregler.
24		40	Gebläsemotor
25		40	Fahrzeuginnenbeleuchtung; Elektrisches Türschloss.
26		–	–
27		40	Heckscheibenheizung
28		60	ABS *
29		30	Lüfter
30		30	Lüfter
31		10	Rücklichter; Kennzeichenbeleuchtung; Parklicht.
32		10	Beleuchtung des Armaturenbretts
33		10	Magnetkupplung
34		15	Soundsystem
35		30	Elektr. Sitz *
36		7.5	Kofferraumöffnermotor *
37		–	–
38		15	CAT-SSR
39		15	Nebellichter*
40		100*1	Zum Schutz aller Stromkreise
		120*2
* 1 2,5-Liter-Motor*2 3,7-Liter-Motor



Sicherungskasten Innenraum

Der Sicherungskasten befindet sich auf der linken Fahrzeugseite unter der Tür.

Nr.		Ampere	Beschreibung
1		15	Motorsteuerungssystem
2		15	Indikator gesetzt
3		15	Sitzheizung *; Heckscheibenheizung.
4		7.5	Spiegelentfroster
5		20	Scheibenwischer und -wascher
6		15	ABS-Einheit*; SAS-Einheit.
7		–	–
8		15	Heizung
9		5	Automatische Abschaltung des Geräts
10		15	Feuerzeug
11		15	Beleuchtung im Fahrzeuginneren
12		10	Heckscheibenwischer*
13		5	Seitenspiegel-Stromversorgung; Audiosystem.
14		15	Zubehörsteckdose
15		–	–
16		30	Elektrisches Türschloss
17		–	–



Belegung Sicherungskasten und Relais Mazda 6 GG1 | Baujahr 2003 bis 2004

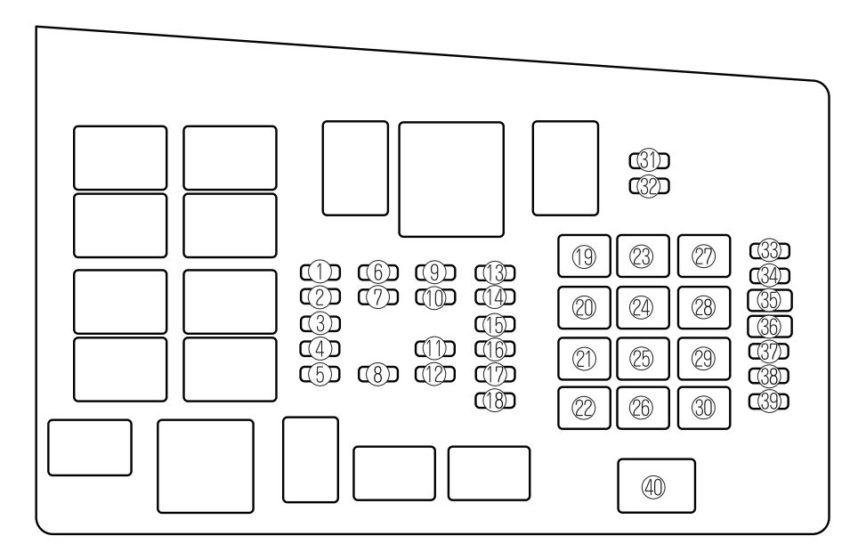

Sicherungskasten Motorraum



Nr.		Ampere	Beschreibung
1		20	–
2		15	–
3		10	–
4		–	–
5		–	–
6		15	Injektor
7		10*1	Luftströmungssensor; AGR-Steuerventil.
		15 * 2
8		15	O2-Sensor
		5	Lüfter
9		10	Abblendlicht rechts)
10		10	Abblendlicht (links)
11		10	Fernlicht (links)
12		10	Fernlicht (rechts)
13		7.5	Gaspedalstellungssensor
14		10	Notfall-Lichter
15		15	Bremsen; Rücklichter.
16		10	TCM
		15	O2-Sensor
17		7.5	PCM, TCM
18		15	Benzinpumpe
19		40	Scheibenwischer und -wascher; Motorsteuerung; Feuerzeug.
20		30	Fenster macht
21		–	–
22		–	–
23		30	Rücklichter; Heizungssteuergerät.
24		40	Gebläsemotor
25		40	Fahrzeuginnenbeleuchtung; Türschloss.
26		–	–
27		40	Heckscheibenheizung
28		60	Abs
29		30	Lüfter
30		30	Lüfter
31		10	Beleuchtung des Armaturenbretts
33		10	Magnetkupplung
34		15	Soundsystem
35		30	Elektr. Sitz
36		7.5	Tankdeckelöffner
37		–	–
38		–	–
39		15	Nebellichter
40		100A*1	Zum Schutz aller Stromkreise
		120A*2
* 1 2,5-Liter-Motor*2 3,7-Liter-Motor

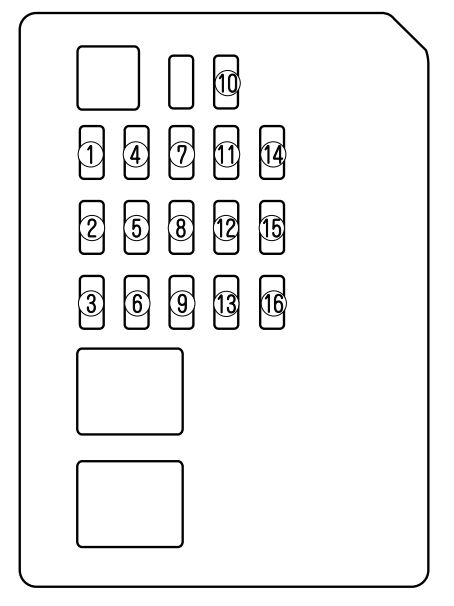

Sicherungskasten Innenraum

Nr.		Ampere	Beschreibung
1		15	Motorsteuerungssystem
2		15	Indikator gesetzt
3		15	Sitzwärmer; Heckscheibenheizung.
4		7.5	Spiegelentfroster
5		20	Scheibenwischer und -wascher
6		15	ABS-Einheit; SAS-Einheit.
7		5	Rücklichter
8		15	Klimaanlage; Heizung.
9		5	Indikator gesetzt
10		15	Feuerzeug
11		15	Beleuchtung im Fahrzeuginneren
12		–	–
13		5	Spiegelsteuerung.Audiosystem.
14		15	Zubehörsteckdose
20		–	–
16		30	Elektrisches Türschloss
17		–	–



Video: Informationen und Hinweise zum Wechsel der Sicherungen im Kfz



Weitere Artikel zum Mazda 6
