Nissan X-Trail Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle der Belegung + Amperezahl

Bild: EurovisionNim – CC BY-SA 4.0, Link

Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Nissan X-Trail inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Nissan X-Trail | Baujahr 2013-2018

Position des Sicherungskastens im Armaturenbrett (J/B)

Der Sicherungskasten befindet sich am Rand der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.



Diagramm des Sicherungskastens

Belegung der Sicherungen im Instrumentenbrett (J/B)

Nr.	Ampere	Funktion
1	15	Blinker, Warnblinkleuchte (Body Control Module (BCM))
2	5	4WD-Steuergerät
3	20	Zentralverriegelung (Body Control Module (BCM))
4	15	Heckwischer (Body Control Module (BCM))
5	20	Zentralverriegelung (Body Control Module (BCM))
6	10	4WD-Steuergerät, Datenverbindungsstecker, Steuergerät für elektrische Feststellbremse
7	10	Karosseriesteuermodul (BCM)
8	5	Kupplungssperrschalter
9	5	NATS-Antennenverstärker
10	10	Bremslichtschalter, Karosseriesteuermodul (BCM)
11	20	Audioeinheit
12	10	Subwoofer (Optionsanschluss 8)
13	10	Kombinationsmesser
14	5	Karosseriesteuermodul (BCM), Sensorabbruchschalter, Sirenensteuergerät
15	20	Audioeinheit, Navi-Steuereinheit, Rundumsichtmonitor-Steuereinheit
16	20	Audioeinheit, Navi-Steuereinheit, Rundumsichtmonitor-Steuereinheit
17	15	Gebläsemotor, Klimaanlagenverstärker, Leistungstransistor (automatische Klimaanlage)
18	10	Ersatzteil
19	20	Feuerzeug
20	10	A/C-Verstärker, A/C-Auto-Verstärker, Bremspedal-Positionsschalter, A/C-Steuerung, Türspiegel-Fernbedienungsschalter, Bremslichtschalter (R9M)
21	10	ABS-Aktuator und Steuergerät
22	10	Türspiegel (Fahrerseite), Türspiegel (Beifahrerseite)
23	15	Kondensator (Heckscheibenheizung)
24	15	Kondensator (Heckscheibenheizung)
25	20	Innenraumlampenrelais (Karosseriesteuermodul (BCM)), Optionsstecker 8
26	5	Audioeinheit, Navi-Steuergerät, Leuchtweitenregulierung
27	15	Gebläse, Klimaanlage, Bypass-Relais für Motorneustart
28	15	Schalter für Sitzheizung vorn links, Schalter für Sitzheizung vorn rechts
29	10	DC/DC-Wandler (Zündrelais – Sicherungsnr.: 54, 55, 56, 57)
30	10	Sonar-Steuergerät, Lenkwinkelsensor, Bremslichtschalter, 4WD-Steuergerät, EPS-Steuergerät, Datenverbindungsstecker, Audiogerät, Navi-Steuergerät, Rundumsichtmonitor-Steuergerät, elektrisches Feststellbremsen-Steuermodul, Fahrwerkssteuermodul, automatische Anti- blendender Innenspiegel, Optionsstecker (8), Kombinationsschalter (Spiralkabel), Kraftstoffheizungsrelais, Abstandssensor, Frontkameraeinheit, PTC-Relais-1, PTC-Relais-2, PTC-Relais-3, Zündrelais (mit Stopp/Start). System)
31	5	Kombinationsmessgerät, Diode 1 (mit Stopp-/Startsystem)
32	10	Airbag-Diagnosesensoreinheit
33	15	Kombinationsschalter, Pumpensteuergerät
Relais
R1		Zündung
R2		Gebläse
R3		Heckscheibenheizung
R4		Zubehörteil

Der Sicherungskasten des Armaturenbretts (mit Stopp-Start-System)



Belegung der Sicherungen im Armaturenbrett (mit Stop-Start-System)

Nr.	Ampere	Funktion
54	10	Lenkwinkelsensor
55	10	Diode 2
56	10	Steuereinheit für Rundumsichtmonitor, Abstandssensor, Frontkameraeinheit, Audioeinheit
57	10	Motorsteuermodul, Getriebesteuermodul, Getriebebereichsschalter, IPDM E/R (intelligentes Stromverteilungsmodul im Motorraum), Neutralstellungsschalter, Primärgeschwindigkeitssensor, Sekundärgeschwindigkeitssensor, Eingangsgeschwindigkeitssensor, Getriebebereichsschalter, Rückfahrscheinwerferschalter
58	–	Nicht benutzt
59	10	Klimaanlage
60	10	ABS-Aktuator und Steuergerät
61	–	Nicht benutzt
62	–	Nicht benutzt
63	20	Audioeinheit, Navi-Steuereinheit, Rundumsichtmonitor-Steuereinheit
64	–	Nicht benutzt
Relais
R1		Zubehörteil
R2		Zündung

J/B №2



Nr.	Ampere	Funktion
74	10	Elektrisches Ölpumpenrelais
75	10	Getriebesteuermodul
76	–	Nicht benutzt

Sicherungskästen im Motorraum

Sicherungskasten Nr. 1 im Motorraum (E4)

Der Sicherungskasten befindet sich im Motorraum (linke Seite).



Diagramm des Sicherungskastens

Motor-QR

Motor Herr

Motor R9M

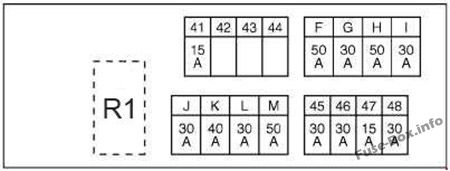

Belegung der Sicherungen im Motorraum (E4)

Nr.	Ampere	Funktion
41	15	Hupenrelais 1
42	30	R9M: PTC-Relais 2
43	30	R9M: PTC-Relais 3
44	30	R9M: PTC-Relais 1
45	30	Steuergerät für elektrische Feststellbremse
46	30	Optionsstecker 9
47	15	Hupenrelais 2
48	30	Steuergerät für elektrische Feststellbremse
F	50	ESP-Steuergerät
F	50	R9M: Relais für elektrische Fensterheber, Hauptschalter für elektrische Fensterheber, Baugruppe Schiebedachmotor, Baugruppe Sonnenschutzmotor, Relais für elektrische Fensterheber, Schalter für Lordosenstütze, Schalter für Lordosenstütze, Hauptschalter für elektrische Fensterheber, Schalter für elektrische Sitze (Fahrerseite), Schalter für elektrische Sitze (Beifahrerseite). )
G	30	ABS-Aktuator und Steuergerät
H	50	ESP-Steuergerät
H	30	R9M: Lüfterrelais 2
ICH	30	Scheinwerferwascher-Relais
ICH	50	R9M: ESP-Steuergerät
J	30	Automatische Hintertür-Steuereinheit
J	50	R9M: ESP-Steuergerät
K	40	ABS-Aktuator und Steuergerät
K	30	R9M: Lüfterrelais 2
L	30	Anlassersteuerrelais, Sicherungsblock (J/B), Zündrelais
M	50	Fensterheberrelais, Hauptschalter für elektrische Fensterheber, Schiebedachmotorbaugruppe, Sonnenschutzmotorbaugruppe, Fensterheberrelais, Schalter für Lordosenstütze, Schalter für Lordosenstütze, Hauptschalter für elektrische Fensterheber, Schalter für elektrische Sitze (Fahrerseite), Schalter für elektrische Sitze (Beifahrerseite)
M	40	R9M: ABS-Aktuator und Steuergerät
Relais
R1		Hupenrelais

Sicherungskasten im Motorraum (F116)

Motor-QR

Motor Herr

Motor R9M

Belegung der Sicherungen im Motorraum (F116)

Nr.	Ampere	Funktion
49	10	Getriebesteuermodul
50	10	Kühlgebläserelais 4, Kühlgebläserelais 5
51	10	Hochdruck-Kraftstoffpumpenrelais
51	20	R9M: Kraftstoffheizungsrelais
52	10	Hauptrelais
53	15	Hauptrelais
T	30	Automatische Hintertür-Steuereinheit
P	40	Kühlgebläserelais 1
P	50	R9M: Glühsteuergerät
Q	40	IPDM E/R
R	30	Motorsteuermodul (Drosselklappen-Motorrelais)
S	30	Scheinwerferwascher-Relais
Relais
R1		Anlassersteuerung
R2		Bypass-Relais für Motorneustart
R3		Kraftstoffheizungsrelais

Sicherungskasten im Motorraum (IPDM E/R)

Belegung der Sicherungen im Motorraum (IPDM E/R)

Nr.	Ampere	Funktion
81	10	Motorsteuerungsmodul
82	15	Motorsteuerungsmodul
83	15	Drosselklappenmotor-Relais, Motorsteuermodul, Magnetventil zur Steuerung des Spülvolumens des EVAP-Behälters, Luftmassenmesser, Kondensator, Zündspule Nr. 1 (mit Leistungstransistor), Zündspule Nr. 2 (mit Leistungstransistor), Zündspule Nr. 3 (mit Leistungstransistor), Zündspule Nr. 4 (mit Leistungstransistor), Kraftstoffeinspritzventil-Relais, Auslassventil-Steuermagnetventil, Einlassventil-Steuermagnetventil, Hochdruck-Kraftstoffpumpenrelais, Kraftstoffeinspritzventil Nr. 1, Kraftstoffeinspritzventil Nr. 2, IPDM E/R (intelligentes Stromverteilungsmodul im Motorraum), Kraftstoffeinspritzer Nr. 3, Kraftstoffeinspritzer Nr. 4, Kraftstoffdurchfluss-Aktuator, Luft-Kraftstoff-Verhältnis-Sensor (A/F), Motorkühlmittel-Bypassventil-Steuermagnetventil , Kraftstoffheizung und Wasser im Kraftstoffstandsensor
84	10	Motorsteuermodul, Auslassventil-Zeitsteuerungs-Magnetventil, Einlassventil-Zeitsteuerungs-Zwischenverriegelungs-Steuermagnetventil, Einlassventil-Zeitsteuerungs-Magnetventil, Ansaugkrümmerkanal-Steuerventil
85	15	Luft-Kraftstoff-Verhältnis-Sensor (A/F) 1, beheizter Sauerstoffsensor 2, Turbolader-Ladedruckregelmagnetventil, Motorsteuergerät, Glühsteuergerät
86	15	Einspritzventil Nr. 1, Einspritzventil Nr. 2, Einspritzventil Nr. 3, Einspritzventil Nr. 4, Kondensator, Zündspule Nr. 1 (mit Leistungstransistor), Zündspule Nr. 2 (mit Leistungstransistor), Zündspule Nr. 3 (mit Leistungstransistor), Zündspule Nr. 4 (mit Leistungstransistor), IPDM E/R (Intelligentes Stromverteilungsmodul im Maschinenraum), Sicherung Nr. Q (Kühlgebläserelais 1 (Kühlgebläsemotor 2, Kühlgebläse). Relais 2, Widerstand (R9M))
87	15	A/C-Relais (Kompressor)
88	–	Nicht benutzt
89	–	Nicht benutzt
90	30	Frontwischerrelais (Frontwischermotor)
91	20	Kraftstoffpumpenrelais (Motorsteuermodul, Kraftstoffpumpensteuergerät, Kraftstoffstandsensoreinheit, Kraftstoffpumpe)
92	–	Nicht benutzt
93	10	Motorsteuermodul, Getriebesteuermodul, Getriebebereichsschalter, IPDM E/R (Intelligentes Stromverteilungsmodul im Motorraum), Neutralpositionsschalter, Primärgeschwindigkeitssensor, Sekundärgeschwindigkeitssensor, Eingangsgeschwindigkeitssensor, Rückwärts-/Neutralpositionsschalter, Sicherung Nr. 57 (mit Stopp-Start-System)
94	–	Nicht benutzt
95	5	Lenkschlosseinheit
96	10	Motorneustartrelais
97	10	Kompressor, vordere Kombileuchte rechts, vordere Kombileuchte links, Getriebebereichsschalter, Neutralstellungsschalter, Rückfahrscheinwerferschalter, Rückwärts-/Neutralstellungsschalter

Sicherungen an der Batterie

Motor-QR

Motor Herr

Motor R9M

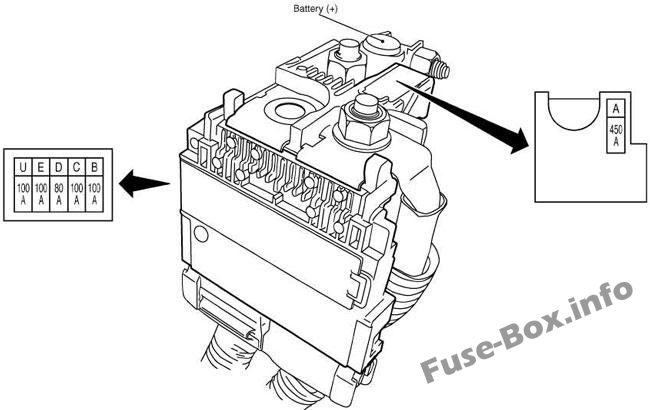

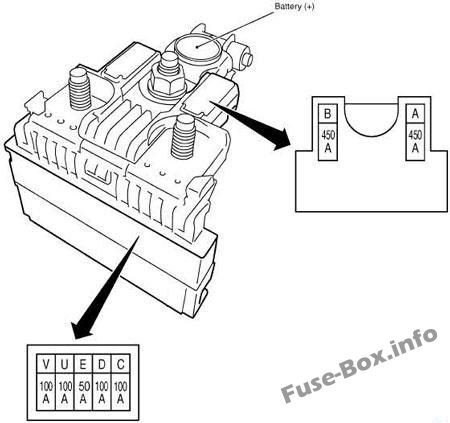

Belegung der Sicherungen an der Batterie

Nr.	Ampere	Funktion
A	450	Lichtmaschine, Anlasser (QR, MR), Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
B	100	Lichtmaschine, Anlasser, Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
B	450	Lichtmaschine, Anlasser, Bypass-Relais für Motorneustart, Sicherung Nr. F (ESP)
C	100	MR, R9M: Sicherungsblock (J/B) – (Zubehörrelais, BCM, Sicherungs-Nr.: 7, 25), Gebläserelais (Sicherungs-Nr.: 17, 27)
D	80	IPDM E/R
D	100	IPDM E/R, Thermoplunger-Steuereinheit (R9M)
E	100	QR: Sicherungsblock (J/B) – (Zubehörrelais, BCM, Sicherungs-Nr.: 7, 25), Gebläserelais (Sicherungs-Nr.: 17, 27)
E	50	Sicherungsblock (FI 16)
U	100	Sicherungsblock (FI 16), Zündrelais
V	100	ESP

Zusätzliche Sicherungen

E71

E137



Nr.	Ampere	Funktion
N	30	DC/DC-Wandler, Sicherungsblock (J/B) Nr. 63 – (Audiogerät, Navi-Steuergerät, Rundumsichtmonitor-Steuergerät) mit Stopp-/Start-System: DC/DC-Wandler – Sicherungsblock (J/B) – ( Zubehörrelais, Sicherungsnr.: 20, 59, 60)
Ö	30	DC/DC-Wandler, Sicherungsblock (J/B Nr. 2) Nr.: 74 (elektrisches Ölpumpenrelais), 75 (Getriebesteuermodul)
W	50	Thermokolben-Steuereinheit (R9M)
X	50	Thermokolben-Steuereinheit (R9M)

Relaisbox
