Subaru Forester: Sicherungskasten Belegung | Alle Sicherungskästen im Fahrzeug | Tabelle mit Belegung + Amperezahl

Bild: UltraTech66 – , CC BY-SA 4.0, Link

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Subaru Forester samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Subaru Forester | Baujahr 1997-2002

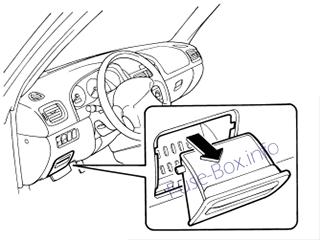

Position des Sicherungskastens im Armaturenbrett

Es befindet sich in der Instrumententafel hinter der Abdeckung (Ablagefach) auf der Fahrersitzseite.



Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Ampere	Funktion
1	15A	Heizgebläse
2	15A	Heizgebläse
3	15A	Elektrisches Türschloss
4	20A	Zigarettenanzünder, ferngesteuerte Rückspiegel
5	10 A	Rücklicht, Standlicht
6	15A	SRS-Airbag
7	15A	Nebelleuchte
8	20A	ABS-Magnetventil
9	15A	Radio, Uhr
10	Leer
11	15A	Motorzündsystem, SRS-Airbag
12	10 A	Steuerung der Beleuchtungshelligkeit
13	15A	Scheibenwischer-Enteiser
14	Leer
15	20A	Scheibenwischer und -wascher, Heckscheibenwischer und -wascher
16	20A	Bremslicht
17	15A	Klimaanlage
18	15A	Rückfahrlicht, Tempomat, ABS-Steuerung
19	20A	Zubehörsteckdose hinten, Sitzheizung

Position des Sicherungskastens im Motorraum

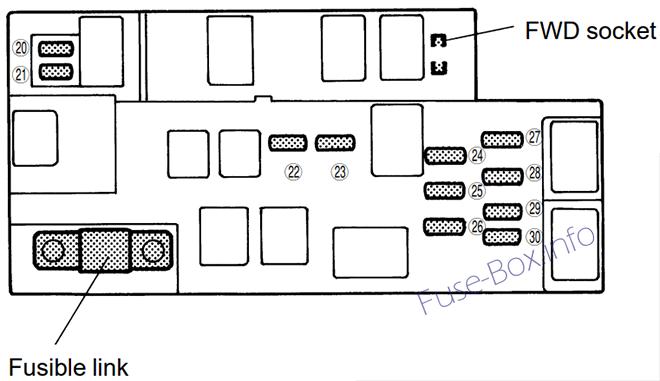

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Funktion
20	20A	Kühlerlüfter (Haupt)
21	20A	Kühlerlüfter (Sub)
22	20A	Heckscheibenheizung
23	15A	Warnblinkanlage, Hupe
24	15A	Messgerät, Warnleuchte für SRS-Airbagsystem
25	10 A	Steuergerät für Automatikgetriebe
26	10 A	Generator
27	15A	Scheinwerfer (rechte Seite)
28	15A	Scheinwerfer (linke Seite)
29	20A	Lichtschalter
30	15A	Uhr, Innenbeleuchtung



Belegung Sicherungskasten und Relais Subaru Forester | Baujahr 2003-2008

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

Motorraum

Armaturenbrett (2003)

Belegung der Sicherungen im Armaturenbrett (2003)

Nr.	Ampere	Funktion
1	15A	Heizgebläse
2	15A	Heizgebläse
3	15A	Elektrisches Türschloss, schlüsselloser Fernzugang
4	20A	Zigarettenanzünder, ferngesteuerte Rückspiegel
5	10 A	Rücklicht, Standlicht
6	15A	SRS-Airbag
7	15A	Nebelleuchte
8	20A	ABS-Magnetventil
9	15A	Radio
10	Leer
11	15A	Motorzündsystem, SRS-Airbag, AT-Steuerungssystem
12	10 A	Steuerung der Beleuchtungshelligkeit
13	10 A	Kombinationsmessgerät, SRS-Lampe
14	10 A	Heckscheibenwischer und -waschanlage
15	30A	Scheibenwischer und -waschanlage
16	20A	Bremslicht
17	15A	Klimaanlage
18	15A	Rückfahrlicht, Tempomat
19	20A	Beschlagentfernungsgerät für Außenspiegel
20	Leer
21	Leer
22	10 A	ABS-Zündung
23	20A	Steckdose (Laderaum), Sitzheizung

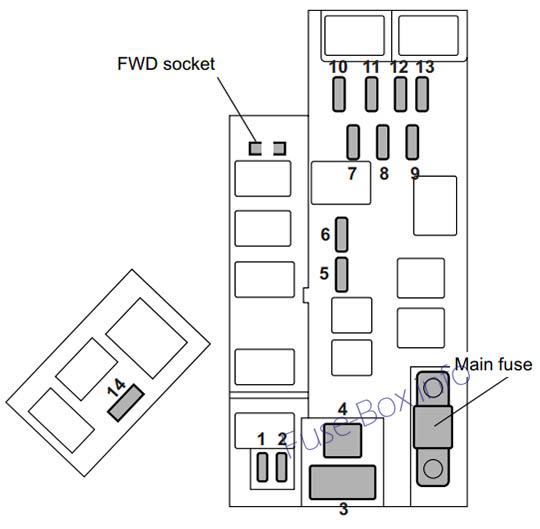

Motorraum

Belegung der Sicherungen im Motorraum (2003)

Nr.	Ampere	Funktion
1	20A	Kühlerlüfter (Haupt)
2	20A	Kühlerlüfter (Sub)
3	30A	ABS-Motor
4	20A	Heckscheibenheizung
5	15A	Warnblinkanlage, Hupe
6	15A	Blinker
7	10 A	Steuergerät für Automatikgetriebe
8	10 A	Generator
9	15A	Scheinwerfer (rechte Seite)
10	15A	Scheinwerfer (linke Seite)
11	20A	Lichtschalter
12	15A	Uhr, Innenbeleuchtung

Armaturenbrett (2005)

Belegung der Sicherungen im Armaturenbrett (2005)

Nr.	Ampere	Funktion
1	15A	Heizgebläse
2	15A	Heizgebläse
3	15A	Elektrisches Türschloss, schlüsselloser Fernzugang
4	15A	Zigarettenanzünder, ferngesteuerte Rückspiegel
5	10 A	Rücklicht, Standlicht
6	15A	SRS-Airbag
7	15A	Nebelleuchte
8	30A	ABS, Fahrdynamik-Kontrollsystem (nur Modelle mit Fahrdynamik-Kontrollsystem)
9	15A	Radio
10	Leer
11	15A	Motorzündsystem, SRS-Airbag, AT-Steuerungssystem
12	10 A	Steuerung der Beleuchtungshelligkeit
13	20A	Scheibenwischer-Enteisungsanlage, Außenspiegel-Beschlagheizung
14	10 A	Meter
15	30A	Scheibenwischer und -waschanlage
16	20A	Bremslicht
17	15A	Klimaanlage
18	15A	Rückfahrlicht, Tempomat
19	15A	Steckdose (Fracht)
20	10 A	Heckscheibenwischer und -waschanlage
21	15A	Zündspule (nur Nicht-Turbo-Modell)
22	15A	Sitzheizung
23	Leer

Motorraum

Belegung der Sicherungen im Motorraum (2005)

Nr.	Ampere	Funktion
1	30A	Kühlerlüfter (Haupt)
2	30A	Kühlerlüfter (Sub)
3	50A	Fahrdynamik-Kontrollsystem (nur Modelle mit Fahrdynamik-Kontrollsystem)
3	30A	Motorsensor (nur Nicht-Turbo-Modelle)
4	30A	ABS-Motor
5	20A	Heckscheibenheizung
6	15A	Warnblinkhupe
7	15A	Blinker
8	10 A	Steuergerät für Automatikgetriebe
9	10 A	Generator
10	15A	Scheinwerfer (rechte Seite)
11	15A	Scheinwerfer (linke Seite)
12	20A	Lichtschalter
13	15A	Uhr, Innenbeleuchtung

Armaturenbrett (2007)

Belegung der Sicherungen im Armaturenbrett (2007)

Nr.	Ampere	Funktion
1	15A	Heizgebläse
2	15A	Heizgebläse
3	15A	Elektrisches Türschloss, schlüsselloser Fernzugang
4	15A	Zigarettenanzünder, ferngesteuerte Rückspiegel
5	10 A	Rücklicht, Standlicht
6	15A	SRS-Airbag
7	15A	Nebelleuchte
8	30A	ABS, Fahrdynamik-Kontrollsystem (nur Modelle mit Fahrdynamik-Kontrollsystem)
9	15A	Radio
10	Leer
11	15A	Motorzündsystem, SRS-Airbag, AT-Steuerungssystem
12	10 A	Steuerung der Beleuchtungshelligkeit
13	20A	Scheibenwischer-Enteisungsanlage, Außenspiegel-Beschlagheizung
14	10 A	Meter
15	30A	Scheibenwischer und -waschanlage
16	20A	Bremslicht
17	15A	Klimaanlage
18	15A	Rückfahrlicht, Tempomat
19	15A	Steckdose (Fracht)
20	10 A	Heckscheibenwischer und -waschanlage
21	15A	Zündspule (nur Nicht-Turbo-Modell)
22	15A	Sitzheizung
23	Leer

Motorraum

Belegung der Sicherungen im Motorraum (2007)

Nr.	Ampere	Funktion
1	30A	Kühlerlüfter (Haupt)
2	30A	Kühlerlüfter (Sub)
3	30A	ABS-Motor
4	30A	Motorsensor (nur Nicht-Turbo-Modelle)
5	20A	Heckscheibenheizung
6	15A	Warnblinkanlage, Hupe
7	15A	Blinker
8	10 A	Steuergerät für Automatikgetriebe
9	10 A	Generator
10	15A	Scheinwerfer (rechte Seite)
11	15A	Scheinwerfer (linke Seite)
12	20A	Lichtschalter
13	15A	Uhr, Innenbeleuchtung
14	10 A	Sekundärluft-Kombiventil (nur Turbo-Modelle)

Armaturenbrett (2008)

Belegung der Sicherungen im Armaturenbrett (2008)

Nr.	Ampere	Funktion
1	15A	Heizgebläse
2	15A	Heizgebläse
3	15A	Elektrisches Türschloss, schlüsselloser Fernzugang
4	15A	Zigarettenanzünder, ferngesteuerte Rückspiegel
5	10 A	Rücklicht, Standlicht
6	15A	SRS-Airbag
7	15A	Nebelleuchte
8	30A	ABS, Fahrdynamik-Kontrollsystem (nur Modelle mit Fahrdynamik-Kontrollsystem)
9	15A	Radio
10	Leer
11	15A	Motorzündsystem, SRS-Airbag, AT-Steuerungssystem
12	10 A	Steuerung der Beleuchtungshelligkeit
13	20A	Scheibenwischer-Enteisungsanlage, Außenspiegel-Beschlagheizung
14	10 A	Meter
15	30A	Scheibenwischer und -waschanlage
16	20A	Bremslicht
17	15A	Klimaanlage
18	15A	Rückfahrlicht, Tempomat
19	15A	Steckdose (Fracht)
20	10 A	Heckscheibenwischer und -waschanlage
21	15A	Zündspule (nur Nicht-Turbo-Modell)
22	15A	Sitzheizung
23	Leer

Motorraum

Belegung der Sicherungen im Motorraum (2008)

Nr.	Ampere	Funktion
1	30A	Kühlerlüfter (Haupt)
2	30A	Kühlerlüfter (Unterseite)
3	50A	Fahrzeugdynamik-Kontrollsystem (nur Modelle mit Fahrzeugdynamik-Kontrollsystem)
3	30A	ABS-Motor
4	30A	Motorsensor (nur Nicht-Turbo-Modelle)
5	20A	Heckscheibenheizung
6	15A	Warnblinkanlage, Hupe
7	15A	Blinker
8	10 A	Steuergerät für Automatikgetriebe
9	10 A	Generator
10	15A	Scheinwerfer (rechte Seite)
11	15A	Scheinwerfer (linke Seite)
12	20A	Lichtschalter
13	15A	Uhr, Innenbeleuchtung
14	10 A	Sekundärluft-Kombiventil (nur Turbo-Modelle)



Belegung Sicherungskasten und Relais Subaru Forester | Baujahr 2008-2012

Position des Sicherungskastens im Fahrgastraum

Es befindet sich hinter der Abdeckung links vom Lenkrad.

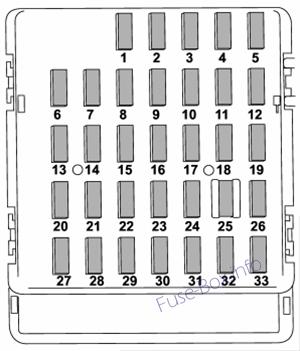

Diagramm des Sicherungskastens

Belegung der Sicherungen im Armaturenbrett

Nr.	Ampere	Funktion
1	20A	Anhänger
2	Leer
3	15A	Türverriegelung
4	10 A	Relais für Frontscheibenwischer-Enteisung
5	10 A	Kombinationsmessgerät
6	7,5A	Ferngesteuerte Rückspiegel, Sitzheizungsrelais
7	15A	Kombinationsmessgerät, integrierte Einheit
8	20A	Ampel stoppen
9	15A	Scheibenwischer-Enteiser vorne
10	7,5A	Stromversorgung (Batterie)
11	7,5A	Blinkereinheit, Uhr
12	15A	Automatikgetriebeeinheit, Motorsteuergerät, integrierte Einheit
13	20A	Zubehörsteckdose (Mittelkonsole)
14	15A	Positionslicht, Rücklicht, hinteres Kombinationslicht
15	Leer	(FWD-Stecker für AWD-AT-Fahrzeuge)
16	10 A	Erleuchtung
17	15A	Sitzheizungen
18	10 A	Reservebeleuchtung
19	Leer
20	10 A	Zubehörsteckdose (Instrumententafel)
21	7,5A	Anlasserrelais
22	15A	Klimaanlage, Relaisspule für Heckscheibenheizung
23	15A	Heckscheibenwischer, Heckscheibenwaschanlage
24	15A	Audioeinheit, Uhr
25	15A	SRS-Airbagsystem
26	7,5A	Fensterheberrelais, Kühlerhauptlüfterrelais, Heck- und Beleuchtungsrelais
27	15A	Gebläse
28	15A	Gebläse
29	15A	Nebelleuchte
30	30A	Frontscheibenwischer
31	7,5A	Automatische Klimaanlage, integrierte Einheit
32	Leer
33	7,5A	ABS / Fahrdynamiksteuergerät

Position des Sicherungskastens im Motorraum

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Ampere	Funktion
A		Hauptsicherung
1	30A	ABS-Einheit, Fahrdynamiksteuergerät
2	25A	Hauptventilator
3	10 A	Sekundärluft-Kombiventil (Turbo-Modelle)
4	25A	Sub-Lüfter
5	Leer
6	10 A	Audio
7	30A	Scheinwerfer (Abblendlicht)
8	15A	Scheinwerfer (Fernlicht)
9	20A	Reservebeleuchtung
10	15A	Horn
11	25A	Heckscheibenheizung, Spiegelheizung
12	15A	Benzinpumpe
13	10 A	Steuergerät für Automatikgetriebe
14	7,5A	Motorsteuergerät
15	15A	Blinker und Warnblinkanlage
16	15A	Heck- und Beleuchtungsrelais
17	7,5A	Generator
18	15A	Scheinwerfer (rechts)
19	15A	Scheinwerfer (links)



Belegung Sicherungskasten und Relais Subaru Forester | Baujahr 2013-2018

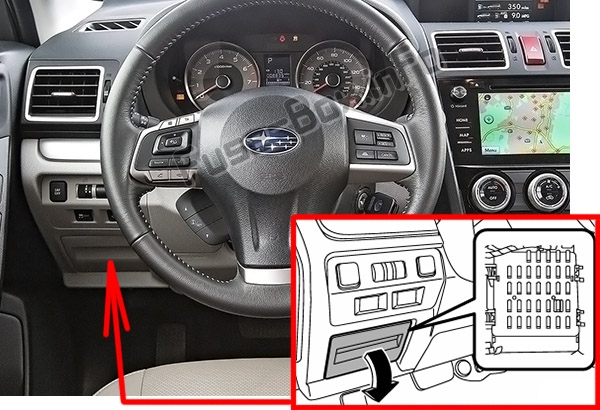

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

Sicherungskasten im Motorraum

Armaturenbrett (2013, 2014, 2015, 2016)

Belegung der Sicherungen im Armaturenbrett (2014, 2015, 2016)

Nr.	Ampere	Funktion
1	20A	Anhängerkupplungsanschluss
2	Leer
3	15A	Türverriegelung
4	10 A	Relais für Frontscheibenwischer-Enteisung
5	10 A	Kombinationsmessgerät
6	7,5A	Ferngesteuerte Rückspiegel, Sitzheizungsrelais
7	15A	Kombinationsmessgerät, integrierte Einheit
8	15A	Ampel stoppen
9	15A	Scheibenwischer-Enteiser vorne
10	7,5A	Stromversorgung (Batterie)
11	7,5A	Blinkereinheit
12	15A	Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit
13	20A	Zubehörsteckdose (Mittelkonsole)
14	15A	Standlicht, Rücklicht, hinteres Kombinationslicht
15	10 A	Gepäckbeleuchtung, schlüssellose Einheit
16	7,5A	Erleuchtung
17	15A	Sitzheizungen
18	10 A	Reservebeleuchtung
19	7,5A	Tagfahrlicht
20	10 A	Zubehörsteckdose (Instrumententafel)
21	7,5A	Anlasserrelais
22	10 A	Klimaanlage, Relaisspule für Heckscheibenheizung
23	Leer
24	10 A	Audioeinheit, Navigationssystem (falls vorhanden)
25	15A	SRS-Airbagsystem
26	7,5A	Fensterheberrelais, Kühlerhauptlüfterrelais
27	15A	Gebläse
28	15A	Gebläse
29	15A	Nebelleuchte
30	Leer
31	7,5A	Automatische Klimaanlage, integrierte Einheit
32	7,5A	Kupplungsschalter, Lenkschlosssteuergerät
33	7,5A	Fahrzeugdynamiksteuergerät

Motorraum

Belegung der Sicherungen im Motorraum (2014, 2015, 2016)

Nr.	Ampere	Funktion
A		Hauptsicherung
1	30A	ABS-Einheit, Fahrzeugdynamiksteuergerät
2	25A	Hauptventilator (Kühlventilator)
3	25A	Nebenlüfter (Lüfter)
4	Leer
5	25A	Audio
6	30A	Scheinwerfer (Abblendlicht)
7	15A	Scheinwerfer (Fernlicht)
8	20A	Backup
9	15A	Horn
10	25A	Heckscheibenheizung, Spiegelheizung
11	20A	Benzinpumpe
12	20A	Steuergerät für stufenloses Getriebe
13	7,5 A	Motorsteuergerät
14	15A	Blinker und Warnblinkanlage
15	15A	Heck- und Beleuchtungsrelais
16	7,5 A	Generator
17	Leer
18	Leer
19	15A	Scheinwerfer (Abblendlicht – rechts)
20	15A	Scheinwerfer (Abblendlicht – links)

Armaturenbrett (2017, 2018)

Belegung der Sicherungen im Armaturenbrett (2017, 2018)

Nr.	Ampere	Funktion
1	20A	Anhängerkupplungsanschluss
2	15A	Sitzheizung hinten
3	15A	Türverriegelung
4	10 A	Relais für Frontscheibenwischer-Enteisung
5	10 A	Kombinationsmessgerät
6	7,5A	Ferngesteuerte Rückspiegel, Sitzheizungsrelais
7	15A	Kombinationsmessgerät, integrierte Einheit
8	10 A	Ampel stoppen
9	15A	Scheibenwischer-Enteiser vorne
10	7,5A	D-OP +B
11	7,5A	Blinkereinheit
12	15A	Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit
13	20A	Zubehörsteckdose (Mittelkonsole)
14	15A	Standlicht, Rücklicht, hinteres Kombinationslicht
15	10 A	Gepäckbeleuchtung, schlüssellose Einheit
16	7,5A	Erleuchtung
17	15A	Sitzheizungen
18	10 A	Reservebeleuchtung
19	7,5A	Wischerrelais
20	10 A	Zubehörsteckdose (Instrumententafel)
21	10 A	Anlasserrelais
22	7,5A	Klimaanlage, Relaisspule für Heckscheibenheizung
23	Leer
24	10 A	Audioeinheit, Navigationssystem (falls vorhanden)
25	15A	SRS-Airbagsystem
26	Leer
27	15A	Gebläse
28	15A	Gebläse
29	15A	Nebelleuchte
30	Leer
31	7,5A	Automatische Klimaanlage, integrierte Einheit
32	7,5A	Kupplungsschalter, Lenkschlosssteuergerät
33	7,5A	Fahrzeugdynamiksteuergerät

Motorraum

Belegung der Sicherungen im Motorraum (2017, 2018)

Nr.	Ampere	Funktion
A		Hauptsicherung
1	30A	ABS-Einheit, Fahrzeugdynamiksteuergerät
2	25A	Hauptventilator (Kühlventilator)
3	25A	Nebenlüfter (Lüfter)
4	Leer
5	25A	Audio
6	30A	Scheinwerfer (Abblendlicht)
7	15A	Scheinwerfer (Fernlicht)
8	20A	Backup
9	15A	Horn
10	25A	Heckscheibenheizung, Spiegelheizung
11	20A	Benzinpumpe
12	20A	Steuergerät für stufenloses Getriebe
13	7,5 A	Motorsteuergerät
14	15A	Blinker und Warnblinkanlage
15	15A	Heck- und Beleuchtungsrelais
16	7,5 A	Generator
17	Leer
18	Leer
19	15A	Scheinwerfer (Abblendlicht – rechts)
20	15A	Scheinwerfer (Abblendlicht – links)



Belegung Sicherungskasten und Relais Subaru Forester | Baujahr 2019

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

Sicherungskasten im Motorraum

Armaturenbrett (2019)



Belegung der Sicherungen im Armaturenbrett (2019)

Nr.	Ampere	Funktion
1	Leer
2	20 A	ZIGARRE
3	7,5 A	IG A-1
4	15 A	AUDIO-NAVI
5	15 A	IG B-2
6	7,5 A	ZÄHLER IG (DCDC)
7	15 A	12-V-STECKDOSE
8	15 A	Klimaanlage IG
9	7,5 A	ACC
10	7,5 A	IG B-1
11	7,5 A	AUGENBLICK (DCDC)
12	Leer
13	7,5 A	IG A-3
14	10 A	EINHEIT +B
15	7,5 A	METER IG
16	7,5 A	SRVD (DCDC)
17	7,5 A	SPIEGEL
18	7,5 A	LAMPE IG
19	10 A	IG A-2
20	10 A	SRS-AIRBAG
21	7,5 A	Klimaanlage IG (DCDC)
22	25 A	SITZ/H STRG/H
23	10 A	DRL
24	7,5 A	A/C ACC (DCDC)
25	7,5 A	EINHEIT +B (DCDC)
26	10 A	Sichern
27	10 A	Klimaanlage + B
28	20 A	TRAIL R.FOG
29	7,5 A	AUDIO ACC (DCDC)
30	7,5 A	SICHERN (DCDC)
31	7,5 A	SMT (DCDC)
32	7,5 A	ILLUMI
33	7,5 A	SCHLÜSSEL SW A
34	Leer
35	7,5 A	ILLUMI (DCDC)
36	7,5 A	SCHLÜSSEL SW B
37	7,5 A	STOPPEN
38	7,5 A	AUGENBLICK

Motorraum

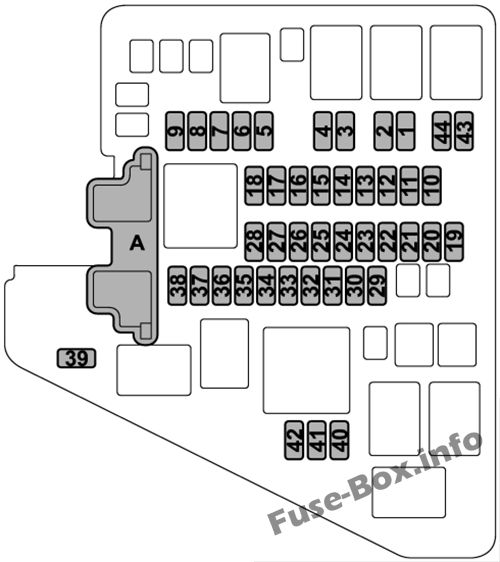

Belegung der Sicherungen im Motorraum (2019)

Nr.	Ampere	Funktion
A		HAUPTSICHERUNG
1	7,5 A	HUPE 2
2	7,5 A	HUPE 1
3	15 A	H/L LO RH
4	15 A	H/L LO LH
5	10 A	DCM
6	10 A	H/L HI RH
7	10 A	H/L HI LH
8	10 A	SCHWANZ
9	30 A	JB-B
10	20 A	KRAFTSTOFF
11	7,5 A	OBD
12	10 A	ODS
13	7,5 A	PU B/UP
14	15 A	GEFAHR
15	Leer
16	10 A	MB-B
17	Leer
18	20 A	D/L
19	10 A	AVCS
20	10 A	E/G2
21	7,5 A	CVT-SSR
22	Leer
23	Leer
24	20 A	O2 HTR
25	Leer
26	20 A	TCU
27	15 A	IG-SPULE
28	15 A	E/G1
29	30 A	BACKUP
30	25 A	Der größte Spaß
31	30 A	VDC SOL
32	10 A	F. NEBEL
33	25 A	R. DEF
34	20 A	AUDIO
35	10 A	ENTEISER
36	25 A	SUB-SPASS
37	15 A	GEBLÄSE
38	15 A	GEBLÄSE
39	Leer
40	15 A	R. WISCHER
41	15 A	F. WASCHEN
42	30 A	F. WISCHER



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Subaru Forester
