Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Toyota Yaris inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Toyota Yaris | Baujahr 1999-2005

Position des Sicherungskastens im Fahrgastraum





Der Sicherungskasten befindet sich im Ablagefach auf der Fahrerseite der Instrumententafel hinter der Abdeckung. Lösen Sie die Abdeckung vom Ablagefach auf der Fahrerseite, um an den Sicherungskasten zu gelangen.

Diagramm des Sicherungskastens

Belegung der Sicherungen und Relais im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	MESSGERÄT	10	ABS, Klimaanlage, Rückfahrlicht, Aufladen, Kombinationsanzeige, Türverriegelungssteuerung, Doppelverriegelung, ECT, Motorsteuerung, Scheinwerfer (mit Tagfahrlicht), Lichterinnerungssummer, Schiebedach, elektrische Fensterheber, Schaltsperre, Drehung Signal- und Warnblinkleuchte, Zweiwege-Durchlauferhitzer, kabellose Türverriegelungssteuerung
2	Auf jeden Fall	10	Heckscheibenheizung und Spiegelheizung
2	DEF	20	Heckscheibenheizung und Spiegelheizung
3	D/L	25	Doppelte Verriegelung, drahtlose Türschlosssteuerung
4	SCHWANZ	7.5	Nebelscheinwerfer, Scheinwerfer, Leuchtweitenregulierung, Lichterinnerungssummer, Nebelschlussleuchte, Rücklicht und Beleuchtung
5	–	–	Nicht benutzt
6	WISCHER	20	Scheibenwischer und -waschanlage vorn, Scheibenwischer und -waschanlage hinten, Türverriegelungssteuerung
7	ECU-B	7.5	Scheinwerfer, Nebelschlussleuchte
8	NEBEL	15	Nebelscheinwerfer vorne
9	ACC	15	Zigarettenanzünder, Uhr, Kombinationsmesser, Lichterinnerungssummer, Multi-Display, Steckdose, Radio und Player, Fernbedienungsspiegel
10	ECU-IG	7.5	ABS, Innenbeleuchtung, Multi-Display, PTC-Heizung, Kühlerlüfter und Kondensatorlüfter, SRS, Zweiwege-Durchlauferhitzer
11	OBD	7.5	On-Board-Diagnosesystem
12	HAZ	10	Blinker und Warnblinklicht
13	Wechselstrom	7.5	Klimaanlage, Zweiwege-Durchlauferhitzer
14	S-HTR	10	Sitzheizung
15	–	–	Nicht benutzt
16	STOPPEN	10	ECT, Motorsteuerung, Schaltsperre, Bremslicht
17	AM1	50	Sicherungen „ACC“, „GAUGE“, „DEF“ („DEF RLY“), „S-HTR“, „WIPER“ und „ECU-IG“.
18	LEISTUNG	30	Schiebedach, elektrische Fensterheber
19	HTR	40	Klimaanlage, Zweiwege-Durchlauferhitzer
20	DEF	30	Heckscheibenheizung und Spiegelheizung
Relais
R1			Heizung
R2			Blinker
R3			Leistung
R4			Schaltkreisöffnungsrelais (C/OPN)

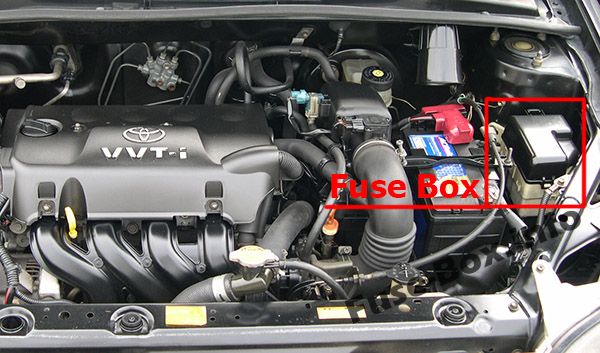

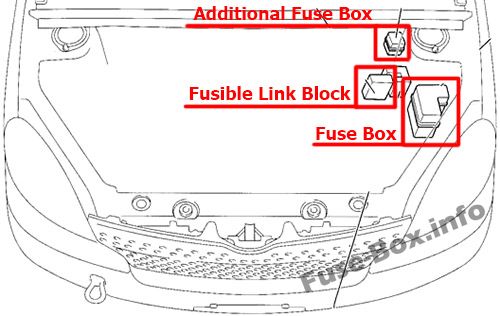

Position des Sicherungskastens im Motorraum



Diagramm des Sicherungskastens

Belegung der Sicherungen und Relais im Motorraum

Nr.	Name	Ampere	Funktion
1	KUPPEL	15	Uhr, Kombinationsanzeige, Doppelverriegelung, Scheinwerfer, Innenbeleuchtung, Lichterinnerungssummer, Multidisplay, Radio und Player, drahtlose Türschlosssteuerung
2	EFI	15	ECT, Motorsteuerung, Wegfahrsperre
3	HORN	15	Horn
4	AM2	15	Laden, Kombinationsanzeige, ECT, Motorsteuerung, Mehrfachanzeige, SRS, Starten und Zündung
5	ST	30	Anlassen und Zündung
6	–	–	Nicht benutzt
7	H-LP LH oder H-LP LO LH	10	Linker Scheinwerfer, Leuchtweitenregulierung (mit Tagfahrlicht)
8	H-LP RH oder H-LP LO RH	10	Rechter Scheinwerfer, Leuchtweitenregulierung (mit Tagfahrlicht)
9	P/Punkt	15	Steckdose
10	–	–	Ersatzteil
11	–	–	Ersatzteil
12	–	–	Ersatzteil
13	–	–	–
14	–	–	Nicht benutzt
15	RDI	30	Kühlerlüfter und Kondensatorlüfter
16	HTR SUB1	50	PTC-Heizung
17	–	–	Nicht benutzt
Relais
R1			Elektrischer Kühlventilator
R2			Elektrischer Kühlventilator
R3			Anlasser
R4			Nicht benutzt
R5			Steckdose
R6			PTC-Heizung
R7			EFI
R8			Magnetkupplung (Klimaanlage)
R9			Horn

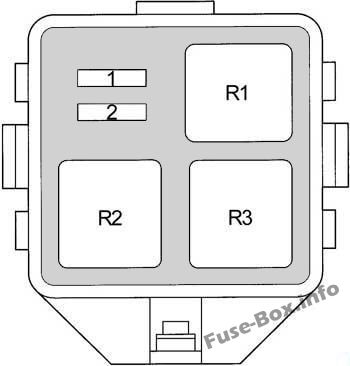

Zusätzlicher Sicherungskasten (falls vorhanden)



Nr.	Name	Ampere	Funktion
1	H-LP HI RH	10	Scheinwerfer (mit Tagfahrlicht)
2	H-LP HI LH	10	Kombiinstrument, Scheinwerfer (mit Tagfahrlicht)
Relais
R1			Scheinwerfer
R2			Dimmer (DIM)
R3			Nicht benutzt

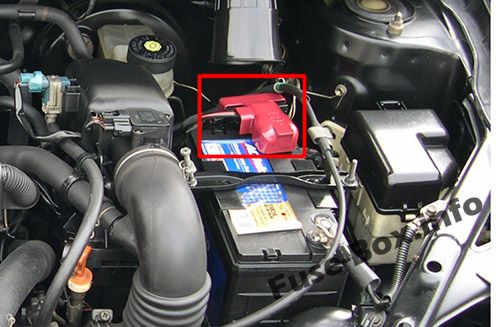

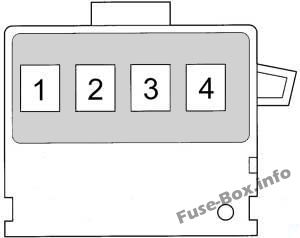

Schmelzverbindungsblock





Nr.	Name	Ampere	Funktion
1	HAUPTSÄCHLICH	60	„EFT, „DOME“ „HORN“ „ST“ „AM2“, „H-LP LH“, „H-LP RH“, „H-LP LH (HI)“, „H-LP RH (HI)“ „ Sicherungen „H-LP LH (LO)“ und „H-LP RH (LO)“.
2	–	–	Nicht benutzt
3	ALT	120	„ECU-B“, „TAIL“, „D/L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1“, „POWER“, „STOP“ und „ DEF“-Sicherungen
4	Abs	60	Antiblockiersystem



Belegung Sicherungskasten und Relais Toyota Yaris | Baujahr 2012-2017

Position des Sicherungskastens im Cockpit



Der Sicherungskasten befindet sich unter dem Armaturenbrett (linke Seite) hinter der Abdeckung.

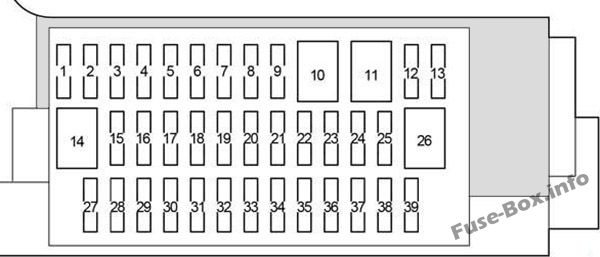

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	SCHWANZ NR.2	10	Vordere Positionslichter, Rücklichter, Kennzeichenbeleuchtung
2	PANEL	5	Instrumententafelbeleuchtung, manuelle Leuchtweitenregulierung, Anzeige und Messgeräte
3	TÜR R/R	20	Elektrische Fensterheber
4	TÜR P	20	Elektrische Fensterheber
5	ECU-IG Nr. 1	5	Heckscheibenheizung, Hauptkarosserie-ECU, Bremssystem, Fahrzeugstabilitätskontrollsystem, Schaltsperre-Kontrollsystem, Audiosystem, Scheibenwischer
6	ECU-IG Nr. 2	5	Elektrisches Servolenkungssystem
7	Klimaanlage	7,5	Klimaanlage
8	MESSGERÄT	10	Rückfahrscheinwerfer, Schaltsperren-Steuerungssystem, Sicherheitsgurt-Warnleuchten hinten, automatischer Blendschutz im Innenrückspiegel, Hybridgetriebe, Audiosystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Regensensor
9	WASCHMASCHINE	15	Scheibenwischer und Waschmaschine
10	WISCHER	20	Scheibenwischer und Waschmaschine
11	WISCHER RR	15	Heckscheibenwischer
12	P/W	30	Elektrische Fensterheber
13	TÜR R/L	20	Elektrische Fensterheber
14	TÜR	20	Elektrische Fensterheber
15	CIG	15	Steckdosen
16	ACC	5	Hauptkarosserie-ECU, Außenrückspiegel, Audiosystem, Stop & Start-System, Schaltsperre-Steuerungssystem
17	D/L	25	Elektrisches Türverriegelungssystem
18	OBD	7,5	On-Board-Diagnosesystem
19	NEBEL RR	7,5	Nebelschlussleuchte, Anzeige und Messgeräte
20	STOPPEN	7,5	Anlassersystem, Schaltsperren-Steuerungssystem, Bremssystem, Bremslichter, hochmontiertes Bremslicht
21	AM1	7,5	Keine Schaltung
22	NEBEL FR	7,5	Nebelscheinwerfer, Anzeige und Messgeräte
23	TT/L	25	TT/L
24	SCHATTEN	25	—
25	S-HTR	15	Sitzheizungen

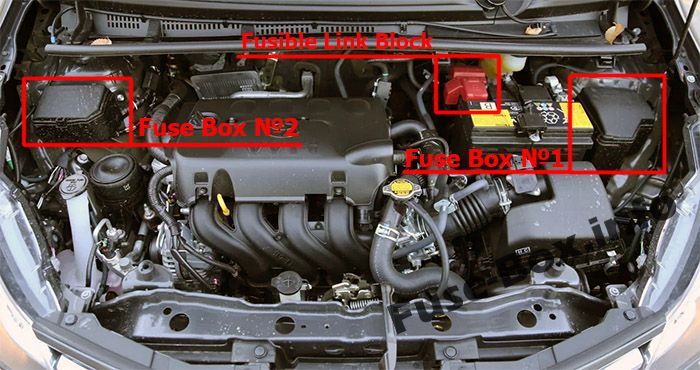

Position des Sicherungskastens im Motorraum Nr. 1

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 1

Nr.	Name	Ampere	Funktion
1	EFI HAUPT	20	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, EFI Nr. 2
2	HORN	10	Horn
3	IG2	10	IG2 Nr. 2, Messgerät, IGN
4	ERSATZTEIL	5	Ersatzsicherung
5	ERSATZTEIL	7,5	Ersatzsicherung
6	ERSATZTEIL	30	Ersatzsicherung
7	EFI Nr.2	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
8	H-LP RH-LO	10	Rechter Scheinwerfer (Abblendlicht)
9	H-LP LH-LO	10	Linker Scheinwerfer (Abblendlicht), manuelles Einstellrad für die Leuchtweitenregulierung
10	NEBEL FR NR.2	7,5	Nebelscheinwerfer vorne
11	IG2 Nr.2	10	Intelligentes Einstiegs- und Startsystem, Druckknopf-Startsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem, Lenkschlosssystem, Bremslichter
12	KUPPEL	15	Audiosystem, Hauptkarosserie-ECU, persönliche Beleuchtung, Fußraumbeleuchtung
13	ECU-B Nr. 1	5	Hauptkörper-ECU, intelligentes Einstiegs- und Startsystem
14	METER	7,5	Spurweite und Meter
15	IGN	15	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
16	H-LP RH-HI	5	Rechter Scheinwerfer (Fernlicht)
17	H-LP LH-HI	5	Linker Scheinwerfer (Fernlicht), Anzeige und Messgeräte
18	D/L Nr.2	25	Elektrisches Türschloss
19	HAZ	10	Notfallblinker
20	ETCS	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
21	ABS Nr. 1	20	Bremssystem
22	ENG W/PMP	30	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
23	H-LP- MAIN	20	H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI
24	ABS MTR Nr. 1	30	Bremssystem
25	PI	50	EFI-HAUPT, HORN, IG2
26	ECU-B Nr. 2	5	Klimaanlage, Anzeige und Messgeräte, intelligentes Einstiegs- und Startsystem, Druckknopf-Startsystem
27	AM2	7,5	System starten
28	DRL	7,5	Tagfahrlicht
29	STRG-SPERRE	20	Startersystem
30	ABS Nr. 2	7,5	Bremssystem
31	AMPERE	15	Audiosystem
32	IGCT-HAUPT	30	IGCT Nr. 2, IGCT Nr. 3, IGCT Nr. 4, PCU, BATT FAN
33	D/C-SCHNITT	30	DOME, ECU-B Nr. 1
34	PTC HTR Nr. 1	30	Keine Schaltung
35	PTC HTR Nr. 2	30	Keine Schaltung
36	FAN	30	Elektrischer Kühlventilator
37	PTC HTR Nr. 3	30	Keine Schaltung
38	DEF	25	MIR HTR, Heckscheibenheizung
39	MIR HTR	10	Außenrückansicht, kleiner Scheibenwischer
40	BATT-LÜFTER	10	Batterie-Lüfter
41	IGCT Nr. 2	10	Hybrid System
42	IGCT Nr. 4	10	Hybrid System
43	PCU	10	Hybrid System
44	IGCT Nr. 3	10	Hybrid System

Position des Sicherungskastens im Motorraum Nr. 2

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum-Sicherungskasten Nr. 2

Nr.	Name	Ampere	Funktion
1	DC/DC	100	Hybrid System
2	ABS MTR Nr. 2	30	Bremssystem
3	HTR	40	Klimaanlage
4	EPS	50	Elektrisches Servolenkungssystem



Belegung Sicherungskasten und Relais Toyota Yaris | Baujahr 2015-2018

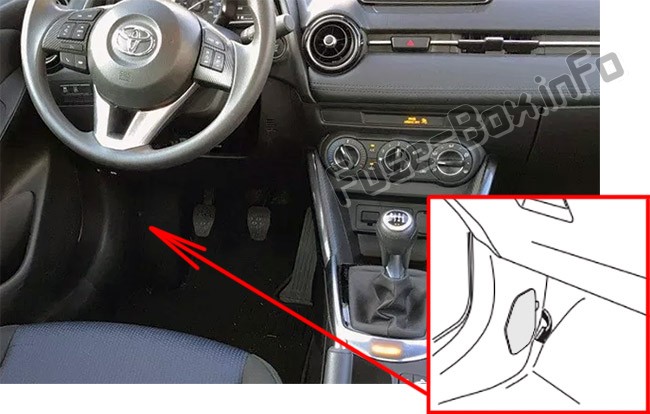

Position des Sicherungskastens im Cockpit

Der Sicherungskasten befindet sich unter der Instrumententafel (linke Seite).

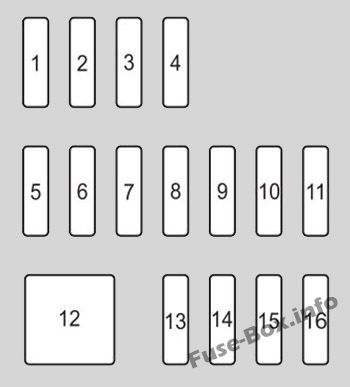

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	—	—	—
2	—	—	—
3	—	—	—
4	—	—	—
5	F.OUTLET	15	Zubehörsteckdosen
6	—	—	—
7	BEI IND	7,5	AT-Schaltanzeige (falls vorhanden)
8	SPIEGEL	7,5	Spiegel mit elektrischer Steuerung
9	—	—	—
10	P.WINDOW2	25	Elektrische Fensterheber
11	R.WISCHER	15	—
12	—	—	—
13	—	—	—
14	SRS2/ESCL	15	—
15	SITZWARM	20	Sitzheizung (falls vorhanden)
16	M.DEF	7,5	Spiegelheizung (falls vorhanden)

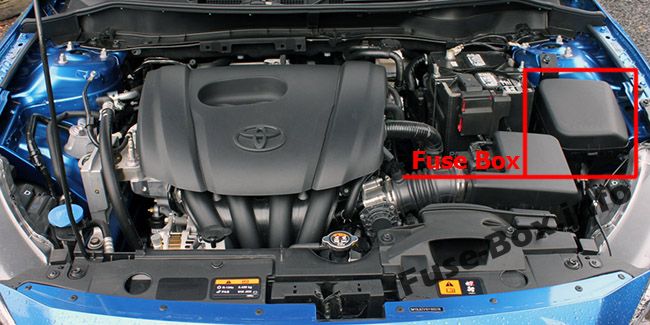

Position des Sicherungskastens im Motorraum

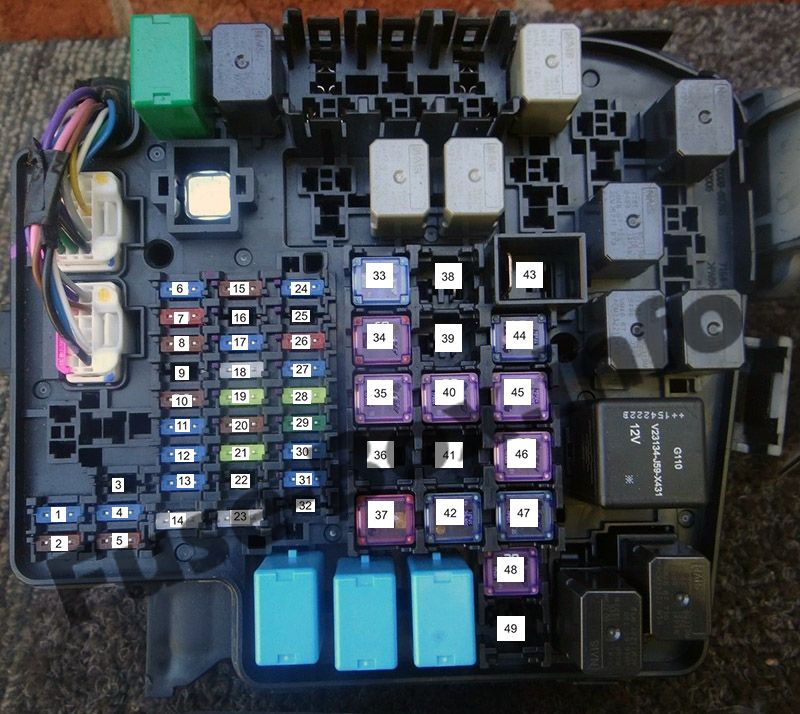

Diagramm des Sicherungskastens

Belegung der Sicherungen im Motorraum

Nr.	Name	Ampere	Funktion
1	C/U IG1	15	Zum Schutz verschiedener Stromkreise
2	MOTOR IG1	7,5	Motorsteuerungssystem
3	SCHIEBEDACH	10	—
4	INNERE	15	Deckenleuchte
5	ENG+B	7,5	Motorsteuerungssystem
6	AUDIO2	15	Audiosystem
7	METER1	10	Kombinationsmessgerät
8	SRS1	7,5	Airbag
9	METER2	7,5	Kombinationsmessgerät (falls vorhanden)
10	RADIO	7,5	Audiosystem
11	MOTOR3	15	Motorsteuerungssystem
12	MOTOR1	15	Motorsteuerungssystem
13	MOTOR2	15	Motorsteuerungssystem
14	AUDIO1	25	Audiosystem
15	A/C MAG	7,5	Klimaanlage
16	AN DER PUMPE	15	Getriebesteuersystem (falls vorhanden)
17	BEI	15	Getriebesteuersystem (falls vorhanden)
18	D.LOCK	25	Elektrische Türschlösser
19	H/L RH	20	Scheinwerfer (rechts)
20	ENG+B2	7,5	Motorsteuerungssystem
21	SCHWANZ	20	Rücklichter, Kennzeichenbeleuchtung, Standlichter
22	—	—	—
23	ZIMMER	25	Deckenleuchte
24	NEBEL	15	Nebelscheinwerfer (falls vorhanden)
25	H/REINIG	20	—
26	STOPPEN	10	Bremslichter
27	HORN	15	Horn
28	H/L LH	20	Scheinwerfer (links)
29	ABS/DSC S	30	ABS, dynamisches Stabilitätskontrollsystem
30	GEFAHR	15	Warnblinkanlage, Blinker
31	BENZINPUMPE	15	Kraftstoffsystem
32	KRAFTSTOFF WARM	25	—
33	WISCHER	20	Frontscheibenwischer und -waschanlage
34	KABINE+B	50	Zum Schutz verschiedener Stromkreise
35	VENTILATOR 2	30	Lüfter
36	BENZINPUMPE	30	—
37	ABS/DSC m	50	ABS, dynamisches Stabilitätskontrollsystem
38	EVVT	20	Motorsteuerungssystem (falls vorhanden)
39	—	—	—
40	FAN1	30	Lüfter
41	VENTILATOR 3	40	—
42	ENG.MAIN	40	Motorsteuerungssystem
43	EPS	60	Servolenkung (falls vorhanden)
44	DEFOG	40	Heckscheibenheizung
45	IG2	30	Zum Schutz verschiedener Stromkreise
46	INJEKTOR	30	Motorsteuerungssystem
47	HEIZUNG	40	Klimaanlage
48	P.WINDOW1	30	Elektrische Fensterheber
49	DCDC DE	40	—



Belegung Sicherungskasten und Relais Toyota Yaris | Baujahr 2005-2013

Position des Sicherungskastens im Fahrgastraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett (linke Seite) hinter der Abdeckung.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	SCHWANZ	10	Seitenmarkierungsleuchten, Standlichter, Rücklichter, Nummernschildleuchten, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
1	PANEL2	7.5	Wegfahrsperre, Einstiegs- und Startsystem, Nebelscheinwerfer, Beleuchtung, Lichterinnerung, Multi-Mode-Schaltgetriebe, Nebelschlussleuchte, Anlasser, Lenkschloss, Rücklicht, drahtlose Türschlosssteuerung
2	PANEL1	7.5	Beleuchtung, Steuerung der Instrumententafelbeleuchtung, Messgerät und Anzeige
3	Klimaanlage	7.5	Heckscheibenheizung, Klimaanlage
4	D TÜR	20	Elektrischer Fensterheber
5	RL-TÜR	20	Elektrischer Fensterheber für den Beifahrer hinten (linke Seite)
6	RR-TÜR	20	Elektrischer Fensterheber für den Beifahrer hinten (rechte Seite)
7	–	–	–
8	CIG	15	Steckdose
9	ACC	7.5	Türverriegelungssystem, Außenspiegel, Audiosystem
10	–	–	–
11	ID/UP / MIR HTR	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
12	–	–
13	–	–
14	RR NEBEL	7.5	Nebelschlussleuchten
15	IGN	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Wegfahrsperre, SRS-Airbagsystem, Insassenklassifizierungssystem für den Beifahrer
16	GETROFFEN	7.5	Meter und Messgerät
17	P S-HTR	15	Sitzheizung
18	D S-HTR	15	Sitzheizung
19	In Bearbeitung	20/25	Scheibenwischer
20	RR WIP	15	Heckscheibenwischer
21	WSH	15	Scheibenwaschanlage
22	ECU-IG	10	Tagfahrlichtsystem, Antiblockiersystem, elektrische Servolenkung, elektrische Fensterheber, Türverriegelungssystem, Diebstahlschutzsystem, elektrischer Kühlventilator
23	MESSGERÄT	10	Ladesystem, Blinker, Notblinker, Rückfahrscheinwerfer, Steuerung der Instrumententafelbeleuchtung, Schaltsperre, Heckscheibenheizung, Klimaanlage, Automatikgetriebe
24	OBD2	7.5	On-Board-Diagnosesystem
25	STOPPEN	10	Bremslichter, hoch angebrachtes Bremslicht, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Schaltsperre, Antiblockiersystem
26	–	–	–
27	D/L	25	Türschlosssystem
28	FR NEBEL	15	Nebelscheinwerfer vorne
29	–	–	–
30	SCHWANZ	10	Seitenmarkierungsleuchten, Standlichter, Rücklichter, Nummernschildleuchten, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
31	AM1	25	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem

Vorderseite



Nr.	Name	Ampere	Funktion
1	PWR	30	Elektrische Fensterheber
2	DEF	30	Heckscheibenheizung
3	–	–	–
Relais
R1			Zündung (IG1)
R2			Heizung (HTR)
R3			Blinker

Zusätzlicher Sicherungskasten



Nr.	Name	Ampere	Funktion
1	ACC2	7.5	Shift-Lock-System
1	AM2 Nr.2	7.5	Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Innenbeleuchtung, Lichterinnerung, elektrische Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, drahtlose Türschlosssteuerung
1	WIP-S	7.5	Ladestation
2	ACC2	7.5	Shift-Lock-System
2	AM2 Nr.2	7.5	Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Innenbeleuchtung, Lichterinnerung, elektrische Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, drahtlose Türschlosssteuerung
2	WIP-S	7.5	Ladestation

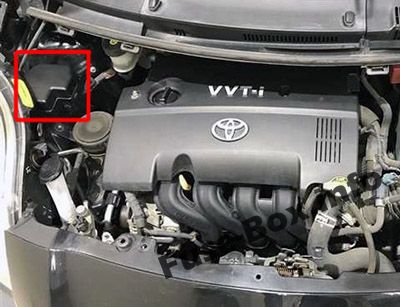

Position des Sicherungskastens im Motorraum

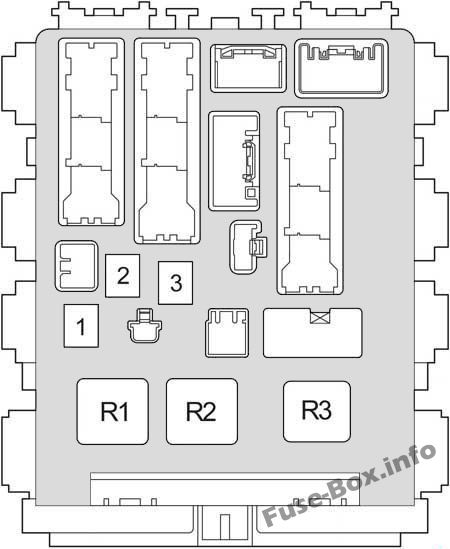

Diagramm des Sicherungskastens

Belegung der Sicherungen und Relais im Motorraum

Nr.	Name	Ampere	Funktion
1	–	–	–
2	AM2	15	Startsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
3	EFI	20	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
3	HORN	10	1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Horn
3	ECD	30	1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
4	HORN	10	1KR-FE, 1ND-TV: Hupe
4	EFI	20	1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
4	ECD	30	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem (TMMF, hergestellt ab November 2008, Produktion)
5	–	30	Ersatzsicherung
6	–	10	Ersatzsicherung
7	–	15	Ersatzsicherung
8	–	–
9	–
10	–
11	FR DEF	20
12	ABS2/VSC2	30	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
13	H-LP HAUPT	30	mit DRL: „H-LP LH/H-LP LO LH“, „H-LP LH/H-LP LO LH“, „H-LP HI LH“, „H-LP HI RH“
14	ST	30	Startsystem
15	S-LOCK	20	Lenksperrsystem
16	KUPPEL	15	Innenbeleuchtung, persönliche Beleuchtung, Diebstahlwarnanlage, Audiosystem, drahtloses Fernbedienungssystem
17	ECU-B	7.5	Wegfahrsperre, Tagfahrlichtsystem, Insassenklassifizierungssystem für den Beifahrer, elektrische Fensterheber, Türverriegelungssystem, Diebstahlwarnanlage, Messgerät und Anzeige
18	ALT-S	7.5	Ladestation
19	ETCS	10	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisches Drosselklappensteuerungssystem
20	HAZ	10	Blinker, Notblinker
21	AMT	50	Multi-Mode-Schaltgetriebe
21	BBC	40	Stop & Start-System
22	H-LP RH / H-LP LO RH	10	Rechter Scheinwerfer
23	H-LP LH / H-LP LO LH	10	Linker Scheinwerfer
24	EFI2	10	Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
24	ECD2	10	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
25	ECD3	7.5	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
26	HTR SUB2	40	435W Typ: PTC-Heizung
26	HTR SUB1	50	600 W Typ: PTC-Heizung
27	EPS	50	Elektrisches Servolenkungssystem
28	ABS1/VSC1	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
29	HTR	40	Klimaanlage
30	RDI	30	Elektrischer Kühlventilator
31	HTR SUB1	30	435W Typ: PTC-Heizung
31	HTR SUB2	30	600 W Typ: PTC-Heizung
32	H-LP CLN / PWR HTR	30	Leistungsheizung, Scheinwerferreiniger
32	HTR SUB3	30	600 W Typ: PTC-Heizung
Relais
R1			Anlasser (ST)
R2			Elektrischer Kühlventilator (LÜFTER Nr. 2)
R3			PTC-Heizung (HTR SUB1)

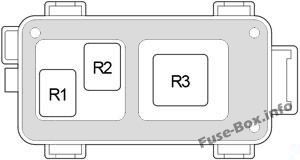

Relaisbox

Mit Tagfahrlicht

Motorraum-Relaiskasten (mit Tagfahrlicht)

Nr.	Name	Ampere	Funktion
1	–	–	–
2	–	–	–
3	H-LP HI RH	10	Scheinwerfer
4	H-LP HI LH	10	Scheinwerfer
Relais
R1			Dimmer (DIM)
R2			Fahrzeugstabilitätskontrollsystem / Antiblockiersystem / Multi-Mode-Schaltgetriebe (VSC1/ABS1/AMT)
R3			–
R4			Scheinwerfer (H-LP)
R5			PTC-Heizung (HTR SUB3)
R6			PTC-Heizung (HTR SUB2)
R7			PTC-Heizung (HTR SUB1)
R8			Fahrzeugstabilitätskontrollsystem / Antiblockiersystem (VSC2/ABS2)

Ohne Tagfahrlicht

Typ 1



Nr.	Name	Ampere	Funktion
1	–	–	–
2	–	–	–
Relais
R1			Fahrzeugstabilitätskontrollsystem (VSC1)
R2			/ Fahrzeugstabilitätskontrollsystem (FR DEF/VSC2)

Typ 2



Nr.	Relais
R1	PTC-Heizung (HTR SUB3)
R2	PTC-Heizung (HTR SUB2)
R3	Scheinwerfer / Multi-Mode-Schaltgetriebe / PTC-Heizung (H-LP/AMT/HTR SUB1)

Schmelzverbindungsblock

Nr.	Name	Ampere	Funktion
1	GLÜHEN DC/DC	80	Diesel: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem
2	HAUPTSÄCHLICH	60	ohne AMT: „EFT, „HORN“, „AM2“, „ALT-S“, „DOME“, „ST“, „ECU-B“, „ETCS“, „HAZ“, „H-LP LH/H- Sicherungen „LP LO LH“ und „H-LP RH/H-LP LO RH“.
2	HAUPTSÄCHLICH	80	Mit AMT: „EFI“, „HORN“, „AM2“, „ALT-S“, „DOME“, „ST“, „ECU-B“, „ETCS“, „HAZ“, „H-LP LH/H -LP LO LH“, „H-LP RH/H-LP LO RH“, „AMT“-Sicherungen
3	ALT	120	Ladesystem, „HTR SUB2“, „EPS“, „ABS1/VSC1“, „HTR“, „ABS2/VSC2“, „HTR SUB1“, „RDI“, „DEF“, „FR FOG“, „OBD2“, Sicherungen „D/L“, „POWER“, „RR DOOR“, „RL DOOR“, „STOP“ und „AM1“.



Belegung Sicherungskasten und Relais Toyota Yaris | Baujahr 2011-2018

Position des Sicherungskastens im Cockpit



Der Sicherungskasten befindet sich unter der Instrumententafel (linke Seite) hinter der Abdeckung.

Diagramm des Sicherungskastens

Belegung der Sicherungen im Fahrgastraum

Nr.	Name	Ampere	Funktion
1	–	–	–
2	–	–	–
3	–	–	–
4	S-HTR	15	Sitzheizung
5	–	–	–
6	–	–	–
7	ECU-B Nr. 3	7.5	Fernbedienungsspiegel (mit automatisch einklappbarem Spiegel)
8	–	–	–
9	–	–	–
10	–	–	–
11	–	–	–
12	TT/L	25	Doppelte Verriegelung
13	–	–	–
14	–	–	–
15	NEBEL FR	15	vor Januar 2013: Nebelscheinwerfer ab Januar 2013 (TMCmade): Nebelscheinwerfer (TMC – Toyota Motor Corporation)
15	NEBEL FR	7.5	ab Jan. 2013 (TMMFmade): Nebelscheinwerfer (TMMF – Toyota Motor Manufacturing France)
16	AM1	7.5	Startsystem, Motorschalter
17	STOPPEN	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Fahrzeugstabilitätskontrollsystem, Bremslichter, hochmontiertes Bremslicht
18	NEBEL RR	7.5	Nebelschlussleuchten
19	–	–	–
20	OBD	7.5	On-Board-Diagnosesystem
21	D/L	25	Elektrisches Türverriegelungssystem, Hauptkörper-ECU
22	ACC	5	Hauptkörper-ECU, Außenspiegel, Audiosystem, Schaltsperre-Steuerungssystem
23	CIG	15	Steckdosen
24	TÜR	20	Elektrische Fensterheber
25	TÜR R/L	20	Elektrische Fensterheber
26	P/W	30	Elektrische Fensterheber
27	WISCHER RR	15	Heckscheibenwischer
28	WISCHER	20	Scheibenwischer
29	WASCHMASCHINE	15	Scheibenwaschanlage
30	–	–	–
31	–	–	–
32	MESSGERÄT	10	Rückfahrscheinwerfer, Schaltsperren-Steuerungssystem, Audiosystem, Ladesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
33	Klimaanlage	7.5	Klimaanlage, Heckscheibenheizung, Außenspiegelheizung
34	ECU-IG Nr. 2	5	Fahrzeugstabilitätskontrollsystem
35	ECU-IG Nr. 1	5	Elektrischer Kühlventilator, Heckscheibenheizung, Fahrzeugstabilitätskontrollsystem, elektrisches Servolenkungssystem, Hauptkarosserie-ECU, drahtloses Fernbedienungssystem, Reifendruckwarnsystem
36	TÜR P	20	Elektrische Fensterheber
37	TÜR R/R	20	Elektrische Fensterheber
38	PANEL	5	Anzeigen und Messgeräte, Instrumententafelbeleuchtung, Schalterbeleuchtung
39	Heck NR.2	10	Standlichter, Rücklichter, Kennzeichenbeleuchtung, Seitenmarkierungsleuchten

Relaisbox



Nr.	Relais
R1	Kuppelschnitt
R2	vor Jul. 2014: Nebelscheinwerfer (FR FOG) ab Mai 2015: (STP)

Position des Sicherungskastens im Motorraum

Diagramm des Sicherungskastens Nr. 1

Belegung der Sicherungen und Relais im Motorraum-Sicherungskasten Nr. 1

Nr.	Name	Ampere	Funktion
1	ID/UP	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
2	EFI HAUPT	20	Benzin: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
2	ECD HAUPT	30	Diesel: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem
3	EFI Nr. 3	7.5	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
4	HORN	10	Horn
5	EFI Nr.2	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
6	IG2	10	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Airbagsystem, Bremslichter, Klassifizierungssystem für Beifahrer
7	IGN	15	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
8	GETROFFEN	7.5	Messgeräte und Messgeräte
9	–	–	–
10	PTC HTR Nr. 3	30	ab Jul. 2014 (TMMF): PTC-Heizung (TMMF – Toyota Motor Manufacturing France)
11	PWR HTR	25	vor Juli 2014 (TMMF): PTC-Heizung (TMMF – Toyota Motor Manufacturing France)
11	PTC HTR Nr. 2	30	ab Jul. 2014 (TMMF): PTC-Heizung (TMMF – Toyota Motor Manufacturing France)
12	EPS	50	Elektrisches Servolenkungssystem
13	ABS Nr. 2	30	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
14	DEF	30	Heckscheibenheizung, Außenspiegelheizung
15	HTR	40	Klimaanlage
16	PTC HTR Nr. 1	50	TMMF: PTC-Heizung (TMMF – Toyota Motor Manufacturing France)
16	H-LP CLN	30
17	RDI-LÜFTER	30	Elektrischer Kühlventilator
18	ABS Nr. 1	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem
19	MIR-HTR	10	Spiegelheizung, Heckscheibenheizung, Tempomat, CVT- und Schaltanzeige, Motorsteuerung
20	ECU-B Nr. 1	5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Hauptkörper-ECU
21	KUPPEL	15	Innenbeleuchtung, persönliche Beleuchtung, Audiosystem, Fahrzeugstabilitätskontrollsystem
22	BBC	40	Lade- (1NR-FE), Stopp- und Startsystem
23	ST	30	Startsystem
24	AMPERE	15	TMMF: Audiosystem, Navigationssystem, Parkassistent (Rückfahrmonitor) (TMMF – Toyota Motor Manufacturing France)
25	D/L Nr.2	25	vor Jul. 2014: Doppelverriegelung
24	PWR HTR	25	vor Juli 2014 (TMMF): Leistungsheizung (TMMF – Toyota Motor Manufacturing France)
26	DCC	30	DOME, ECU-B Nr. 1, ECU-B Nr. 2
27	STR-SPERRE	20	vor Juli 2014 (TMMF): Hintertüröffner, Wegfahrsperre, Einstiegs- und Startsystem, Anlassen, Lenkschloss, drahtlose Türschlosssteuerung (TMMF – Toyota Motor Manufacturing France)
28	ETCS	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
29	HAZ	10	Blinker, Notblinker
30	AM2	7.5	Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem
31	ECU-B Nr. 2	5	Messgeräte und Messgeräte, drahtloses Fernbedienungssystem, Reifendruck-Warnsystem, System zur Klassifizierung der Beifahrer
32	ALT-S	7.5	Ladestation
33	R/I	50	EFI HAUPT, EFI Nr. 2, EFI Nr. 3, IG2, IGN, MET, HORN
34	PTC	80	PTC-Heizung, Scheibenheizung für Außenrückspiegel
Relais
R1			Elektrischer Kühlventilator (LÜFTER Nr. 2)
R2			Elektrischer Kühlventilator (LÜFTER NR. 1)
R3			Heckscheibenheizung (DEF)
R4			Anlasser (ST)

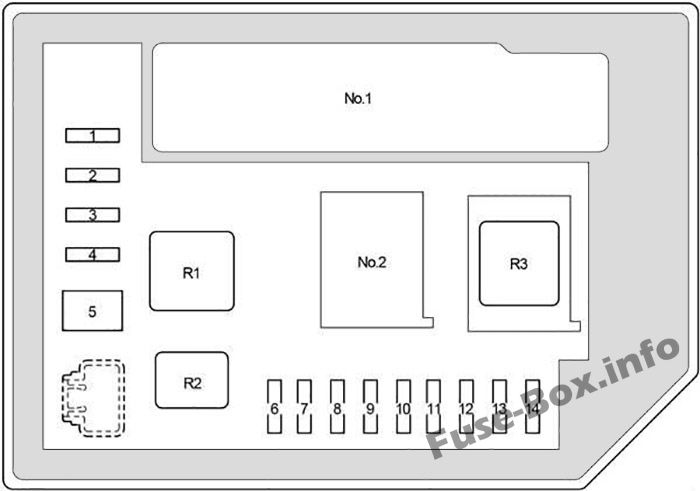

Diagramm des Sicherungskastens Nr. 2

Belegung der Sicherungen und Relais im Motorraum-Sicherungskasten Nr. 2

Nr.	Name	Ampere	Funktion
1	ST Nr.2	20	Tempomat (1NR-FE), CVT und Schaltanzeige (1NR-FE), Motorsteuerung (1NR-FE), Anlassen
2	DRL	7.5	Tagfahrlichtsystem
2	EU-DRL	15	Tagfahrlichtsystem
3	ECD Nr. 4	10	Kühlgebläse, Tempomat (1ND-TV), Motorsteuerung (1ND-TV)
3	GESCHOREN	10	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
4	H-LP HAUPT	7.5	vor Juli 2014: Klimaanlage (außer automatische Klimaanlage), automatische Lichtsteuerung, Regulierung der Leuchtweite der Scheinwerfer, automatische Lichtabschaltung
4	H-LP HAUPT	20	ab Juli 2014: Klimaanlage (außer automatische Klimaanlage), automatische Lichtsteuerung, Scheinwerfer, Leuchtweitenregulierung, automatische Lichtabschaltung
5	MMT	50	Multi-Mode-Schaltgetriebe
6	H-LP RH HI	10	Rechter Scheinwerfer (Fernlicht)
7	H-LP LH HI	10	Linker Scheinwerfer (Fernlicht), Anzeigen und Messgeräte
8	H-LP RH LO	10	Rechter Scheinwerfer (Abblendlicht)
9	H-LP LH LO	10	Linker Scheinwerfer (Abblendlicht), Nebelscheinwerfer vorn
10	–	–	–
11	–	–	–
12	–	–	–
13	–	–	–
14	–	–	–
Relais
R1			vor Juli 2014: Dimmer (DIM) ab Juli 2014: PTC-Heizung (PTC HTR NO.l)
R2			Tagfahrlichtsystem (DRL/S-HORN)
R3			Scheinwerfer (H-LP) Scheinwerfer (H-LP/US-DRL)

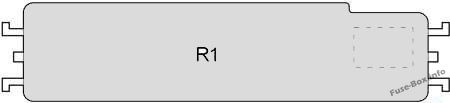

Nr.1: Vor Juli 2014



Nr.	Relais
R1	Integrationsrelais

Ab Juli 2014



№	Relais
R1	ECD Nr.2
R2	PTC HTR Nr. 2
R3	PTC HTR Nr. 3
R4	ST Nr.2



Nr.2:



Nr.	Relais
R1	–
R2	vor Jut. 2014: (O/P MTR (mit Stop & Start System)) von Jut. 2014: Dimmer (DIM (Projektorscheinwerfer))



Nr.	Relais
R1	vor Juli 2014: Multi-Mode-Schaltgetriebe (MMT) von Jut. 2014: Dimmer (DIM)

Schmelzverbindungsblock

Nr.	Name	Ampere	Funktion
1	GLÜHEN DC/DC	80	Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem
2	HAUPTSÄCHLICH	80	„BBC“, „ST“, „AMP“, „D/L NO.2“, „DCC“, „STR LOCK“, „MIR-HTR“, „ETCS“, „HAZ“, „AM2“, „ALT -S“, „R/I“, „DRL“, „EU-DRL“, „S-HORN“, „H-LP MAIN“, „H-LP RH HI“, „H-LP LH HI“, „H -LP RH LO“, „H-LP LH LO“-Sicherungen
3	ALT	120	„ID/UP“, „EPS“, „ABS NO.2“, „DEF“, „PTC“, „HTR“, „H-LP CLN“, „RDI FAN“, „ABS NO.1“, „TAIL NO.2“, „PANEL“, „DOOR R/R“, „DOOR P“, „ECU-IG NO.1“, „ECU-IG NO.2“, „A/C“, „GAUGE“, „ WASHER“, „WIPER“, „WIPER RR“, „P/W“, „DOOR R/L“, „DOOR“, „CIG“, „ACC“, „D/L“, „OBD“, „STOP“ , „AM1“, „FOG FR“-Sicherungen



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Toyota Yaris
