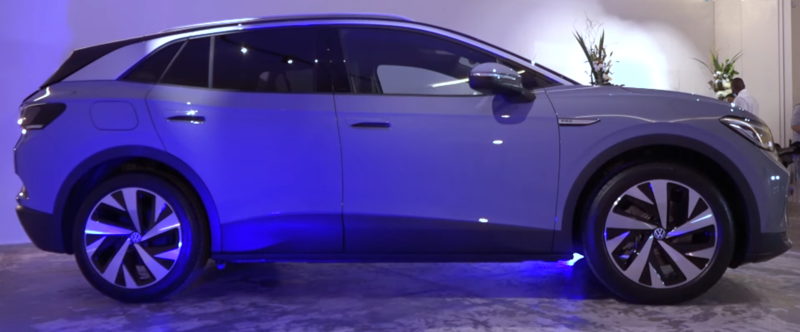

Volkswagen ID.4 IMG 3973.jpg

Bild: Alexander-93CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im VW ID.4 samt einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine Community – wir bemühen uns, all Ihre Fragen und Anliegen zeitnah zu beantworten. Geben Sie dazu nach Möglichkeit immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an.

Belegung Sicherungskasten und Relais VW ID.4 | Baujahr 2020-2022

Position des Sicherungskastens im Fahrgastraum (Sicherungstafel C -SC-)

Die Position der Sicherungen im Fahrgastraum (LHD): Volkswagen ID.4 & ID.5 (2020-2022)
Bild: Fuse-Box.info

Linkslenker: Hinter die Abdeckung greifen und in Pfeilrichtung abziehen.

Diagramm des Sicherungskastens

Diagramm des Sicherungskastens der Instrumententafel: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)
Bild: Fuse-Box.info

Belegung der Sicherungen im Sicherungskasten des Armaturenbretts

Nr. Ampere Funktion
SC1
SC2 15A Airbag-Steuergerät
SC3 25A Steuergerät für Anhängererkennung
SC4 7,5A Frontkamera für Fahrerassistenzsysteme
SC5 25A Bordnetzsteuergerät (linke Außenbeleuchtung)
SC6 30A Bordnetzsteuergerät (Innenbeleuchtung)
SC7 30A Steuergerät für Heizung und Klimaanlage (Sitzheizung)
SC8 15A Steuergerät für Schiebedachverstellung
SC9 30A Türsteuergerät Fahrerseite (für Modelle mit Linkslenkung) Türsteuergerät Beifahrerseite für Modelle mit Rechtslenkung) Türsteuergerät Fahrerseite hinten (für Modelle mit Linkslenkung) Türsteuergerät Hintertür Beifahrerseite für Modelle mit Rechtslenkung )
SC10 10 A Linke Rücklichtgruppe. Mittlere Rücklichtgruppe
SC11 15A Steuergerät für Anhängererkennung
SC12
SC13 40 A Bordnetzsteuergerät (Zentralverriegelung)
SC14 30A Steuergerät für digitales Soundpaket
SC15
SC16
SC17 5A Steuergerät für Einparkhilfe Steuergerät für Spurwechselassistent Steuergerät für Spurwechselassistent 2
SC18 5A Steuergerät für elektronische Lenksäulenverriegelung Steuergerät für Heckklappenöffnung Schnittstelle für Einstiegs- und Startsystem Steuergerät 2 für Einbruchschutz Steuergerät 3 für Einbruchschutz Steuergerät 4 für Einbruchschutz Steuergerät 5 für Einbruch Schutz Steuergerät für mobilgesteuertes Zugangs- und Startberechtigungssystem Motorsound-Generator Modul 2
SC19 5A Steuergerät Notrufmodul und Kommunikationseinheit Steuergerät mit Anzeigeeinheit für Fahrerinformationssystem
SC20 7,5A/10A Telefonhalterung Steuergerät für Sende- und Empfangsstabilisierung USB-Anschluss 1
SC21 7,5A Heckklappengriff Steuergerät für Overhead-Kamera
SC22 10 A Motor-/Motorsteuergerät
SC23 5A Kontrolleinheit für den Internetzugang
SC24 10 A Rechte Rücklichtgruppe. Mittlere Rücklichtgruppe
SC25 25A Sicherheitsgurt vorne links
SC26 30A Türsteuergerät auf der Fahrerseite (für Modelle mit Rechtslenkung) Türsteuergerät auf der Beifahrerseite (für Modelle mit Linkslenkung) Türsteuergerät auf der Fahrerseite hinten (für Modelle mit Rechtslenkung) Türsteuergerät auf der Beifahrerseite (für Modelle mit Linkslenkung). Modelle)
SC27 25A Sicherheitsgurt vorne rechts
SC28 10 A Batterieregelungssteuergerät Wartungsstecker für Hochvoltsystem
SC29 15A Steuergerät für Anhängererkennung
SC30 25A/20A Steuergerät 1 für Informationselektronik
SC31 25A Steuergerät für Anhängererkennung
SC32 25A Bordnetzsteuergerät (rechte Außenbeleuchtung)
SC33
SC34 15A Steuergerät für Heizung und Klimaanlage
SC35
SC36 40A Steuergerät für Frischluftgebläse
SC37 30A Steuergerät für Heckklappe
SC38 7,5A Steuergerät für Massagesitz vorne links Steuergerät für Massagesitz vorne rechts
SC39 15A Steuergerät für Lenksäulenelektronik
SC40 7,5A/10A Alarmhorn
SC41 5A Datenbus-Diagnoseschnittstelle
SC42
SC43 7,5A Bedien- und Anzeigeeinheit für die Fondklimaanlage. Sensor für Kohlendioxidkonzentration im Innenraum. Fahrzeuginnentemperatursensor. Relais für beheizbare Heckscheibe
SC44 7,5A Bedieneinheit für Fensterheber in der Fahrertür Diagnoseanschluss Lichtschalter (Abblendlicht) Regen- und Lichtsensor, Hintergrundbeleuchtung ID. Licht
SC45 5A Steuergerät für Lenksäulenelektronik
SC46 7,5A/10A Anzeigeeinheit für Frontinformations-Anzeige- und Bedieneinheit-Steuergerät Steuergerät für Head-up-Display
SC47 10 A Elektronisch gesteuertes Dämpfungssteuergerät
SC48 7,5A/10A USB-Ladebuchse 1
SC49
SC50
SC51
SC52 20A 12-V-Steckdose 3
SC53
SC54
SC55
SC56
SC57
SC58 7,5A Steuergerät für mobil gesteuertes Zugangs- und Startberechtigungssystem
SC59 7,5A Steuergerät für Sitzbelegungserkennung, Relais für Steckdosen, automatisch abblendender Innenspiegel
SC60 7,5A Diagnoseverbindung
SC61 5A Leistungs- und Steuerelektronik für Elektroantrieb Leistungs- und Steuerelektronik 2 für Elektroantrieb
SC62
SC63
SC64
SC65
SC66 15A Heckscheibenwischermotor
SC67 30A Frequenzmodulation (FM) Frequenzfilter im Pluskabel Heckscheibenheizung
R1   Relais für Steckdosen
R2   Spannungsversorgungsrelais Klemme 15
R3   Relais für beheizbare Heckscheibe

Einzelne Sicherungen

Einzelne Sicherungen: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)
Bild: Fuse-Box.info
Nr. Ampere Funktion
A 30A Potentiometer für elektrische Anhängerbremsen (für amerikanische Märkte)
B
C 15A Steuergerät für Fahrersitzverstellung
D 15A Steuergerät für Beifahrersitzverstellung

Position des Sicherungskastens im Motorraum

Die Position der Sicherungen im Motorraum: Volkswagen ID.4 & ID.5 (2020-2022)
Bild: Fuse-Box.info
  1. Entriegeln und öffnen Sie die Motorhaube.
  2. Drücken Sie den Verriegelungsknopf in Pfeilrichtung (Pfeile), um den Deckel des Sicherungskastens (1) zu entriegeln.
  3. Heben Sie die Abdeckung ab.

Diagramm des Sicherungskastens (Sicherungsfeld B -SB-)

Diagramm des Sicherungskastens unter der Motorhaube: Volkswagen ID.4 und ID.5 (2020, 2021, 2022)
Bild: Fuse-Box.info

Belegung der Sicherungen im Sicherungskasten des Motorraums

Nr. Ampere Funktion
F1
F2 7,5A ABS-Steuergerät
F3 10 A Ladegerät 1 für Hochvoltbatterie Leistungs- und Steuerelektronik für Elektroantrieb Leistungs- und Steuerelektronik 2 für Elektroantrieb
F4 30A Scheinwerfer vorne links
F5 30A Scheinwerfer vorne rechts
F6 7,5A Adaptive Geschwindigkeitsregelanlage
F7 30A Scheibenwischer vorne, rechts
F8
F9 15A Bordnetzsteuergerät (Hupe)
F10 30A Steuergerät für Wischermotor Scheibenwischer vorn links
F11 7,5A Relais der Klimaanlage
F12 7,5A Modul Motorgeräuschgenerator 1
F13 25A ABS-Steuergerät
F14
F15 40A ABS-Steuergerät
F 16 50A Kühlerlüfter
F17 40A Beheizte Windschutzscheibe
F18
F19
F20
F21
F22
F23 10 A Motor-/Motorsteuergerät
F24 5A Kühlerlüfter
F25 10 A Kühlmittelpumpe für Hochvoltbatterie PTC-Heizelement 3
F26 10 A Kühlmittelpumpe für Niedertemperaturkreislauf. Stellmotor für Kühlerrollo
F27
F28
F29
F30
F31
F32 50A Bremsservo
R1   Hauptrelais
R2   Relais für beheizte Windschutzscheibe
R3   Hupenrelais
R4
R5
R6   Relais der Klimaanlage

Hochleistungssicherungen (Sicherungsfeld A -SA-)

Hochleistungssicherungen: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)
Bild: Fuse-Box.info
Nr. Ampere Funktion
508 Batterie
SA1 350A Spannungsumwandler
SA2 80A Steuergerät für Batterieüberwachung Steuergerät für Servolenkung
SA3 100A Sicherungshalter C
SA4 100A Sicherungshalter C
SA5
SA6 125A Sicherungshalter B

Video: Informationen & Hinweise zum Wechsel der Sicherungen im Kfz
