H7 LED Birne am Ford S-Max nachrüsten (Abblendlicht, Frontscheinwerfer) | Anleitung zum Osram Modell mit Halogen H7 Fassung

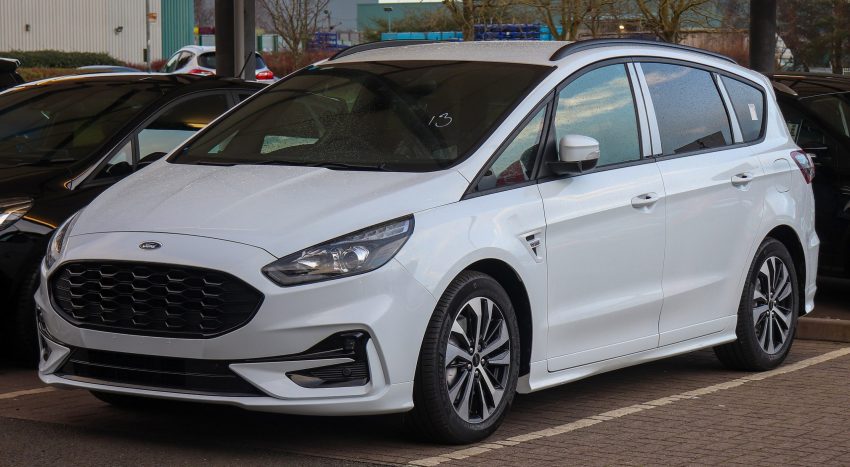

Weißer Ford S Max 2. Generation
Wir untersuchen die H7 LED Nachrüstung am Ford S-Max!

Bild: VauxfordEigenes Werk, CC BY-SA 4.0, Link

Auch beim Ford S-Max ist es möglich, das moderne LED Licht nachzurüsten, ohne einen komplett neuen Scheinwerfer zu kaufen. Diese Technologie bietet nicht nur ein helleres Licht, das die Sicherheit steigert. Auch die Lichtfarbe erzeugt eine moderne Optik, die das Gesamtbild des Autos verbessert.

Bisher war die Umrüstung auf LED Licht mit Hürden verbunden. Seit Ende 2020 ist es möglich, einen gesetzeskonformen Umbau durchzuführen. Ein bekannter Hersteller bietet eine Lösung an, welche über die notwendige Zulassung für den deutschen Straßenverkehr verfügt.

Damit Sie vor Problemen und Ärger geschützt sind, sollten Sie einige Voraussetzungen beachten. Mit einer ausführlichen Anleitung erklären wir Ihnen, wie der Umbau vorzunehmen ist und welche rechtlichen Bedingungen zu erfüllen sind.

Weiterhin haben wir am Ende des Ratgebers ein interessantes Video verlinkt, das wichtige Informationen zur LED Umrüstung am Ford S-Max bereitstellt.

Diese Anleitung gilt für den Ford S-Max mit folgenden Merkmalen:

  • Ford S-Max
    • Variante/Typ WA6 (CJ)
    • Baujahr ab 09.15
    • Scheinwerfergenehmigung Nr. E9 11642

Information: Bitte prüfen Sie vor dem Umbau, ob sich die Genehmigung verändert hat!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

LED Nachrüstung am Ford S-Max mit den Osram LED Night Breaker

Die LED Night Breaker von Osram sind die einzigen LED Leuchten auf dem Markt, die über eine deutsche Zulassung gemäß §22a StVZO verfügen. Wenn Sie eine legale Umrüstung vornehmen möchten, kommen Sie um dieses Produkt, das die erforderliche KBA-Genehmigung besitzt, nicht herum.

Wichtig: Die Genehmigung der Osram LED Night Breaker gilt nicht automatisch für alle Modelle des Ford S-Maxi. Bevor Sie die LED Leuchten an Ihrem Fahrzeug einbauen, müssen Sie noch einmal die aktuelle Zulassung prüfen!

Schauen Sie auf dem Internetauftritt von Osram, um die aktuelle Kompatibilitätsliste zu finden. Sie müssen nicht nur den Fahrzeugtyp vergleichen, sondern auch die Scheinwerfer-Genehmigungsnummer prüfen. Diese Nummer, die mit einem „E“ sowie einer Zahl in einem Kreis beginnt, ist auf der innenliegenden Seite des Scheinwerfers zu finden.

Aktuell im Angebot
Osram Night Breaker H7 Halogen-LED Birne für den Ford S-Max ...
  • OSRAMs erstes für die Straße zugelassenes LED-Abblendlicht in Deutschland und Österreich! Besser sehen und gesehen werden, für mehr Sicherheit im Straßenverkehr,...
  • Das Modell ist nicht universell kompatibel. Prüfen Sie vor dem Kauf die aktuelle Kompatibilitätsliste und weitere rechtliche Hinweise auf osram.de/ledcheck. Folgen Sie...
  • Bis zu 220% mehr Helligkeit (im Vergleich zu Minimum ECE R112 Anforderungen. Zusätzlich 50% weniger Blendung): Kaltweiße LED-Nachrüstung mit tageslichtähnlicher...
  • Die H7-LED Lampe der NIGHT BREAKER Familie bietet bis zu 5 Mal längere Lebensdauer (im Vergleich zu Halogenlampen)
  • RECHTLICHER HINWEIS: Gilt nur für die Länder, in denen eine Straßenzulassung vorliegt (Deutschland, Österreich) und für die in der Kompatibilitätsliste...

Affiliate Links / Bilder von der Amazon Product Advertising API. Bitte überprüfen Sie bei jedem Ersatzteil immer noch einmal die spezifische Kompatibilität zu Ihrem Fahrzeug in der Kopfleiste im Shop!

Rechtliche Bedingungen: Allgemeine Bauartgenehmigung immer mitführen!

Es ist wichtig, dass Sie immer die allgemeine Bauartgenehmigung (ABG) mitführen. Wir empfehlen Ihnen, das Dokument auszudrucken und ins Fahrzeug zu legen, damit Sie für mögliche Kontrollen vorbereitet sind. Sie erhalten die ABG, wenn Sie den QR-Code auf der Verpackung der LED Leuchten mit Ihrem Smartphone scannen oder die 7-stellige Ziffer in der Osram Trust App eingeben.

Weiterhin ist es erforderlich den kleinen Aufkleber, der sich ebenfalls in der Verpackung der Osram LED Night Breaker befindet, gut sichtbar im Motorraum zu fixieren.

Detaillierte Anleitung: H7 LED nachrüsten am Ford S-Max

  1. Der Einbau der LED Leuchten am Ford S-Max ist nicht schwer und lässt sich auch ohne Kfz-Erfahrung vornehmen.
  2. Tragen Sie Arbeitshandschuhe. Zudem sollten Sie das notwendige Werkzeug bereitlegen. Sie benötigen einen 30er Torx als Schraubendreher oder als Ratsche mit Verlängerung.
  3. Die Zündung ist auszuschalten, bevor Sie mit dem Umbau beginnen. Zudem empfehlend wir, die Handbremse anzuziehen.
  4. Öffnen Sie die Motorhaube und wenden Sie sich dem ersten Scheinwerfer zu.
  5. Nun müssen Sie die beiden Schrauben lösen, mit denen der Scheinwerfer befestigt ist. Die erste Schraube befindet sich direkt an der Oberseite, die zweite Schraube ist etwas versteckt an der vorderen Spitze des Scheinwerfers.
  6. Anschließend ziehen Sie den Stecker ab, damit Sie den ganzen Scheinwerfer abnehmen können. Im Zweifel kann ein Schlitzschraubendreher helfen, die Arretierung des Steckers zu lösen.
  7. Entfernen Sie die runde Schutzkappe, hinter der sich das Abblendlicht befindet.
  8. Nehmen Sie den Leuchtensockel in die Hand und drehen Sie eine Viertelumdrehung gegen den Uhrzeigersinn. Dann lässt sich die Birne entnehmen.
  9. Ziehen Sie die alte Halogenbirne aus dem Leuchtensockel. Nun stecken Sie den Stecker der neuen LED Leuchte ein.
  10. Schieben Sie die LED Lampe in das Gehäuse und drehen Sie den Sockel im Uhrzeigersinn fest.
  11. Stecken Sie auch das Kabel in das Gehäuse. Dann können Sie die runde Abdeckung wieder montieren.
  12. Bringen Sie den Scheinwerfer wieder an seine Position und schließen Sie das Kabel an, sodass es hörbar einrastet.
  13. Zum Schluss schrauben Sie den Scheinwerfer mit den beiden Schrauben wieder fest.
  14. Wiederholen Sie den Vorgang (Schritte 5 bis 13) am anderen Scheinwerfer.
  15. Prüfen Sie das Licht auf seine Funktion. Dann ist die LED Umrüstung am Ford S-Max schon abgeschlossen.


Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!



Kosten & Zeitaufwand für das LED nachrüsten am Ford S-Max

Der Einbau der H7 LED Leuchten am Ford S-Max ist nicht schwer, sodass der Vorgang auch ohne Fachkenntnisse in circa 30 Minuten abgeschlossen ist. Die LED Night Breaker (H7) von Osram kosten rund 120 Euro, doch der Umbau auf die LED Technologie lohnt sich allemal.

Informatives Video zur allgemeinen LED Umrüstung

https://www.youtube.com/watch?v=8GOthgejk6o
