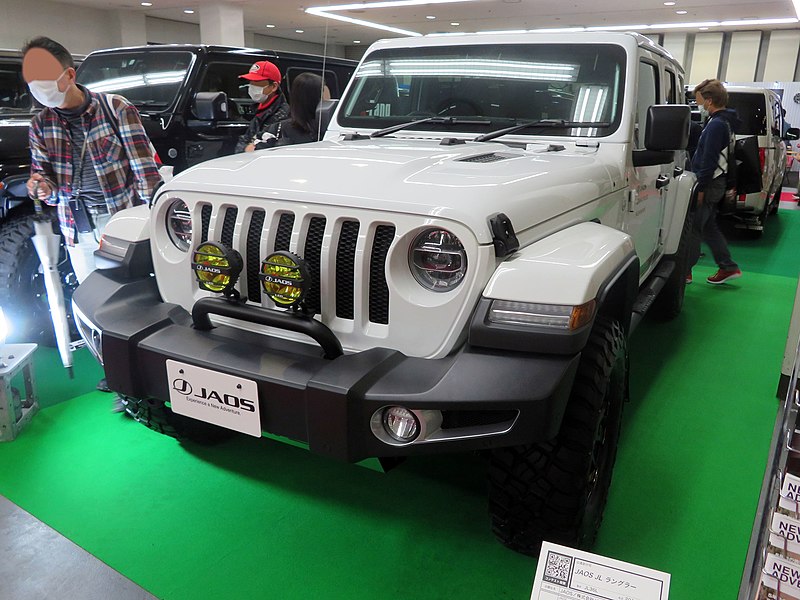

"Osaka

Bild: X-fang.jpg“>

Bild: Tokumeigakarinoaoshima – CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen im Jeep Wrangler samt einer Tabelle der Belegung aller Sicherungen (z.B. Abblendlicht, Radio, Zigarettenanzünder, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

Kommentar verfassen!

Nachricht schicken!

Inhaltsverzeichnis dieses Ratgebers anzeigen

Belegung Sicherungskasten und Relais Jeep Wrangler JL | Baujahr 2019

Der Zigarettenanzünder des Jeep Wrangler wird über die Sicherungen F43, F45 und F52 im Sicherungskasten im Motorraum gesteuert.

Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Diese Einheit enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit Position, Funktion und Größe jeder wartungsfähigen Sicherung/Relais gekennzeichnet.

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	—	15A blau	Kühlerkühlmittelpumpe für niedrige Temperaturen (LTR) – falls vorhanden
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10		15A blau	Schlüsselzündungsknoten (KIN); Hochfrequenz-Hub (RF-HUB); Elektrische Lenksäulenverriegelung (ESCL).
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15		15A blau	Instrumententafel-Cluster (IPC); Switch – eine Reihe von hochfesten elektrischen Geräten (SWITCH BANK-HD ELEC).
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa		CBC 1 Fahrzeuginnenbeleuchtung
F21	–	20A gelb	Heckscheibenwischer
F22		10A rot	Motorsteuergerät (ECM); Antriebsstrang-Steuermodul (PCM); Motor-Generator-Einheit (MGU) AUFWACHEN; Power Pack Unit (PPU) AUFWACHEN.
F23	—	10A rot	Antriebsstrang-Steuermodul (PCM); Motorsteuergerät (ECM).
F24	–	–	Reservieren
F25	–	10A rot	Bewegung des Moduls über das Kabel (MOD.SBW)
F26	40A grün		Central Body Control Unit (CBC) 2 – Außenleuchten
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün		Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün		CBC 4 – Außenbeleuchtung Nr. 2
F30	–	–	Reservieren
F31	–	10A rot	Diagnoseanschluss
F32		10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD); Lenksäulensperre (SCL); Passagierklassifizierungsmodul (OCM); Fahreranwesenheitserkennungsmodul (DPDM).
F33		10A rot	ParkTronics-System (PTS); Infrarotkameramodul (IRCM); Anzeigen – Airbag-Deaktivierung (AIRBAG DISABLE LMPS).
F34		10A rot	Elektronische Stabilitätskontrolle (ESC); Elektrohydraulische Servolenkung (EHPS); Smart Belt Control Module (SBCM) AUFWACHEN
F35	30 Ampere Rosa	–	Hauptbremszylinder – falls vorhanden
F36	30 Ampere Rosa	–	Anhängerkupplungsmodul – Falls vorhanden
F37	30 Ampere Rosa	–	7-W-Anhängerstecker – falls vorhanden
F38	20A blau	–	ECM-Motorsteuergerät
F39	–	–	Reservieren
F40		15A blau	Antriebsstrang-Steuermodul (DTCM); Achsensperre (AXLE LOC) FT_RR.
F41		15A blau	Kombiinstrument (IC); Security GateWay (SGW) WACH AUF.
F42		10A rot	Stromversorgungs-Steuerrelais (elektrischer Stopp/Start); Ersatzteil (Riemen-Starter-Generator) – Falls vorhanden.
F43		20A gelb	Steckdose im Kofferraum
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	Kofferraumsteckdose (ZÜNDUNG)
F46	—	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORC Fahrgastrückhaltesystem Controller
F50	–	10A rot	HD ACC – falls vorhanden
F51		10A rot	digitales Fernsehen (DSRQ); USB; Innenrückspiegel (ISRVM); Kompassmodul (CSGM).
F52	–	20A gelb	Feuerzeug
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	Temperatursensor im Fahrzeug
F57	–	20A gelb	Fahrersitzheizung
F58	–	20A gelb	Beifahrersitzheizung
F59	–	–	Reservieren
F60		15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	—	10A rot	Linker Toter-Winkel-Sensor (LBSS); Rechter Toter-Winkel-Sensor (RBSS).
F62	–	–	Reservieren
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-Gebläse MTR FRT
F67	–	–	Reservieren
F68	–	–	Reservieren
F69		5A Hellbraun	MGU-Stromaggregat; Riemen-Starter-Generator (BSG) – falls vorhanden.
F70		25A transparent	Zündspule (Benzin); Glühkerze (Diesel).
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75		10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM); Riemen-Starter-Generator (BSG) – falls vorhanden.
F76	–	20A gelb	ECM (Benzin)/PCM (Diesel)
F77	–	10A rot	Spiegelheizung
F78	—	10A rot	COMP/EINBRUCH/SIGNALER/EINBRUCHMELDER
F79	–	20A gelb	SMART BAR CTRL MOD
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	Heckscheibenheizung (EBL)
F82	30 Ampere Rosa	–	Kraftstoffheizung – falls vorhanden
F83	60A gelb		Glühkerze – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-Sensor – falls vorhanden
F86	30 Ampere Rosa	–	Bremsvakuumpumpe 2 (BRAKE VAC PMP 2) – Falls vorhanden
F87	–	10A rot	Pumpenentlüftung – Falls vorhanden
F88	20A blau	–	NOx-Sensor Nr. 1/ Nr. 2 – falls vorhanden
F89		10A rot	Lenksäulensteuermodul (SCCM) / Tempomat (CRUISE CTL) / Digital TV (DTV)
F90	20A blau	–	TRLR TOW PARK LMP – falls vorhanden
F91	–	20A gelb	Horn
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	—	10A rot	Reifendrucküberwachung (TPM); RF-Hub-System (CORAX).
F95	–	–	Reservieren
F96	–	10A rot	Stromversorgung Seitenspiegel
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU, Ventile
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	Dualer USB-Anschluss
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-Kühlpumpe – Falls vorhanden
F105		10A rot	Integrierter zentraler Stack (ICS); Wärmebelüftete Klimaanlage (HVAC).
F106	40A grün	–	Elektronische Geschwindigkeitsregelung (ESC) – MTR-PUMPE
F107		20A gelb	TRAILER TOW STOP/TURN LT – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	—	20A gelb	TRAILER TOW STOP/TURN RT – Falls vorhanden
F110	30 Ampere Rosa	–	Wechselrichter
F111	20A blau	–	ANHÄNGERSCHLEPP-BACKUP – Falls vorhanden

Belegung Sicherungskasten und Relais Jeep Wrangler JL | Baujahr 2017 bis 2018

Der Zigarettenanzünder des Jeep Wrangler wird über die Sicherungen F43, F45 und F52 im Sicherungskasten im Motorraum gesteuert.

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	RDS
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	LTR-Kühlpumpe – Falls vorhanden
F08	–	15A blau	TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	KIN/RF/ESCL-Hub
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	IPC/SWITCH BANK-HD ELEK
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	Kupplung der Klimaanlage
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	CBC 1 Fahrzeuginnenbeleuchtung
F21	–	20A gelb	Heckscheibenwischer
F22		10A rot	Motorsteuergerät (ECM); Antriebsstrang-Steuermodul (PCM); Motor-Generator-Einheit (MGU) AUFWACHEN; Power Pack Unit (PPU) AUFWACHEN.
F23	–	10A rot	PCM/ECM
F24	–	–	Reservieren
F25	–	10A rot	MOD.SBW
F26	40A grün	–	Central Body Control (CBC) 2 – Außenbeleuchtung
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	CBC 3-VERSORGUNGSSCHLÖSSER
F29	40A grün	–	CBC 4 – Außenbeleuchtung Nr. 2
F30	–	–	Reservieren
F31	–	10A rot	Diagnoseanschluss
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD); Lenksäulensperre (SCL); Passagierklassifizierungsmodul (OCM); Fahreranwesenheitserkennungsmodul (DPDM).
F33	–	10A rot	PTS/IRCM/AIRBAG LMPS AUSSCHALTEN
F34	–	10A rot	ESC/EHPS/SBCM AUFWACHEN
F35	30 Ampere Rosa	–	Hauptbremszylinder – falls vorhanden
F36	30 Ampere Rosa	–	Anhängerkupplungsmodul – falls vorhanden
F37	30 Ampere Rosa	–	7-W-Anhängerstecker – falls vorhanden
F38	20A blau	–	ECM
F39	–	–	Reservieren
F40	–	15A blau	DTCM/ACHSENSPERRE FT_RR
F41	–	15A blau	IC/SGW WACH AUF
F42		10A rot	PCR CTRL FEED (ESS)/SPARE (BSG) – Falls vorhanden
F43		20A gelb	Steckdose im Kofferraum
F44	–	10A rot	IRCAM-Heizung
F45	–	20A gelb	Kofferraumsteckdose (ZÜNDUNG)*
F46	—	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORK
F50	–	10A rot	HD ACC – falls vorhanden
F51	–	10A rot	DSRC/USB/ISRVM/CSGM
F52	–	20A gelb	Feuerzeug
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	Temperatursensor im Fahrzeug
F57	–	20A gelb	Fahrersitzheizung
F58	–	20A gelb	Beifahrersitzheizung
F59	–	–	Reservieren
F60	–	15A blau	CSWM (HTD STR WHEEL)
F61	–	10A rot	LBSS/RBSS
F62	–	–	Reservieren
F63	–	10A rot	ORK
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-Gebläse MTR FRT
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU-Stromaggregat; Riemen-Starter-Generator (BSG) – falls vorhanden.
F70		25A Klar	Zündspule (Benzin); Glühkerze (Diesel).
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	PPU-BPCM und APM (BSG) – falls vorhanden
F76	–	20A gelb	ECM (Benzin)/PCM (Diesel)
F77	–	10A rot	Spiegelheizung
F78		10A rot	COMP/EINBRUCH/SIRENE/EINBRUCHSENSOREN
F79	–	20A gelb	SMART BAR CTRL MOD
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	Heckscheibenheizung (EBL)
F82	30 Ampere Rosa	–	Kraftstoffheizung – falls vorhanden
F83	60A gelb		Glühkerze – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-Sensor – falls vorhanden
F86	30 Ampere Rosa	–	BREMSVAC PMP 2 – Falls vorhanden
F87	–	10A rot	Pumpenentlüftung – Falls vorhanden
F88	20A blau	–	NOx-Sensor Nr. 1/ Nr. 2 – falls vorhanden
F89	–	10A rot	SCCM/CRUISE CTL/DTV
F90	20A blau	–	TRLR TOW PARK LMP – falls vorhanden
F91	–	20A gelb	Horn
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	–	10A rot	TPM/KORAX
F95	–	–	Reservieren
F96	–	10A rot	Stromversorgung Seitenspiegel
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU, Ventile
F101	30 Ampere Rosa	–	DCM
F102	–	15A blau	Dualer USB-Anschluss
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-Kühlpumpe – Falls vorhanden
F105	–	10A rot	ICS/HLK
F106	40A grün	–	ESC, Pumpe
F107	–	20A gelb	TRAILER TOW STOP/TURN LT – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	–	20A gelb	TRAILER TOW STOP/TURN RT – Falls vorhanden
F110	30 Ampere Rosa	–	Wechselrichter
F111	20A blau	–	ANHÄNGERSCHLEPP-BACKUP – Falls vorhanden

Belegung Sicherungskasten und Relais Jeep Wrangler JK | Baujahr 2017 bis 2018

Sicherungskasten Belegung

Nr.	Patronensicherung	Mini-Sicherung	Beschreibung
J1	–	–	–
J2	30 Ampere Rosa	–	Switchbox-Modul
J3	–	–	–
J4	25A Klar	–	Fahrertürknoten
J5	25A Klar	–	Knoten der Beifahrertür
J6	40A grün	—	Pumpe des Antiblockiersystems (ABS); Stabilitätskontrollsystem.
J7	30 Ampere Rosa	—	Ventil des Antiblockiersystems (ABS); Stabilitätskontrollsystem.
J8	–	–	–
J9	40A grün	–	PZEV Sec Engine/Flexible Fuel – Falls vorhanden
J10	30 Ampere Rosa		Scheinwerferwaschrelais; Manifold-Tuning-Ventil.
J11	30 Ampere Rosa	–	Stabilisator
J12	–	–	–
J13	60A gelb	–	Zugluft bei ausgeschalteter Zündung (IOD) – Primär
J14	40A grün	–	Heckentfroster
J15	40A grün	–	Frontgebläse
J17	40A grün	–	Anlassermagnet
J18	20A blau	—	Antriebsstrang-Steuermodul (PCM); Getriebebereich.
J19	60A gelb	–	Kühlerlüfter
J20	30 Ampere Rosa	–	Frontscheibenwischer
J21	20A blau	–	Unterlegscheibe vorne/hinten
J22	–	–	Reservieren
M1		15A blau	Mittig hoch montiertes Bremslicht (CHMSL); Bremslichtschalter.
M2	–	20A gelb	Relais für Anhängerbeleuchtung (Bremslicht)
M3	–	20A gelb	Relais für Vorder-/Hinterachssperre
M4	–	2A Grau	Uhr Frühling
M5	–	25A transparent	Stromrichter – falls vorhanden
M6	–	20A gelb	Steckdose Nr. 1; Regensensor.
M7	–	20A gelb	Steckdose Nr. 2
M8	–	20A gelb	Sitzheizung vorn
M9	–	20A gelb	Beheizbarer Rücksitz – falls vorhanden
M10		15A blau	Zündung AUS – Fahrzeug-Unterhaltungssystem, digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprecheinrichtung, RADIO, Antenne, universeller Garagentoröffner, Schminkbeleuchtung
M11	—	10A rot	(Zündung aus) Klimaanlage, Motorhaubenlampe
M12	–	30A grün	Verstärker
M13		20A gelb	Pickup bei ausgeschalteter Zündung – Fahrerhausknoten, drahtloses Steuermodul, Sirene, Multifunktionsschalter
M14	–	20A gelb	Ziehen eines Anhängers (nur Export)
M15		20A gelb	Klimaanlage, Rückspiegel, Fahrerhausknoten, Verteilergetriebeschalter, Multifunktionsschalter, Reifendrucküberwachung, Glühkerzenmodul – nur Diesel-Export
M16	–	10A rot	Airbagmodul
M17	–	15A blau	Linkes Rück-/Kennzeichen-/Standlicht
M18	–	15A blau	Rück-/Park-/Lauflicht rechts
M19	–	25A Klar	Automatische Abschaltung (ASD Nr. 1 und Nr. 2)
M20	—	15A blau	Fahrerhausknoten Innenbeleuchtung, Schaltereinheit
M21	–	20A gelb	Automatische Abschaltung (ASD Nr. 3)
M22	–	10A rot	Rechtes Horn (hoch/tief)
M23	–	10A rot	Linkes Horn (hoch/tief)
M24	–	25A Klar	Heckscheibenwischer
M25	–	20A gelb	Kraftstoffpumpe, Dieselhebepumpe – Nur für den Export
M26		10A rot	Fensterschalter, Fensterschalter Fahrerseite
M27	–	10A rot	Stromversorgung Zündschalter, Funkmodul
M28	–	10A rot	Antriebsstrangsteuermodul
M29	–	10A rot	Fahrsystem
M30	–	15A blau	Frontwischermotor, Diagnosekabel J1962
M31	–	20A gelb	Ersatzlampen
M32	–	10A rot	Airbag-Controller, TT EUROPE
M33	–	10A rot	Antriebsstrangsteuerung
M34	—	10A rot	Parkassistent, Klimaanlage, Scheinwerferreinigung, Kompass
M35	–	10A rot	Beheizte Spiegel
M36	–	20A gelb	Steckdose
M37		10A rot	Antiblockiersystem, elektronische Stabilitätskontrolle, Bremslichtschalter, Kraftstoffpumpenrelais
M38	–	25A Klar	Motoren sperren/entsperren

Relais

Nr.	Beschreibung
K1	Zündung (Werk/Zubehör)
K2	Zündung (Laufen)
K3	Anlasser
K4	Zündung (Run-Start)
K5	Getriebesteuermodul (TCM)
D6	Heckscheibenheizung (Hardtop)
K7	Nicht benutzt
K8	Nicht benutzt
K9	Nicht benutzt
K10	Automatische Abschaltung
K11	Kühlerlüftersteuerung

Helfen Sie, CarWiki mit Ihrem Wissen zu erweitern!

CarWiki lebt von den Beiträgen der Leser & der Community! Können Sie selbst hilfreiche Erkenntnisse oder Einsichten rund um Ihr Fahrzeug beisteuern? Hinterlassen Sie einen Kommentar und helfen Sie anderen Fahrern!

Kommentar schreiben!

Belegung Sicherungskasten und Relais Jeep Wrangler JK | Baujahr 2011 bis 2016

Das Totally Integrated Power Module (TIPM) befindet sich im Motorraum in der Nähe der Batterie. Diese Einheit umfasst Patronensicherungen, Minisicherungen und Relais. Auf der Innenseite der Abdeckung ist ein Etikett aufgedruckt, das jedes Bauteil identifiziert.

Nr.	Patronensicherung	Mini-Sicherung	Beschreibung
J1	—		—
J2	30 Ampere Rosa		Switchbox-Modul
J3	—		—
J4	25 Ampere natürlich		Fahrertürknoten
J5	25 Ampere natürlich		Knoten der Beifahrertür
J6	40A grün		Antiblockiersystem (ABS) Pumpe/Stabilitätskontrollsystem
J7	30 Ampere Rosa		Antiblockiersystem (ABS)/Stabilitätskontrollsystem
J8	—		—
J9	40A grün		PZEV Sec-Motor / flexibler Kraftstoff
J10	30 Ampere Rosa		Scheinwerferwascher-Relais/Verteiler-Abstimmventil
J11	30 Ampere Rosa		Stabilisator
J12	30 Ampere Rosa		Gebläsemotor/Kühlerlüfter hinten
J13	60A gelb		Zugluft bei ausgeschalteter Zündung (IOD) – Primär
J14	40A grün		Heckentfroster
J15	40A grün		Frontgebläse
J17	40A grün		Anlassermagnet
J18	20A blau		Antriebsstrang-Steuermodul (PCM); Übertragungsreichweite
J19	60A gelb		Kühlerlüfter
J20	30 Ampere Rosa		Frontscheibenwischer
J21	20A blau		Unterlegscheibe vorne/hinten
J22	—		Reservieren
M1		15A blau	Mittig hoch montierter Bremslicht- (CHMSL)/Bremslicht-Netzschalter
M2		20A gelb	Anhänger-Relaislicht (Bremslicht)
M3		20A gelb	Relais für Vorder-/Hinterachssperre
M4		—	—
M5		25 Ampere natürlich	Stromrichter – falls vorhanden
M6		20A gelb	Steckdose Nr. 1; Regensensor.
M7		20A gelb	Steckdose Nr. 2
M8		20A gelb	Sitzheizung vorn
M9		20A gelb	Beheizbarer Rücksitz – falls vorhanden
M10		15A blau	Zündung AUS – Fahrzeug-Unterhaltungssystem, digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprecheinrichtung, RADIO, Antenne, universeller Garagentoröffner, Schminkbeleuchtung
M11		10A rot	(Zündung aus) Klimaanlage, Motorhaubenlampe
M12		30A grün	Verstärker
M13		20A gelb	Pickup bei ausgeschalteter Zündung – Fahrerhausknoten, drahtloses Steuermodul, SIRENE, Multifunktionsschalter
M14		20A gelb	Ziehen eines Anhängers (nur Export)
M15		20A gelb	Klimaanlage, Rückspiegel, Fahrerhausknoten, Verteilergetriebeschalter, Multifunktionsschalter, Reifendrucküberwachung, Glühkerzenmodul – nur Diesel Export
M16		10A rot	Airbagmodul
M17		15A blau	Linkes Rück-/Kennzeichen-/Standlicht
M18		15A blau	Rück-/Park-/Lauflicht rechts
M19		25 Ampere natürlich	Automatische Abschaltung (ASD Nr. 1 und Nr. 2)
M20		15A blau	Fahrerhausknoten Innenbeleuchtung, Schaltereinheit
M21		20A gelb	Automatische Abschaltung (ASD Nr. 3)
M22		10A rot	Rechtes Horn (hoch/tief)
M23		10A rot	Linkes Horn (hoch/tief)
M24		25 Ampere natürlich	Heckscheibenwischer
M25		20A gelb	Kraftstoffpumpe, Dieselhebepumpe – Nur für den Export
M26		10A rot	Fensterschalter, Fensterschalter Fahrerseite
M27		10A rot	Stromversorgung Zündschalter, Funkmodul
M28		10A rot	Antriebsstrangsteuermodul
M29		10A rot	Fahrsystem
M30		15A blau	Frontwischermotor, Diagnosekabel J1962
M31		20A gelb	Ersatzlampen
M32		10A rot	Airbag-Controller, TT EUROPE
M33		10A rot	Antriebsstrangsteuerung
M34		10A rot	Parkassistent, Klimaanlage, Scheinwerferreinigung, Kompass
M35		10A rot	Beheizte Spiegel
M36		20A gelb	Steckdose
M37		10A rot	Antiblockiersystem, elektronische Stabilitätskontrolle, Bremslichtschalter, Kraftstoffpumpenrelais
M38		25 Ampere natürlich	Motoren sperren/entsperren

Relais

Nr.	Beschreibung
K1	Zündung (Werk/Zubehör)
K2	Zündung (Laufen)
K3	Anlasser
K4	Zündung (Run-Start)
K5	Getriebesteuermodul (TCM)
D6	Heckscheibenheizung (Hardtop)
K7	Nicht benutzt
K8	Nicht benutzt
K9	Nicht benutzt
K10	Automatische Abschaltung
K11	Kühlerlüftersteuerung

Belegung Sicherungskasten und Relais Jeep Wrangler JK | Baujahr 2008 bis 2010

Nr.	Patronensicherung	Mini-Sicherung	Beschreibung
J1	—		—
J2	30 Ampere Rosa		Switchbox-Modul
J3	—		—
J4	25 Ampere natürlich		Fahrertürknoten
J5	25 Ampere natürlich		Knoten der Beifahrertür
J6	40A grün		Antiblockiersystem (ABS) Pumpen-/ESP-Leistung
J7	30 Ampere Rosa		System Antiblockierventil (ABS) Leistung/ESP
J8	—		—
J9	40A grün		PZEV Sec Motorzufuhr/Flex Fuel
J10	30 Ampere Rosa		Scheinwerferwascher-Relais/Verteiler-Abstimmventil
J11	30 Ampere Rosa		Stabilisator
J13	60A gelb		Zugluft bei ausgeschalteter Zündung (IOD) – Primär
J14	40A grün		EBL (Heckscheibenheizung)
J15	30 Ampere Rosa		Gebläse hinten
J17	40A grün		Anlassermagnet
J18	20A gelb		Antriebsstrang-Steuermodul (PCM); Getriebebereich
J19	60A gelb		Kühlerlüfter
J20	30 Ampere Rosa		Frontscheibenwischer
J21	20A gelb		Unterlegscheibe vorne/hinten
J22	—		Reservieren
M1		15A blau	Mittig hoch montierter Bremslicht- (CHMSL)/Bremslicht-Netzschalter
M2		20A gelb	Relais für Anhängerbeleuchtung (Stopp)
M3		20A gelb	Relais für Vorder-/Hinterachssperre
M4		—	—
M5		—	—
M6		20A gelb	Steckdose Nr. 1; Regensensor.
M7		20A gelb	Steckdose Nr. 2
M8		20A gelb	Sitzheizung vorn
M9		20A gelb	Beheizbarer Rücksitz (falls vorhanden)
M10		20A gelb	Zündung AUS – Fahrzeugunterhaltungssystem (IOD-VES), digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprechmodul (HFM), RADIO, Antenne (ANT), universeller Garagentoröffner (UGEKD), Schminklampe (VANITY LP)
M11		10A rot	(Zündung aus dem Zug) IOD-HVAC/ATC, MW SENSR, Motorhaubenlampe (UH LMP)
M12		30A grün	Verstärker (AMP)
M13		20A gelb	Impulsgeber bei ausgeschalteter Zündung – Fahrerhausknoten (IOD-CCN), drahtloses Steuermodul (WCM), Sirene, Multifunktionssteuerschalter (MULTIFCTN SW)
M14		20A gelb	Ziehen eines Anhängers (nur Export)
M15		20A gelb	COL MOD, IR SNS, Heizungslüftung, Klimaanlage/automatische Temperaturregelung (HVAC/ATC), Rückspiegel (RR VW MIR), Fahrerhausknoten (CCN), Verteilergetriebeschalter (T-CASE SW), RUN/ST, Multifunktionsschalter (MULTIFTCN SW), Reifendrucküberwachung (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren
M16		10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
M17		15A blau	Linkes Rücklicht/Nr.nschild/Parklicht (LT-TAIL/LIC/PRK LMP)
M18		15A blau	Rück-/Park-/Lauflicht rechts (RT-TAIL/PRK/RUN LMP)
M19		25 Ampere natürlich	Automatische Abschaltung (ASD Nr. 1 und Nr. 2)
M20		15A blau	Kabinenknoten-Innenbeleuchtung (CCN INT LIGHT), Schaltereinheit (SW BANK)
M21		20A gelb	Automatische Abschaltung (ASD Nr. 3)
M22		10A rot	Rechtes Horn
M23		10A rot	Linkes Horn
M24		25 Ampere natürlich	Heckscheibenwischer
M25		20A gelb	Kraftstoffpumpe, Dieselhebepumpe (DSL LIFT PUMP) – Nur Export
M26		—	—
M27		10A rot	Stromversorgung Zündschalter, Funkmodul
M28		10A rot	PCM/TCM-Kanal
M29		—	—
M30		15A blau	Frontwischermotor, Diagnosekabel J1962
M31		20A gelb	Rückfahrscheinwerfer (B/U LAMPS)
M32		10A rot	Insassenrückhaltesystem (ORC), TT EUROPE
M33		10A rot	Controller der nächsten Generation (NGC), Global Powertrain Engine Controller (GPEC)
M34		10A rot	Parkassistent (PRK ASST), Heizungslüftung, Klimaanlagenmodul (HVAC MOD), Scheinwerferwaschanlage (HDLP WASH), Kompass (COMPAS)
M35		10A rot	Beheizte Spiegel
M36		20A gelb	Steckdose
M37		10A rot	Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpensteuerung
M38		25 Ampere natürlich	Verriegeln/entriegeln, Motoren

Relais

Nr.	Beschreibung
K1	Zündung (Werk/Zubehör)
K2	Zündung (Laufen)
K3	Anlasser
K4	Zündung (Run-Start)
K5	Getriebesteuermodul (TCM)
D6	Heckscheibenheizung (Hardtop)
K7	Nicht benutzt
K8	Nicht benutzt
K9	Nicht benutzt
K10	Automatische Abschaltung
K11	Kühlerlüftersteuerung

Belegung Sicherungskasten und Relais Jeep Wrangler JK | Baujahr 2007

Nr.	Patronensicherung	Mini-Sicherung	Beschreibung
J1	40A grün		Elektrischer Klappsitz
J2	30 Ampere Rosa		Verteilergetriebe/Heckklappenmodul
J3	40A grün		Türmodul hinten
J4	25 Ampere natürlich		Fahrertürknoten
J5	25 Ampere natürlich		Knoten der Beifahrertür
J6	40A grün		Antiblockiersystem (ABS)/ESP-Pumpe
J7	30 Ampere Rosa		Antiblockiersystem (ABS)/ESP-Ventil
J8	40A grün		Elektrisch verstellbarer Memory-Sitz (falls vorhanden)
J9	40A grün		PZEV-Motor/flexibler Kraftstoff
J10	30 Ampere Rosa		Scheinwerferreinigungsrelais/manuelles Abstimmventil
J11	30 Ampere Rosa		Stabilisator/Verriegelung/Entriegelung/elektrisches Schiebetürmodul
J13	60A gelb		Zugluft bei ausgeschalteter Zündung (IOD) – Primär
J14	40A grün		EBL (Heckscheibenheizung)
J15	30 Ampere Rosa		Gebläse hinten
J17	40A grün		Anlassermagnet
J18	20A gelb		Antriebsstrang-Steuermodul (PCM); Übertragungsreichweite.
J19	60A gelb		Kühlerlüfter
J20	30 Ampere Rosa		Frontscheibenwischer
J21	20A gelb		Unterlegscheibe vorne/hinten
J22	25 Ampere natürlich		Schiebedachmodul
M1		15A blau	Mittlere obere Bremsleuchte (CHMSL)/Bremsschalter
M2		20A gelb	Anhängerbeleuchtung
M3		20A gelb	Sperren der Vorder-/Hinterachse
M4		10A rot	Anhänger ziehen
M5		25 Ampere natürlich	Wandler
M6		20A gelb	Steckdose Nr. 1; Regensensor.
M7		20A gelb	Steckdose Nr. 2
M8		20A gelb	Sitzheizung vorn
M9		20A gelb	Beheizbarer Rücksitz (falls vorhanden)
M10		20A gelb	Zündung AUS – Fahrzeugunterhaltungssystem (IOD-VES), digitaler Satelliten-Audioempfänger (SDARS), DVD, Freisprechmodul (HFM), RADIO, Antenne (ANT), universeller Garagentoröffner (UGDO), Schminklampe (VANITY LP)
M11		10A rot	(Zündung aus dem Zug) IOD-HVAC/ATC, MW SENSR, Motorhaubenlampe (UH LMP)
M12		30A grün	Verstärker (AMP)
M13		20A gelb	Cabin Drawout Node (IOD-CCN), Wireless Control Module (WCM), Sirene, Clock Module (CLK MOD), Multifunktions-Steuerschalter (MULTIFCTN SW)
M14		20A gelb	Ziehen eines Anhängers (nur Export)
M15		20A gelb	COL MOD, IR SNS, Heizungslüftung, Klimaanlage/automatische Temperaturregelung (HVAC/ATC), Rückspiegel (RR VW MIR), Fahrerhausknoten (CCN), Verteilergetriebeschalter (T-CASE SW), RUN/ST, Multifunktionsschalter (MULTIFTCN SW), Reifendrucküberwachung (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren
M16		10A rot	Steuergerät für Passagierrückhaltesystem/Insassenklassifizierungsmodul (ORC/OCM)
M17		15A blau	Linkes Rück-/Kennzeichen-/Parklicht (LT-TAIL/LIC/PRK LMP)
M18		15A blau	Rück-/Park-/Lauflicht rechts (RT-TAIL/PRK/RUN LMP)
M19		25 Ampere natürlich	Automatische Abschaltung (ASD Nr. 1 und Nr. 2)
M20		15A blau	Kabinenkreuzungs-Innenbeleuchtung, Schalterbank (SW BANK), Lenkungssteuermodul (SCM)
M21		20A gelb	Automatische Abschaltung (ASD Nr. 3)
M22		10A rot	Rechtes Horn
M23		10A rot	Linkes Horn
M24		25 Ampere natürlich	Heckscheibenwischer
M25		20A gelb	Kraftstoffpumpe (FUEL PUMP), Dieselliftpumpe (DSL LIFT PUMP) – Nur Export
M26		10A rot	Elektrischer Spiegelschalter (PWR MIRR SW), Fahrerfensterschalter (DRVR WIND SW)
M27		10A rot	Zündschalter (IGN SW), Fenstermodul (WIN MOD)
M28		10A rot	Controller der nächsten Generation (NGC), Übertragungskanal (TRANS FEED), J1962
M29		10A rot	Passagierklassifizierungsmodul (OCM)
M30		15A blau	Heckwischermodul (RR WIPER MOD), elektrischer Klappspiegel (PWR FOLD MIR)
M31		20A gelb	Rückfahrscheinwerfer (B/U LAMPS)
M32		10A rot	Insassenrückhaltesystem (ORC), TT EUROPE
M33		10A rot	Controller der nächsten Generation (NGC), Global Powertrain Engine Controller (GPEC)
M34		10A rot	Parkassistent (PRK ASST), Heizungslüftung, Klimaanlagenmodul (HVAC MOD), Scheinwerferwaschanlage (HDLP WASH), Kompass (COMPAS)
M35		10A rot	Beheizte Spiegel
M36		20A gelb	Steckdose Nr. 3 (BATT)
M37		10A rot	Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpensteuerung
M38		25 Ampere natürlich	Verriegeln/entriegeln, Motoren

Relais

Nr.	Beschreibung
K1	Zündung (Werk/Zubehör)
K2	Zündung (Laufen)
K3	Anlasser
K4	Zündung (Run-Start)
K5	Getriebesteuermodul (TCM)
D6	Heckscheibenheizung (Hardtop)
K7	Nicht benutzt
K8	Nicht benutzt
K9	Nicht benutzt
K10	Automatische Abschaltung
K11	Kühlerlüftersteuerung

Belegung Sicherungskasten und Relais Jeep Wrangler YJ | Baujahr 1987 bis 1995

Sicherungskasten Innenraum

Nr.	Ampere	Beschreibung
1	20	Heckscheibenwischer
2	–	–
3	15	Bremslicht; Notbeleuchtung; Bremslichtschalter unter der Motorhaube; Tempomat.
4	15	Blinker; Rückfahrscheinwerfer.
5	10 oder 20	1987-1992:Höflichkeitslampen; Kontrollleuchten-Cluster für Deckenleuchten; Radio (20A); 1992-1995: Automatisches Abschaltrelais; Kraftstoffpumpenrelais; PCM (10A).
6	25	Relais für Heckscheibenheizung
7	20	Feuerzeug; Radio; Tempomat; Beleuchtungslampen.
8	20	Scheinwerferschalter; Schlüsselwarnschalter; Panel-Lampen-Dimmschalter; Park-/Markierungsleuchten hinten; Park-/Markierungsleuchten vorn; Radio; Signalschalter drehen.
9	15	Summermodul; Demisterschalter; Messgerätepaket; Geschwindigkeitsmesser; Emissionswartungstimer; Warnlampen; Indikatoren; Relais für beheizbare Heckscheibe; Ersatzlampen; Kupplungsrelais des Klimakompressors; Defogger-Relais.
10	5	Instrumententafel; Beleuchtungslampen.
11		1987-1989:Wischerschalter; Scheibenwischermotor; 1990-1995: Wischerschalter; Scheibenwischermotor.
12	25	Gebläsemotor; Kupplung des Klimakompressors.

Sicherungskasten Motorraum

Nr.	Ampere	Beschreibung
1	30	Benzinpumpe; Automatische Abschaltung.
2	50	Landung
3	50	ACC-Batterie
4	40	Zündung und Anlasser
5	20	Notbeleuchtung
6	50	Landung
7	30	Scheinwerfer
8	20	IOD, Horn
9	40	ABS-Pumpe
10	30	ABS-Power
11	–	Nicht benutzt
12	–	Nicht benutzt
13	2	ABS-Steuermodul
14	–	Nicht benutzt
15	10	Horn
16	10	IOD

Relais
a		Horn
b		Benzinpumpe
c		ABS-Pumpe
d		Kupplung des Klimakompressors
E		Automatische Abschaltung
f		Anlasser
g		Abs

Belegung Sicherungskasten und Relais Jeep Wrangler 4XE | Baujahr 2022

Power Distribution Center (PDC)

Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Diese Einheit umfasst Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit Position, Funktion und Größe jeder wartungsfähigen Sicherung/Relais gekennzeichnet.

Bei der Montage der Abdeckung des Stromverteilungszentrums ist darauf zu achten, dass die Abdeckung korrekt positioniert und vollständig eingerastet ist. Andernfalls kann Wasser in das Stromverteilungszentrum eindringen und einen Ausfall des elektrischen Systems verursachen.

Energieverteilungszentrum

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	Schlüsselzündungsknoten (KIN)/Hochfrequenzhub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	Instrumententafel-Cluster (IPC)/Schalter – Hochleistungselektriksatz (SWITCH BANK-HD ELEC)
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	Central Body Control (CBC) 1- INNENLEUCHTEN
F21	–	20A gelb	HECKSCHEIBENWISCHER
F22	–	10A rot	Motorsteuergerät (ECM)/Powertrain Control Module (PCM)/Engine Generator Module (MGU) WAKE UP/Power Supply Unit (PPU) WAKE UP
F23	–	10A rot	Powertrain Control Module (PCM)/Engine Control Module (ECM)
F24	–	–	Reservieren
F25	–	10A rot	Bewegen des Moduls mit einem Kabel (MOD_SBW)
F26	40A grün	–	Central Body Control (CBC) 2 AUSSENLEUCHTEN #1
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün	–	Central Body Control (CBC) 4 AUSSENLEUCHTEN #2
F30	–	–	Reservieren
F31	–	10A rot	DIAGNOSEPORT
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulensperre (SCL)/Insassenklassifizierungsmodul (OCM)/Fahreranwesenheitserkennungsmodul (DPDM)
F33	–	10A rot	ParkTronics-System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungslampen (AIRBAG DISABLE LMPS)
F34	–	10A rot	Elektronische Stabilitätskontrolle (ESC)/Elektrohydraulische Servolenkung (EHPS)/Smart Bar Control Module (SBCM)
F35	30 Ampere Rosa	–	BRAKE PMP – falls vorhanden
F36	30 Ampere Rosa	–	ANHÄNGERSCHLEPPMODUL – Falls vorhanden
F37	30 Ampere Rosa	–	CONN 7W ANHÄNGER – Falls vorhanden
F38	20A blau	–	ECM-Motorsteuergerät
F39	–	–	Reservieren
F40	–	15A blau	Antriebsstrang-Steuermodul (DTCM)/Achssperre (AXLE LOC) FT_RR
F41	–	15A blau	Instrument Cluster (IC)/Security GateWay (SGW) AUFWACHEN
F42	–	10A rot	Speisung des Leistungssteuerrelais (elektrischer Stopp/Start)/Backup (Riemenstartgenerator) – falls vorhanden
F43		20A gelb	AUSGANG PWR (LADEN) BATT
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	NETZAUSGANG (LAST) ZÜNDUNG*
F46	–	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORC Fahrgastrückhaltesystem Controller
F50	–	10A rot	HD ACC – falls vorhanden
F51	–	10A rot	Digital TV (DSRC) / USB / Innenspiegel (ISRVM) / Kompassmodul (CSGM)
F52	–	20A gelb	LTR-Zigarre
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	TEMPERATURSENSOR IM AUTO
F57	–	20A gelb	Fahrersitz beheizbar
F58	–	20A gelb	Beheizbarer Vordersitz
F59	–	–	Reservieren
F60	–	15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	–	10A rot	Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62	–	–	Reservieren
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-GEBLÄSE MTR vorne
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU Generator Set Belt Starter Generator (BSG) – falls vorhanden
F70	–	25A Klar	INJ/ZÜNDSPULE (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM) Riemen-Starter-Generator (BSG) – falls vorhanden
F76	–	20A gelb	ECM(Gas)/PCM(DSL)
F77	–	10A rot	BEHEIZTE SPIEGEL
F78	–	10A rot	COMP/EINBRUCH/SIGNALER/EINBRUCHMELDER
F79	–	20A gelb	Smart Bar STRG MOD
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	HINTERE DEFROST (EBL)
F82	30 Ampere Rosa	–	KRAFTSTOFF HTR – falls vorhanden
F83	60A gelb	–	GLÜHKERZE – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-SENSOR – falls vorhanden
F86	30 Ampere Rosa	–	BREMSVAC PMP 2 – Falls vorhanden
F87	–	10A rot	PMP SUPPLY/VENT – Falls vorhanden
F88	20A blau	–	NOx-SENSOR Nr. 1/ Nr. 2 – FALLS vorhanden
F89	–	10A rot	Lenksäulensteuermodul (SCCM) / Tempomat (CRUISE CTL) / Digital TV (DTV)
F90	20A blau	–	LMP TRAILER TOWING PARK – je nach Ausstattung
F91	–	20A gelb	HORN
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	–	10A rot	Reifendrucküberwachung (TPM)/HF-Nabensystem (CORAX)
F95	–	–	Reservieren
F96	–	10A rot	SPIEGEL PWR SW
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFFROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU UND VENTILE
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	DUAL-USB
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-KÜHLPUMPE – falls vorhanden
F105	–	10A rot	Integrated Central Stack (ICS)/Heat Ventilated Air Conditioning (HVAC)
F106	50A rot	–	Elektronische Geschwindigkeitsregelung (ESC) – MTR-PUMPE
F107	–	20A gelb	STOP/TURN LT ANHÄNGER – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	–	20A gelb	RT ANHÄNGERSCHLEPPSTOPP/WENDUNG – Falls vorhanden
F110	30 Ampere Rosa	–	WECHSELRICHTER
F111	20A blau	–	ANHÄNGER-ABSCHLEPPHAKEN – Falls vorhanden

* Der Kunde kann die Ladesteckdose von Batteriebetrieb F43 auf die Position F45 umschalten, die bei eingeschalteter Zündung mit Strom versorgt wird.

Belegung Sicherungskasten und Relais Jeep Wrangler 4XE | Baujahr 2021

Power Distribution Center (PDC)

Energieverteilungszentrum

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	Schlüsselzündungsknoten (KIN)/Hochfrequenzhub (RF HUB)/Elektrische Lenksäulenverriegelung (ESCL)
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	Instrumententafel-Cluster (IPC)/Schalter – Hochleistungselektriksatz (SWITCH BANK-HD ELEC)
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	Central Body Control (CBC) 1- INNENLEUCHTEN
F21	–	20A gelb	HECKSCHEIBENWISCHER
F22	–	10A rot	Motorsteuergerät (ECM)/Powertrain Control Module (PCM)/Engine Generator Module (MGU) WAKE UP/Power Supply Unit (PPU) WAKE UP
F23	–	10A rot	Powertrain Control Module (PCM)/Engine Control Module (ECM)
F24	–	–	Reservieren
F25	–	10A rot	Bewegen des Moduls mit einem Kabel (MOD_SBW)
F26	40A grün	–	Central Body Control (CBC) 2 AUSSENLEUCHTEN #1
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün	–	Central Body Control (CBC) 4 AUSSENLEUCHTEN #2
F30	–	–	Reservieren
F31	–	10A rot	DIAGNOSEPORT
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD)/Lenksäulensperre (SCL)/Insassenklassifizierungsmodul (OCM)/Fahreranwesenheitserkennungsmodul (DPDM)
F33	–	10A rot	ParkTronics-System (PTS)/Infrarotkameramodul (IRCM)/Airbag-Deaktivierungslampen (AIRBAG DISABLE LMPS)
F34	–	10A rot	Elektronische Stabilitätskontrolle (ESC)/Elektrohydraulische Servolenkung (EHPS)/Smart Bar Control Module (SBCM)
F35	30 Ampere Rosa	–	BRAKE PMP – falls vorhanden
F36	30 Ampere Rosa	–	ANHÄNGERSCHLEPPMODUL – Falls vorhanden
F37	30 Ampere Rosa	–	CONN 7W ANHÄNGER – Falls vorhanden
F38	20A blau	–	ECM-Motorsteuergerät
F39	–	–	Reservieren
F40	–	15A blau	Antriebsstrang-Steuermodul (DTCM)/Achssperre (AXLE LOC) FT_RR
F41	–	15A blau	Instrument Cluster (IC)/Security GateWay (SGW) AUFWACHEN
F42	–	10A rot	Speisung des Leistungssteuerrelais (elektrischer Stopp/Start)/Backup (Riemenstartgenerator) – falls vorhanden
F43		20A gelb	AUSGANG PWR (LADEN) BATT
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	NETZAUSGANG (LAST) ZÜNDUNG*
F46	–	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORC Fahrgastrückhaltesystem Controller
F50	–	10A rot	HD ACC – falls vorhanden
F51	–	10A rot	Digital TV (DSRC) / USB / Innenspiegel (ISRVM) / Kompassmodul (CSGM)
F52	–	20A gelb	LTR-Zigarre
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	TEMPERATURSENSOR IM AUTO
F57	–	20A gelb	Fahrersitz beheizbar
F58	–	20A gelb	Beheizbarer Vordersitz
F59	–	–	Reservieren
F60	–	15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	–	10A rot	Toter-Winkel-Sensor links (LBSS)/Toter-Winkel-Sensor rechts (RBSS)
F62	–	–	Reservieren
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-GEBLÄSE MTR vorne
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU Generator Set Belt Starter Generator (BSG) – falls vorhanden
F70	–	25A Klar	INJ/ZÜNDSPULE (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM) Riemen-Starter-Generator (BSG) – falls vorhanden
F76	–	20A gelb	ECM(Gas)/PCM(DSL)
F77	–	10A rot	BEHEIZTE SPIEGEL
F78	–	10A rot	COMP/EINBRUCH/SIGNALER/EINBRUCHMELDER
F79	–	20A gelb	Smart Bar STRG MOD
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	HINTERE DEFROST (EBL)
F82	30 Ampere Rosa	–	KRAFTSTOFF HTR – falls vorhanden
F83	60A gelb	–	GLÜHKERZE – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-SENSOR – falls vorhanden
F86	30 Ampere Rosa	–	BREMSVAC PMP 2 – Falls vorhanden
F87	–	10A rot	PMP SUPPLY/VENT – Falls vorhanden
F88	20A blau	–	NOx-SENSOR Nr. 1/ Nr. 2 – FALLS vorhanden
F89	–	10A rot	Lenksäulensteuermodul (SCCM) / Tempomat (CRUISE CTL) / Digital TV (DTV)
F90	20A blau	–	LMP TRAILER TOWING PARK – je nach Ausstattung
F91	–	20A gelb	HORN
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	–	10A rot	Reifendrucküberwachung (TPM)/HF-Nabensystem (CORAX)
F95	–	–	Reservieren
F96	–	10A rot	SPIEGEL PWR SW
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFFROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU UND VENTILE
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	DUAL-USB
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-KÜHLPUMPE – falls vorhanden
F105	–	10A rot	Integrated Central Stack (ICS)/Heat Ventilated Air Conditioning (HVAC)
F106	50A rot	–	Elektronische Geschwindigkeitsregelung (ESC) – MTR-PUMPE
F107	–	20A gelb	STOP/TURN LT ANHÄNGER – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	–	20A gelb	RT ANHÄNGERSCHLEPPSTOPP/WENDUNG – Falls vorhanden
F110	30 Ampere Rosa	–	WECHSELRICHTER
F111	20A blau	–	ANHÄNGER-ABSCHLEPPHAKEN – Falls vorhanden

* Der Kunde kann die Ladesteckdose von Batteriebetrieb F43 auf die Position F45 umschalten, die bei eingeschalteter Zündung mit Strom versorgt wird.

Belegung Sicherungskasten und Relais Jeep Wrangler | Baujahr 2022

Power Distribution Center (PDC)

Das Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Diese Einheit enthält Patronensicherungen, Minisicherungen und Relais. Die obere Abdeckung des PDC ist mit Position, Funktion und Größe jeder wartungsfähigen Sicherung/Relais gekennzeichnet.

Energieverteilungszentrum

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
* Wenn ausgerüstet
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
25A Klar	Kraftstoff Pmp (6,4) *
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	Kühlerkühlmittelpumpe für niedrige Temperaturen (LTR)*
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	Key Ignition Node (KIN), Hochfrequenzkonzentrator (RF Concentrator); Elektrische Lenksäulenverriegelung (ESCL).
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	Schalttafel-Cluster (IPC); Hochleistungs-Elektroschalter-Kit (SWITCH BANK-HD ELEC)
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	Central Body Control (CBC) 1- INNENLEUCHTEN
F21	–	20A gelb	HECKSCHEIBENWISCHER
F22	–	10A rot	Motorsteuergerät (ECM); Antriebsstrangsteuermodul (PCM); Motor-Generator-Einheit (MGU) AUFWACHEN; Power Pack Unit (PPU) AUFWACHEN.
F23	–	10A rot	Antriebsstrang-Steuermodul (PCM); Motorsteuermodul (ECM).
F24	–	–	Reservieren
F25	–	10A rot	Bewegen des Moduls mit einem Kabel (MOD_SBW)
F26	40A grün	–	Central Body Control (CBC) 2 AUSSENLEUCHTEN #1
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün	–	Central Body Control (CBC) 4 AUSSENLEUCHTEN #2
F30	–	–	Reservieren
F31	–	10A rot	DIAGNOSEPORT
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD); Lenksäulensperre (SCL); Passagierklassifizierungsmodul (OCM); Fahreranwesenheitserkennungsmodul (DPDM).
F33	–	10A rot	ParkTronics-System (PTS), Infrarotkameramodul (IRCM); Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34	–	10A rot	elektronische Stabilitätskontrolle (ESC), elektrische hydraulische Servolenkung (EHPS); Smart Bar Control Module (SBCM) WECKEN.
F35	30 Ampere Rosa	–	BREMSPUMPE*
F36	30 Ampere Rosa	–	ELEC BRK MOD ANHÄNGER*
F37	30 Ampere Rosa	–	CONN 7W ANHÄNGER*
F38	20A blau	–	Motorsteuergerät (ECM)
F39	–	15A blau	MGU Kühlmittelpumpe (3.6)*
F40	–	15A blau	Antriebsstrang-Steuermodul (DTCM); Achssperre (AXLE LOC) FT_RR.
F41	–	15A blau	Kombiinstrument (IC); Security GateWay (SGW) WACH AUF.
F42	–	10A rot	Leistung des Leistungssteuerrelais (elektrischer Stopp/Start)*
F43	–	20A gelb	AUSGANG PWR (LADEN) BATT
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	PWR AUSGANG (LAST) ZÜNDUNG
F46	–	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F50	–	10A rot	AKC-HD*
F51	–	10A rot	digitales Fernsehen (DSRC); USB; Innenrückspiegel (ISRVM); Kompassmodul (CSGM).
F52	–	20A gelb	LTR-Zigarre
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	10A rot	Zentrales Bildverarbeitungsmodul (CVPM)
F56	–	10A rot	AUTOMOTIVE TEMPERATURE SENSOR/PTC HTR COIL POWER SUPPLY
F57	–	20A gelb	Beheizter Fahrersitz
F58	–	20A gelb	Gewärmter Sitz
F59	–	–	Reservieren
F60	–	15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	–	10A rot	Linker Toter-Winkel-Sensor (LBSS); Rechter Toter-Winkel-Sensor (RBSS).
F62	–	–	Reservieren
10A rot	Abgassalze *
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-GEBLÄSE MTR vorne
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU Generator Set Belt Starter Generator (BSG)*
F70	–	25A Klar	INJ/ZÜNDSPULE (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC-Paket*
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM) Riemen-Starter-Generator (BSG)*
F76	–	20A gelb	ECM(Gas)/PCM(DSL)
F77	–	10A rot	BEHEIZTE SPIEGEL
F78	–	10A rot	MOD/SIRENE/EINBRUCHMELDER
F79	–	20A gelb	Smart Bar STRG MOD
F80	–	15A blau	Powertrain Control Module (PCM) / SOL 1.2 BLOCK SHIFT
10A rot	Dampfsperrventil (BSG)
F81	30 Ampere Rosa	–	Heckabtauung (elektrische Hintergrundbeleuchtung *
F82	30 Ampere Rosa	–	HTR-KRAFTSTOFF*
F83	60A gelb	–	GLÜHKERZE*
F84	30 Ampere Rosa	–	Harnstoff-HTR-REGLEREINHEIT*
F85	–	10A rot	PM-SENSOR*
F86	30 Ampere Rosa	–	BREMSPUMPE 2*
F87	–	10A rot	PMP ZUFÜHRUNG/SPÜLUNG*
F88	20A blau	–	NOx-SENSOR #1/ #2*
F89	–	10A rot	Steuermodul Lenksäule (SCCM), Tempomat (CRUISE CTL); digitales Fernsehen (DTV); EVIC; Airbag-Deaktivierungsleuchte.
F90	20A blau	–	LMP ANHÄNGER ABSCHLEPPPARK*
F91	–	20A gelb	HORN
F92	40A grün	–	ACCY HD #2*
F93	40A grün	–	HD-AKTIVITÄT #1*
F94	–	–	Reservieren
F95	–	–	Reservieren
F96	–	10A rot	SPIEGEL PWR SW
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU UND VENTILE
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	DUAL-USB
F103	–	15A blau	ACCY HD #3*
F104	–	15A blau	PPU-KÜHLPUMPE*
F105	–	10A rot	Integrated Central Stack (ICS), Heizung, Lüftung, Klimaanlage (HVAC).
F106	50A rot	–	ESC-PUMPE MTR
F107	–	20A gelb	STOP/WENDEN LT ANHÄNGER*
F108	–	15A blau	ACCY HD #4*
F109	–	20A gelb	STOP/WENDEN ANHÄNGER RT*
F110	30 Ampere Rosa	–	WECHSELRICHTER
F111	20A blau	–	ANHÄNGER-ABZUGHAKEN*

Belegung Sicherungskasten und Relais Jeep Wrangler | Baujahr 2021

Power Distribution Center (PDC)

Energieverteilungszentrum

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR/FPCM Kraftstoffpumpe
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	Key Ignition Node (KIN), Hochfrequenzkonzentrator (RF Concentrator); Elektrische Lenksäulenverriegelung (ESCL).
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	Schalttafel-Cluster (IPC); Bankschalter – Heavy Electric Pack (Bankschalter – HD ELEC).
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	Central Body Control (CBC) 1- INNENLEUCHTEN
F21	–	20A gelb	HECKSCHEIBENWISCHER
F22	–	10A rot	Motorsteuergerät (ECM); Antriebsstrangsteuermodul (PCM); Motor-Generator-Einheit (MGU) AUFWACHEN; Power Pack Unit (PPU) AUFWACHEN.
F23	–	10A rot	Antriebsstrang-Steuermodul (PCM); Motorsteuermodul (ECM).
F24	–	–	Reservieren
F25	–	10A rot	Bewegen des Moduls mit einem Kabel (MOD_SBW)
F26	40A grün	–	Central Body Control (CBC) 2 AUSSENLEUCHTEN #1
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün	–	Central Body Control (CBC) 4 AUSSENLEUCHTEN #2
F30	–	–	Reservieren
F31	–	10A rot	DIAGNOSEPORT
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD); Lenksäulensperre (SCL); Passagierklassifizierungsmodul (OCM); Fahreranwesenheitserkennungsmodul (DPDM).
F33	–	10A rot	ParkTronics-System (PTS); Infrarotkameramodul (IRCM); Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34	–	10A rot	elektronische Stabilitätskontrolle (ESC); elektrohydraulische Servolenkung (EHPS); Smart Bar Control Module (SBCM) WECKEN.
F35	30 Ampere Rosa	–	BRAKE PMP – falls vorhanden
F36	30 Ampere Rosa	–	ANHÄNGERSCHLEPPMODUL – Falls vorhanden
F37	30 Ampere Rosa	–	CONN 7W ANHÄNGER – Falls vorhanden
F38	20A blau	–	ECM-Motorsteuergerät
F39	–	–	Reservieren
F40	–	15A blau	Antriebsstrang-Steuermodul (DTCM); Achssperre (AXLE LOC) FT_RR.
F41	–	15A blau	Kombiinstrument (IC); Security GateWay (SGW) WACH AUF.
F42	–	10A rot	Stromversorgungs-Steuerrelais (elektrischer Stopp/Start); Ersatzteil (Riemen-Starter-Generator) – Falls vorhanden.
F43		20A gelb	AUSGANG PWR (LADEN) BATT
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	NETZAUSGANG (LAST) ZÜNDUNG*
F46	–	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORC Fahrgastrückhaltesystem Controller
F50	–	10A rot	HD ACC – falls vorhanden
F51	–	10A rot	digitales Fernsehen (DSRC); USB; Innenrückspiegel (ISRVM); Kompassmodul (CSGM).
F52	–	20A gelb	LTR-Zigarre
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	TEMPERATURSENSOR IM AUTO
F57	–	20A gelb	Fahrersitz beheizbar
F58	–	20A gelb	Beheizbarer Vordersitz
F59	–	–	Reservieren
F60	–	15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	–	10A rot	Linker Toter-Winkel-Sensor (LBSS); Rechter Toter-Winkel-Sensor (RBSS).
F62	–	–	Reservieren
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-GEBLÄSE MTR vorne
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU Generator Set Belt Starter Generator (BSG) – falls vorhanden
F70	–	25A Klar	INJ/ZÜNDSPULE (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM) Riemen-Starter-Generator (BSG) – falls vorhanden
F76	–	20A gelb	ECM(Gas)/PCM(DSL)
F77	–	10A rot	BEHEIZTE SPIEGEL
F78	–	10A rot	COMP/EINBRUCH/SIGNALER/EINBRUCHMELDER
F79	–	20A gelb	INTELLIGENTES RIEMENSTEUERUNGSMODUL
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	HINTERE DEFROST (EBL)
F82	30 Ampere Rosa	–	KRAFTSTOFF HTR – falls vorhanden
F83	60A gelb	–	GLÜHKERZE – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-SENSOR – falls vorhanden
F86	30 Ampere Rosa	–	BREMSVAC PMP 2 – Falls vorhanden
F87	–	10A rot	PMP SUPPLY/VENT – Falls vorhanden
F88	20A blau	–	NOx-SENSOR Nr. 1/ Nr. 2 – FALLS vorhanden
F89	–	10A rot	Lenksäulensteuermodul (SCCM), Tempomat (CRUISE CTL)/Digital TV (DTV).
F90	20A blau	–	LMP TRAILER TOWING PARK – je nach Ausstattung
F91	–	20A gelb	HORN
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	–	10A rot	Reifendrucküberwachung (TPM), HF-Konzentratorsystem (CORAX).
F95	–	–	Reservieren
F96	–	10A rot	SPIEGEL PWR SW
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU UND VENTILE
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	DUAL-USB
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-KÜHLPUMPE – falls vorhanden
F105	–	10A rot	Integrated Central Stack (ICS), Heizung, Lüftung, Klimaanlage (HVAC).
F106	50A rot	–	Elektronische Geschwindigkeitsregelung (ESC) – MTR-PUMPE
F107	–	20A gelb	STOP/TURN LT ANHÄNGER – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	–	20A gelb	RT ANHÄNGERSCHLEPPSTOPP/WENDUNG – Falls vorhanden
F110	30 Ampere Rosa	–	WECHSELRICHTER
F111	20A blau	–	ANHÄNGER-ABSCHLEPPHAKEN – Falls vorhanden

* Der Kunde kann die Ladesteckdose von Batteriebetrieb F43 auf die Position F45 umschalten, die bei eingeschalteter Zündung mit Strom versorgt wird.

Belegung Sicherungskasten und Relais Jeep Wrangler | Baujahr 2020

Power Distribution Center (PDC)

Energieverteilungszentrum

Nr.	Patronensicherung	Mikrosicherung	Beschreibung
F01	–	–	Reservieren
F02	40A grün	–	Anlasser
F03	–	5A Hellbraun	Intelligenter Batteriesensor (IBS)
F04	–	20A gelb	MTR-Kraftstoffpumpe; FPCM
F05	–	5A Hellbraun	Sicherheits-Tor
F06	–	–	Reservieren
F07	–	15A blau	Niedertemperatur-Kühlmittelpumpe (LTR) – falls vorhanden
F08	–	15A blau	Trans-Steuermodul TCM-8HP CYGNUS
F09	–	–	Reservieren
F10	–	15A blau	Schlüsselzündungsknoten (KIN); Hochfrequenzkonzentrator (HF-Konzentrator); Elektrische Lenksäulenverriegelung (ESCL).
F11	–	10A rot	UCI-Anschluss (USB und AUX)
F12	–	25A Klar	HIFI-Verstärker
F13	–	–	Reservieren
F14	–	–	Reservieren
F15	–	15A blau	Schalttafel-Cluster (IPC); Bankschalter – Heavy Electric Pack (Bankschalter – HD ELEC).
F 16	–	–	Reservieren
F17	–	–	Reservieren
F18	–	10A rot	AC-KUPPLUNG
F19	–	–	Reservieren
F20	30 Ampere Rosa	–	Central Body Control (CBC) 1- INNENLEUCHTEN
F21	–	20A gelb	Heckscheibenwischer
F22	–	10A rot	Motorsteuergerät (ECM); Antriebsstrangsteuermodul (PCM); Motor-Generator-Einheit (MGU) AUFWACHEN; Power Pack Unit (PPU) AUFWACHEN.
F23	–	10A rot	Antriebsstrangsteuermodul (PCM); Motorsteuergerät (ECM)
F24	–	–	Reservieren
F25	–	10A rot	Bewegen des Moduls mit einem Kabel (MOD_SBW)
F26	40A grün	–	Central Body Control (CBC) 2 AUSSENLEUCHTEN #1
F27	30 Ampere Rosa	–	Scheibenwischer vorne
F28	40A grün	–	Central Body Control (CBC) 3-POWER-SCHLÖSSER
F29	40A grün	–	Central Body Control (CBC) 4 AUSSENLEUCHTEN #2
F30	–	–	Reservieren
F31	–	10A rot	DIAGNOSEPORT
F32	–	10A rot	Heizung Lüftung Klimaanlage Mod (HVAC CTRL MOD); Lenksäulensperre (SCL); Passagierklassifizierungsmodul (OCM); Fahreranwesenheitserkennungsmodul (DPDM).
F33	–	10A rot	ParkTronics-System (PTS); Infrarotkameramodul (IRCM); Airbag-Deaktivierungsleuchten (AIRBAG DISABLE LMPS).
F34	–	10A rot	elektronische Stabilitätskontrolle (ESC); elektrohydraulische Servolenkung (EHPS); Smart Bar Control Module (SBCM) WECKEN.
F35	30 Ampere Rosa	–	BRAKE PMP – falls vorhanden
F36	30 Ampere Rosa	–	ANHÄNGERSCHLEPPMODUL – Falls vorhanden
F37	30 Ampere Rosa	–	CONN 7W ANHÄNGER – Falls vorhanden
F38	20A blau	–	ECM-Motorsteuergerät
F39	–	–	Reservieren
F40	–	15A blau	Antriebsstrangsteuermodul (DTCM); Achsensperre (AXLE LOC) FT_RR.
F41	–	15A blau	Kombiinstrument (IC); Security GateWay (SGW) WACH AUF.
F42	–	10A rot	Stromversorgungs-Steuerrelais (elektrischer Stopp/Start); Ersatzteil (Riemen-Starter-Generator) – Falls vorhanden.
F43		20A gelb	AUSGANG PWR (LADEN) BATT
F44	–	10A rot	Infrarotkamera (IRCAM) HEIZUNGEN
F45	–	20A gelb	NETZAUSGANG (LAST) ZÜNDUNG*
F46	–	10A rot	AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47	–	–	Reservieren
F48	–	–	Reservieren
F49	–	10A rot	ORC Fahrgastrückhaltesystem Controller
F50	–	10A rot	HD ACC – falls vorhanden
F51	–	10A rot	digitales Fernsehen (DSRC); USB; Innenrückspiegel (ISRVM); Kompassmodul (CSGM).
F52	–	20A gelb	LTR-Zigarre
F53	–	–	Reservieren
F54	–	–	Reservieren
F55	–	–	Reservieren
F56	–	10A rot	TEMPERATURSENSOR IM AUTO
F57	–	20A gelb	Fahrersitz beheizbar
F58	–	20A gelb	Beheizbarer Vordersitz
F59	–	–	Reservieren
F60	–	15A blau	Komfortlenkradmodul (CSWM) (HTD STR WHEEL)
F61	–	10A rot	Linker Toter-Winkel-Sensor (LBSS); Rechter Toter-Winkel-Sensor (RBSS).
F62	–	–	Reservieren
F63	–	10A rot	Steuergerät für Insassenrückhaltesysteme (ORC)
F64	–	–	Reservieren
F65	–	–	Reservieren
F66	40A grün	–	HLK-GEBLÄSE MTR vorne
F67	–	–	Reservieren
F68	–	–	Reservieren
F69	–	5A Hellbraun	MGU-StromaggregatRiemen-Starter-Generator (BSG) – falls vorhanden
F70	–	25A Klar	INJ/ZÜNDSPULE (GAS)/GLO PLUG MOD (DSL)
F71	–	–	Reservieren
F72	–	10A rot	HD ELEC ACC PKG – falls vorhanden
F73	20A blau	–	PWR TOP LT
F74	20A blau	–	PWR OBEN RT
F75	–	10A rot	Stromversorgungsmodul – Batteriepack-Steuermodul und Hilfsstrommodul (PPU-BPCM und APM) Riemen-Starter-Generator (BSG) – falls vorhanden
F76	–	20A gelb	ECM(Gas)/PCM(DSL)
F77	–	10A rot	BEHEIZTE SPIEGEL
F78	–	10A rot	COMP/EINBRUCH/SIGNALER/EINBRUCHMELDER
F79	–	20A gelb	INTELLIGENTES RIEMENSTEUERUNGSMODUL
F80	–	15A blau	Antriebsstrang-Steuermodul (PCM)
F81	30 Ampere Rosa	–	HINTERE DEFROST (EBL)
F82	30 Ampere Rosa	–	KRAFTSTOFF HTR – falls vorhanden
F83	60A gelb	–	GLÜHKERZE – falls vorhanden
F84	30 Ampere Rosa	–	UREA HTR STEUERGERÄT – falls vorhanden
F85	–	10A rot	PM-SENSOR – falls vorhanden
F86	30 Ampere Rosa	–	BREMSVAC PMP 2 – Falls vorhanden
F87	–	10A rot	PMP SUPPLY/VENT – Falls vorhanden
F88	20A blau	–	NOx-SENSOR Nr. 1/ Nr. 2 – FALLS vorhanden
F89	–	10A rot	Lenksäulensteuermodul (SCCM); Tempomat (CRUISE CTL)/Digital TV (DTV).
F90	20A blau	–	LMP TRAILER TOWING PARK – je nach Ausstattung
F91	–	20A gelb	HORN
F92	40A grün	–	HD ACCY #2 – falls vorhanden
F93	40A grün	–	HD ACCY #1 – falls vorhanden
F94	–	10A rot	Reifendrucküberwachung (TPM); HF-Konzentratorsystem (CORAX).
F95	–	–	Reservieren
F96	–	10A rot	SPIEGEL PWR SW
F97	–	20A gelb	FUNK/TBM
F98	–	10A rot	SW BANK-HD ELEK/OFF ROAD
F99	–	–	Reservieren
F100	30 Ampere Rosa	–	ESC-ECU UND VENTILE
F101	30 Ampere Rosa	–	Antriebsstrang-Steuermodul (DTCM)
F102	–	15A blau	DUAL-USB
F103	–	15A blau	HD ACCY #3 – Falls vorhanden
F104	–	15A blau	PPU-KÜHLPUMPE – falls vorhanden
F105	–	10A rot	Integrierter zentraler Stack (ICS); Heizung Lüftung Klimaanlage (HVAC).
F106	50A rot	–	Elektronische Geschwindigkeitsregelung (ESC) – MTR-PUMPE
F107	–	20A gelb	STOP/TURN LT ANHÄNGER – Falls vorhanden
F108	–	15A blau	HD ACCY #4 – Falls vorhanden
F109	–	20A gelb	RT ANHÄNGERSCHLEPPSTOPP/WENDUNG – Falls vorhanden
F110	30 Ampere Rosa	–	WECHSELRICHTER
F111	20A blau	–	ANHÄNGER-ABSCHLEPPHAKEN – Falls vorhanden

* Der Kunde kann die Ladesteckdose von Batteriebetrieb F43 auf die Position F45 umschalten, die bei eingeschalteter Zündung mit Strom versorgt wird.

Belegung Sicherungskasten und Relais Jeep Wrangler TJ | Baujahr 1997 bis 2006

Sicherungskasten Innenraum

Die Sicherungstafel befindet sich hinter dem Handschuhfach.

Das Handschuhfach muss entfernt werden, um Zugang zum Sicherungskasten zu erhalten. Sie kann entfernt werden, indem Sie den Clipboard-Riemen vom Haken schieben und die Tür aus den Scharnieren rollen lassen. Zum Wiedereinbau die Handschuhfachklappe in die 8-Uhr-Position bringen, die Scharnierlaschen an der Unterkante der Handschuhfachklappe in die Scharnierstifte an der Unterkante der Instrumententafel einrasten lassen. Kippen Sie die Oberkante der Handschuhfachtür weit genug in Richtung Instrumententafel, um den Handschuhfachgurt wieder an der Tür zu befestigen. Drehen Sie die Handschuhfachklappe in die geschlossene Position. Öffnen und schließen, um eine ordnungsgemäße Installation zu gewährleisten.

Nr.	Ampere	Beschreibung
1	20	Scheinwerferschalter (Multifunktionsschalter); Sentry-Schlüssel-Wegfahrsperrenmodul.
2	20	Bremslichtschalter
3	20.10	1997-1998: Nebelscheinwerferrelais Nr. 1 (20 A); 1999–2002: „PRNDL“-Leuchte, Schalter für Nebelscheinwerfer, Radio, Schalter für Heckscheibenheizung (oben), Steuerung der Klimaanlagenheizung, Schalter für Heckwischer/Waschanlage (oben), Kombiinstrument, Schalter für Nebelschlussleuchte, Scheinwerferschalter ( 10 A) 2003-2006: Subwoofer, Funkdrossel und Relais (20A)
4	10	Schalter Fahrertür angelehnt, Schalter Beifahrertür angelehnt; Nebelscheinwerferrelais Nr. 1; Nebelscheinwerferrelais Nr. 2; Relais für Nebelschlussleuchte.
5	10	Airbag-Steuermodul
6	20	Heckwischermotor (Hardtop); Heckwischer-/Waschanlagenschalter (Hardtop).
7	10	Schalter Park-/Neutralstellung (PNP) (Automatikgetriebe); Rückfahrlichtschalter (Schaltgetriebe); Antiblockier-Bremssteuerung (ABS); Kupplungsrelais des Klimakompressors; Relais für Heckscheibenheizung; ABS-Relais.
8	20.10	1997-1998: A/C Heizungssteuerung (20A); 1999-2006: Klimaanlagenheizungssteuerung, HVAC-Modul, Gebläsemotorrelais, gemischter Türaktuator (10A)
9	10	Airbag-Steuermodul; Ein-/Ausschalter für den Beifahrerairbag.
10	10	Solenoid für Bremsschaltsperre; Kombiinstrument; Temperaturkompass/Spiegel.
11	10	1997–1998: Tagfahrlichtmodul, Drehmomentwandler-Kupplungsmagnet, EVAP/Duty-Cycle-Spülmagnet, A/C-Kompressorkupplungsrelais, Wegfahrsperrenmodul, EVAP-Lecksuchpumpe, Antriebsstrang-Steuermodule, Relais für automatische Abschaltung, Kraftstoffpumpenrelais, hinten Windschutzscheibe Demister-Relais; 1999–2006: Tagfahrlichtmodul, Drehmomentwandler-Kupplungsmagnet, EVAP/Arbeitszyklus-Abblasmagnet, A/C-Kompressorkupplungsrelais
12	10	1997-1998: „PRNDL“-Leuchte, Schalter für Nebelscheinwerfer, Radio, Schalter für Heckscheibenheizung (Hardtop), Steuerung der Klimaanlagenheizung, Schalter für Heckwischer/Waschanlage (Hardtop), Kombiinstrument, Schalter für Nebelschlussleuchte; 1999–2006: Sentry Key-Wegfahrsperrenmodul, Kraftstoffpumpenrelais, Relais für automatische Abschaltung, Antriebsstrang-Steuermodul, Relais für Nachheizungs-Lambdasonden, Relais für Vorheizungs-Lambdasonden
13	10	Blinker-/Warnblinkschalter (Multifunktionsschalter); Ein-/Ausschalter für Beifahrerairbag (’97-’98).
14	20.10.25	1997-1999: Scheibenwischerschalter, Scheibenwischermotor (20A); 2000-2002: Scheibenwischerschalter, Scheibenwischermotor (25A); 2003-2006: Radio (10A)
15	10	1997-2002: Rundfunk; 2003-2006: Heckscheibenheizungsschalter (Hardtop)
16	10	Scheinwerfer-Nivellierungsmotor; Leuchtweitenregulierung; Relais für Nebelschlussleuchte.
17	10 / 25	1997-2002: Heckscheibenheizungsschalter (Hardtop) (10A); 2003-2006: Scheibenwischermotor, Scheibenwischerschalter (Multifunktionsschalter) (25A)
18	15 / 20	1997-2002: Nicht geschaltete Hilfsenergie (15A); 2003-2006: Zigarettenanzünder/Steckdose, geschaltete Hilfsenergie (20 Ampere)
19	20	1997-2002: Zigarettenanzünder/Steckdose, geschaltete Hilfsenergie; 2003-2006: Sicherung
20	20	Motorstarterrelais; Kupplungspedalstellungsschalter (Schaltgetriebe).

Sicherungskasten Motorraum

Ihr Fahrzeug ist mit einem elektrischen Verteilerzentrum ausgestattet, das sich im Motorraum in der Nähe der Batterie befindet. Dieses Energiezentrum beherbergt steckbare „Cartridge“-Sicherungen, ISO-Relais und Mini-(Mikro)-Sicherungen. Ein Etikett innerhalb der Verschlussabdeckung in der Mitte identifiziert jede Komponente für einen einfachen Austausch, falls erforderlich. Patronen- und Mini-(Mikro-)Sicherungen können bei einem autorisierten Händler erworben werden.

Baujahr 1997-1998

Nr.	Ampere	Beschreibung
2	40	Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“, „20“); Motorstarterrelais; Kupplungspedalstellungsschalter (Schaltgetriebe).
3	30	Zündschalter (Relais für Zigarettenanzünder/Zubehör, Sicherung (Fahrgastraum): „9“, „10“, „11“, „13“, „14“, „15“)
4	40	Sicherungskasten Fahrgastraum: „1“, „2“, „3“
5	40	Relais Zigarettenanzünder/Zubehör (Sicherungsblock Fahrgastraum: „18“, „19“)
6	30	Automatisches Abschaltrelais; Antriebsstrangsteuermodul.
7	–	Nicht benutzt
8	–	Nicht benutzt
9	20	Blinker-/Warnblinkschalter
10	30	Scheinwerferschalter
11	40	Gebläsemotorrelais
12	–	Nicht benutzt
13	30	ABS-Relais
14	40	ABS-Pumpenmotorrelais
15	40	Relais für Heckscheibenheizung
16	20	Kraftstoffpumpenrelais
17	10	Kuppellampe; Kombiinstrument; Datenübertragungsstecker; Radio; Hilfslampe; Pendelleuchte; Lichtkuppel mit Soundbar.
18	10	ABS-Pumpenmotorrelais
19	10	Kupplungsrelais des Klimakompressors
20	20	Hupenrelais
21	20	Die Zündspule; Einspritzdüse; Sauerstoffsensor.

Relais
R1		Benzinpumpe
R2		Nicht benutzt
R3		Automatische Abschaltung
R4		Kupplung des Klimakompressors
R5		Horn
R6		Abs
R7		Nicht benutzt
R8		ABS-Pumpenmotor
R9		Motor Anlasser
R10		Heckscheibenheizung

Baujahr 1999

Nr.	Ampere	Beschreibung
2	40	Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“); Relais Motorstarter.
3	30	Zündschalter (Relais für Zigarettenanzünder/Zubehör, Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „20“)
4	40	Sicherung (Fahrgastraum): „1“, „2“
5	40	Relais Zigarettenanzünder/Zubehör (Sicherung (Fahrgastraum): „19“, „18“)
6	30	Automatisches Abschaltrelais; Antriebsstrangsteuermodul.
7	–	Nicht benutzt
8	–	Nicht benutzt
9	20	Blinker-/Warnblinkschalter
10	30	Scheinwerferschalter
11	40	HVAC-Einheit
12	–	Nicht benutzt
13	30	ABS-Relais
14	40	ABS-Pumpenmotorrelais
15	40	Relais für Heckscheibenheizung
16	10	Kupplungsrelais des Klimakompressors
17	20	Hupenrelais
18	20	Einspritzdüse; Zündspule (2,5 l).
19	20	Kraftstoffpumpenrelais
20	10	Lampe unter der Haube; Linke Deckenlampe; Rechte Deckenlampe; Radio; Datenübertragungsstecker; Kuppellampe (Hardtop); Soundbar-Lichtkuppel (4-Lautsprecher-System).
21	10	ABS-Pumpenmotorrelais
22	–	Nicht benutzt
23	–	Nicht benutzt
24	–	Nicht benutzt
25	20	Nebelscheinwerferrelais Nr. 1
26	–	Nicht benutzt
27	10	Lecksuchpumpe; Sauerstoffsensor.

Relais
R1		Automatische Abschaltung
R2		Kupplung des Klimakompressors
R3		Horn
R4		Benzinpumpe
R5		Abs
R6		ABS-Pumpenmotor
R7		Motor Anlasser
R8		Heckscheibenheizung

Baujahr 2000-2006

Nr.	Ampere	Beschreibung
1	40	Gebläsemotorrelais (HEVAC)
2	40	Relais für Heckscheibenheizung
3	40	Sicherung (Fahrgastraum): „1“, „2“, „3“ / Außenbeleuchtung
4	40	Hochgeschwindigkeits-Kühlerlüfter; Kühlerlüfter mit niedriger Drehzahl.
5	20	2000-2002: unbenutzt; 2003-2006: Getriebesteuerrelais
6	30 / 40	2000-2001: ABS-Pumpenmotorrelais (40A); 2002: Anlasserrelais Motor, Zündschloss (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“) (40 A); 2003-2006: Anlasserrelais, Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“) (30A)
7	20/30	2000-2001: ABS-Relais (30A); 2002: Multifunktionsschalter (20A); 2003-2006: Nicht verwendet
8	40	2000-2001: Anlasserrelais, Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“); 2002-2006: ABS-Motor
9	20/30	2000-2004: Automatisches Abschaltrelais, Antriebsstrangsteuermodul (30A); 2005-2006: Auto Disable (ASD) Relais, Powertrain Control Module (20A)
10	30 / 40	2000-2001: Scheinwerferschalter (30A); 2002-2006: HD/LP (40A)
11	20	Blinker/Warnblinkschalter/Speicher-IOD
12	30	ABS-Ventil
13	40	Zündschloss (Sicherung (Fahrgastraum): „17“, „18“, „19“)
14	30	2000-2001: Zündschalter (Zigarettenanzünder/Zubehörrelais, Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „22“ ) , Kupplungspedalstellungsschalter (Schaltgetriebe); 2002: Zündschalter (Sicherungen (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „20“), Kupplungspedalstellungsschalter (manuell Übertragung); 2003-2006: Nicht verwendet
15	40 / 50	2000-2001: Relais Zigarettenanzünder/Zubehör (Sicherung (Fahrgastraum): „19“), Sicherung (Fahrgastraum): „18“ (40A); 2002: Sicherung: „24“ (50A); 2003-2006: Sicherung: „26“ / IOD (50A)
16	15.10	2000-2001: Sauerstoffsensor (10A); 2002-2004: Heizungsrelais nach Lambdasonde (15A); 2005-2006: Nicht verwendet
17	20	2000-2001: Heizungsrelais der nachgeschalteten Lambdasonde, Heizungsrelais der vorgeschalteten Lambdasonde; 2003-2006: Steckdose
18	20	Hupenrelais
19	20	Multifunktionsschalter (Nebelscheinwerfer)
20	15	2000-2002: unbenutzt; 2003-2006: Rundfunk
21	10	Kupplungsrelais des Klimakompressors
22	20	2000-2002: unbenutzt; 2003-2006: Zündschalter (Sicherungen (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „22“), Kupplungspedalstellungsschalter (Schaltgetriebe)
23	20	Kraftstoffpumpenrelais
24	20.10	2000-2001: Nicht verwendet; 2002: Deckenlampe, Kombiinstrument, Datenverbindungsstecker, Radio, Deckenlampe, Motorraumlampe, Deckenlampe mit Soundbar (10A) 2003-2006: Schaltschrank hinten (Offroad-Paket), Schaltschrank vorne (Offroad-Paket) (20A)
25	10	2000-2001: Deckenleuchte, Kombiinstrument, Datenübertragungsstecker, Radio, Heizlampe, Pendelleuchte, Deckenleuchte Soundbar; 2002-2006: Nicht verwendet
26	20.10	2000-2002: Zündspule, Einspritzventil (20A); 2003–2006: Deckenleuchte, Kombiinstrument, Datenübertragungsstecker, Achssperrschalter (Offroad-Paket), Heizlampe, Kompass-/Temperaturspiegel, Motorhaubenlampe (10 A)
27	20	2000-2002: unbenutzt; 2003-2006: Multifunktionsschalter
28	20.10	2000-2001: ABS (10A); Kupplungsüberbrückung 2003-2006: Auto-Off-Relais, Zündspule, Einspritzventil, Spulenkondensator (20A)

Relais
R1		Automatische Abschaltung
R2		Kupplung des Klimakompressors
R3		2000-2002: unbenutzt; 2003-2006: Rundfunksteuerung
R4		Motor Anlasser
R5		Abs
R6		2000-2004: Lambdasonden-Unterhitze; 2005-2006: Nicht verwendet
R7		2000-2001: Heizung der vorderen Lambdasonde; 2002-2006: Nebelscheinwerfer
R8		Horn
R9		Benzinpumpe
R10		Heckscheibenheizung
R11		2003-2006: Front Locker (Offroad-Paket); 2005-2006: Hochgeschwindigkeits-Kühlerlüfter (2,4 l PowerTech)
R12		2000–2001: ABS; 2003-2006: Heckschließfach (Offroad-Paket); 2005-2006: Kühlerlüfter mit niedriger Drehzahl (2,4 l PowerTech)
