Suzuki Swift Sicherungskasten Belegung | Alle Sicherungskästen im Auto | Tabelle der Belegung & Amperezahl

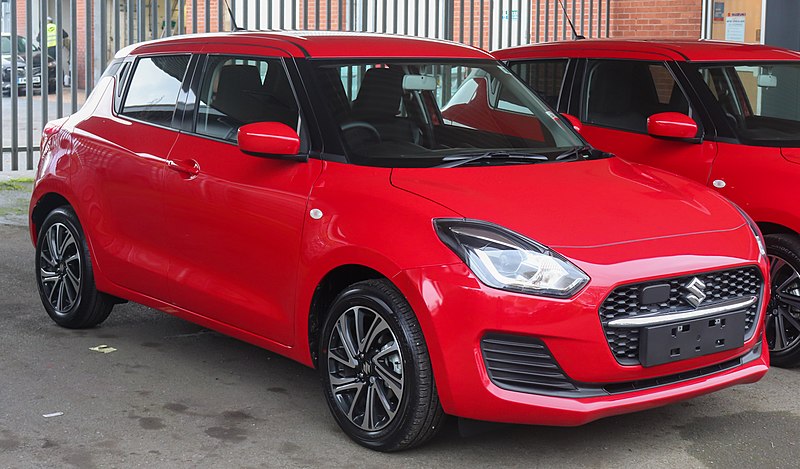

Bild: EurovisionNim – CC BY-SA 4.0, Link

Nachfolgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Suzuki Swift mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Suzuki Swift | Baujahr 2017 bis 2022

Sicherungskasten Innenraum

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite.

Nr.	Ampere	Beschreibung
1	30A	Fenster macht
2	10 A	Meter
3	15A	Zündung
4	5A	Servolenkung
5	20A	Nicht benutzt
6	20A	Nicht benutzt
7	—	Nicht benutzt
8	20A	Türschloss
9	15A	Lenkradsperre
10	10 A	Notfall-Lichter
11	5A	Motorsteuerung
12	10 A	Nebelschlussleuchte
13	5A	ABS/ESP
14	15A	Sitzheizung
15	5A	Kamera
16	10 A	Inneres Licht
17	5A	Meter
18	15A	Radio
19	5A	Nicht benutzt
20	5A	Zündschloss
21	20A	Fenster-Timer-Funktion
22	5A	Zündschloss
23	15A	Horn
24	5A	Linke Rückleuchte (mit automatischer Lichtanlage)
25	10 A	Rückleuchte links und rechts (ohne Lichtautomatik)Lampe hinten rechts (mit automatischem Beleuchtungssystem)
26	10 A	Airbag
27	10 A	Leerlaufstopp oder BCM
28	10 A	Hintergrundbeleuchtung
29	5A	Nicht benutzt
30	20A	Heckscheibenheizung
31	10 A	Beheizbare Außenspiegel
32	15A	Zubehörsteckdose
33	5A	Radio
34	10 A	Heckscheibenwischer
35	5A	Lüftergebläse
36	15A	Waschmaschinenmotor
37	25A	Frontscheibenwischer
38	10 A	Bremslicht



Sicherungskasten Motorraum

Nr.	Ampere	Beschreibung
1	30A	Anlasser
2	30A	Lüftergebläse
3	40A	Relaiskasten Nr. 2
4	40A	ABS-Motor
5	40A	Zündung
6	30A	Reservieren
7	30A	Hilfsbatterie
8	25A	ABS-Magnetventil
9	15A	Scheinwerfer (links)
10	15A	Scheinwerfer (rechts)
11	40 A (1,0 l)30 A (1,2 l)	Kühlerlüfter
12	20A	Nebelscheinwerfer
13	10 A	Kompressor
14	50A	Zündung 2
15	15A	AT/CVT-Steuergerät
16	30 A (1,0 l) 15A (1,2 l)	Kraftstoffeinspritzung
17	20 A (1,0 l)	Benzinpumpe
17	15 A (1,2 l)	Elektrische Ölpumpe
18	5A	Motorsteuerung
19	20 A (1,0 l)	Kraftstoffeinspritzung
20	10 A (1,0 l)	Kraftstoffeinspritzung
21	25A	Reflektor
22	15A	Scheinwerfer (rechts)
23	15A	Scheinwerfer (links)
24	60A	Servolenkung



Belegung Sicherungskasten und Relais Suzuki Swift | Baujahr 2010 bis 2017

Sicherungskasten Armaturenbrett

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie auf beide Enden drücken und die Abdeckung lösen.

Nr.	Ampere	Beschreibung
1	20	Fenstertimer
2	20	Lenkradsperre
3	–	Nicht benutzt
4	20	Heckscheibenheizung
5	–	Nicht benutzt
6	–	Nicht benutzt
7	–	Nicht benutzt
8	7.5	Startsignal
9	15	ACC-2
10	30	Fenster macht
11	10	Notfall-Lichter
12	7.5	BCM
13	15	Die Zündspule
14	10	ABS-Steuermodul
15	15	ACC
16	–	Nicht benutzt
17	15	Horn
18	10	Bremslichter
19	10	Airbag
20	10	Reservebeleuchtung
21	15	Heckscheibenwischer und Waschanlage
22	25	Frontscheibenwischer
23	7.5	Domlicht
24	–	Nicht benutzt
25	7.5	RR-Nebelscheinwerfer
26	–	Nicht benutzt
27	7.5	Zündsignal-1
28	15	Radio 2
29	–	Nicht benutzt
30	15	Radio
31	10	Heckleuchte
32	20	D/L
33	–	Nicht benutzt
34	10	Meter
35	7.5	Zündsignal-2
36	–	Nicht benutzt



Sicherungskastens Motorraum

Die Hauptsicherung, Primärsicherungen und einige Einzelsicherungen befinden sich im Motorraum. Wenn die Hauptsicherung durchbrennt, funktioniert keine der elektrischen Komponenten in der entsprechenden Verbrauchergruppe.

Verwenden Sie zum Entfernen der Sicherung den Sicherungsabzieher im Sicherungskasten. Die Amperezahl jeder Sicherung ist auf der Rückseite der Abdeckung des Sicherungskastens angegeben.

Nr.	Ampere	Beschreibung
1	100	FL1 (BENZIN)
	120	FL1 (DIESEL)
2	100	FL2
3	100	FL3
4	50	FL4
5	80	FL5
6	100	FL6 (DIESEL)
7	50	Zündschalter -2
8	7.5	ECM
9	15	„BEI“
10	20	FIP (DIESEL)
11	10	Luftkompressor
12	15	FI (BENZIN)
13	30	FI (DIESEL)
14	60	Servolenkung
15	30	Kühlerlüfter
16	40	ABS 1
17	30	Lüftergebläse
18	30	Motorstart
19	30	T/M-Pumpe (AGS)
20	30	Reservieren
21	10	T/M (AGS
22	15	Hauptlicht (links)
23	25	ABS-Steuermodul
24	15	Hauptlicht (rechts)
25	20	Nebelscheinwerfer
26	7.5	T/M2 (AGS)
27	40	Zündschloss
28	20	INJ DRV (DIESEL)
29	10	FI 2 (DIESEL)
30	–	Nicht benutzt
31	7.5	Startsignal 2



Belegung Sicherungskasten und Relais Suzuki Swift | Baujahr 2004 bis 2010

Sicherungskasten Armaturenbrett

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie auf beide Enden drücken und die Abdeckung lösen.

Nr.	Ampere	Beschreibung
1	–	Nicht benutzt
2	15	Die Zündspule
3	10	Reservebeleuchtung
4	10	Meter
5	15	Feuerzeug
6	15	Zubehörteil
7	30	Fenster macht
8	15	Scheibenwischer
9	10	Servolenkung/IG1-Signal
10	15	Airbag
11	10	Radblockierschutzsystem
12	10	Rücklicht
13	–	Nicht benutzt
14	20	Türschloss
15	10	Wegfahrsperre (Dieselmotor)
16	10	Motorstart
17	–	Nicht benutzt
18	10	Heizung/IG2-Signal
19	15	RR-Nebelscheinwerfer
20	15	Radio/Kuppel
21	20	Heckscheibenheizung
22	15	Hupe und Warnblinkanlage
23	–	Nicht benutzt
24	–	Nicht benutzt



Sicherungskasten Motorraum

Die Hauptsicherungen befinden sich auf der Batterie. Der Hauptsicherungskasten befindet sich neben der Batterie.

Schema (Benzin)

Nr.	Ampere	Beschreibung
1	80	Alle elektrischen Verbraucher
2	50	Fensterheber, Zündung, Scheibenwischer, Anlasser
3	50	Rücklicht, Heckscheibenheizung, Türschloss, Warnblinkanlage/Hupe, Lichtkuppel
4	80	Heizung, Kompressor, Servolenkung
5	80	Kühlerlüfter, Nebelscheinwerfer, Scheinwerfer
16	30	Heizung
17	15	FI
18	10	Luftkompressor
19	–	Nicht benutzt
20	15	Bremslichtschalter
21	30	ABS-Steuermodul
22	30	Motor starten
23	–	Nicht benutzt
24	50	Steuergerät für Servolenkung
25	30	Zündschloss
26	30	Kühlerlüfter
27	–	Nicht benutzt
28	30	ABS-Steuermodul
29	–	Nicht benutzt
30	–	Nicht benutzt
31	15	Nebelscheinwerfer
32	15	Scheinwerfer (links)
33	15	Scheinwerfer (rechts)
Relais
6	Kühlerlüfterrelais Nr. 1
7	Kühlerlüfterrelais Nr. 2
8	Kühlerlüfterrelais Nr. 3
9	Motorrelais starten
10	Hauptrelais
11	Nicht benutzt
12	Relais für Nebelscheinwerfer
13	Kraftstoffpumpenrelais
14	Relais für Luftkompressor
15	Nicht benutzt



Schema (Diesel)

Nr.	Ampere	Beschreibung
1	30	Motor starten
2	10	Luftkompressor
3	15	Benzinpumpe
4	30	FI
5	30	Heizung
6	30	Kühlerlüfter
7	50	Steuergerät für Servolenkung
13	30	ABS-Steuermodul
14	30	ABS-Steuermodul
15	15	Bremslichtschalter
16	15	Scheinwerfer (rechts)
17	15	Scheinwerfer (links)
18	15	Nebelscheinwerfer
19	30	Zündschloss
20	50	Fensterheber, Zündung, Scheibenwischer, Anlasser
21	100	Hauptsächlich
22	100	EPS, Klimaanlage, Kraftstoffpumpe, IG1
23	100	Lampen, ABS, ACC, IG2
24	50	Anschlussdose
25	80	Glow-Controller
29	20	Fl
30	20	ECU (falls vorhanden)
31	10	ECU, AGR
Relais
8	Kühlerlüfterrelais Nr. 1
9	Kühlerlüfterrelais Nr. 2
10	Kühlerlüfterrelais Nr. 3
11	Relais für Luftkompressor
12	Motorrelais starten
26	Relais für Nebelscheinwerfer
27	Kraftstoffpumpenrelais
28	Hauptrelais FL



Belegung Sicherungskasten und Relais Suzuki Swift | Baujahr 1989 bis 1994

Sicherungskastens Innenraum

Nr.	Ampere	Beschreibung
1	10	Scheinwerfer und Fernlichtanzeige links
2	10	Scheinwerfer rechts
3	15	Domlicht, Kennzeichenbeleuchtung, vordere und hintere Seitenmarkierungsleuchte, Instrumententafelbeleuchtung
4	15	Nebelscheinwerfer
5	15	Warnblinkanlage und Hupe
6	20	Zündanlage und Anzeigen, Baken
7	20	Heizungsgebläsemotor, Klimaanlagenkreislauf
8	15	Bremslichter
9	15	Zigarettenanzünder und Radio
10	10	Reservebeleuchtung
11	15	Heckscheibenheizung
12	15	Front- und Heckwischer/Pad
Relais
13	Schalter
14	Signal aktivieren



Sicherungskastens Motorraum

Nr.	Ampere	Beschreibung
A	60	Hauptsächlich
B	40	Basic
C	30	Basic
D	30	Klimaanlage
E	15	Elektronische Kraftstoffeinspritzung
F	15	Klimaanlage
