Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Seat Ateca mit einer Tabelle der Belegung aller Sicherungen (z.B. Zigarettenanzünder, Radio, Abblendlicht, Scheibenwischer etc.).

Zu jeder Sicherung finden Sie außerdem die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2016

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Nr.	Beschreibung und Ampere
1	Adblue (SCR)	30
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe; Zuheizer.	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Fahrmodus.	10
9	Lenksäule	5
10	Radioanzeige	7.5
12	Radio	20
14	Lüftungsschlitz der Klimaanlage	40
15	Entriegelung der Lenksäulenverriegelung	10
16	Kommunikationszentrum	7.5
17	Armaturenbrett	5
18	Rückfahrkamera	7.5
19	Kessi	7.5
21	4×4 Haldex-Kupplungssteuergerät	15
22	Anhänger	15
23	Lichter auf der rechten Seite	40
24	Elektrisches Dach	30
25	Linke Tür	30
26	Beheizte Sitze	30
28	Anhänger	25
31	Welt links	40
32	Parkassistent-Controller; vordere Kamera; Radar.	7,5/10
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	Rechter LED-Scheinwerfer	10
37	Linker LED-Scheinwerfer	10
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Innenbeleuchtung	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
50	Elektrisch betriebene Heckklappe	40
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	40
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	10
6	Bremslichtsensor	5
7	Motorleistung	10
8	Lambdasonde	15/10
9	Motor	5/20
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
14	Beheizbare Frontscheibe	40
15	Horn	15
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwischer	30
20	Horn	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Druckpumpe	15
33	Getriebepumpe	30
37	Behelfsheizung	20



Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2017

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Nr.	Beschreibung und Ampere
1	Adblue (SCR)	30
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe; Zuheizer.	10
8	Diagnostik; Handbremsschalter; Lichtschalter, Rückfahrlicht; Innenbeleuchtung, Fahrmodus; Schwellenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
14	Lüftungsschlitz der Klimaanlage	40
15	Entriegelung der Lenksäulenverriegelung	10
16	Kommunikationszentrum.	7.5
17	Instrumententafel	7.5
18	Rückfahrkamera	7.5
19	Kessi	7.5
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Elektrisches Dach	30
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	30
27	Innenbeleuchtung	30
28	Anhänger	25
32	Steuergerät für Einparkhilfe; vordere Kamera; Radar.	7,5/10
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; elektrochromer Spiegel; Steckdosen auf der Rückseite (USB).	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	SEAT Soundsystem, Bass, CAN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
50	Elektrisch betriebene Heckklappe	40
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7.5
6	Bremslichtsensor	5
7	Motorleistung	10
8	Lambdasonde	15.10
9	Motor	10/05/20
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
14	Beheizbare Frontscheibe	40
15	Tonsignal	15
16	Benzinpumpe	15/05/20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwaschanlage	30
20	Alarmtonsignal	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Druckpumpe	15
33	Getriebepumpe	30
37	Behelfsheizung	20

Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2018

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40

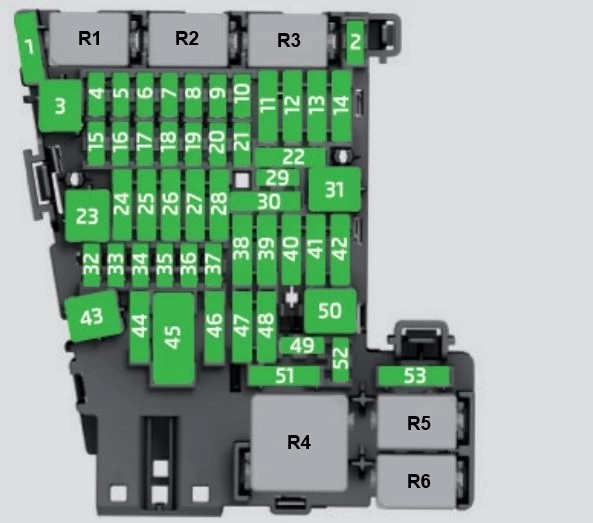

Sicherungskasten Innenraum

Nr.	Beschreibung und Ampere
1	Adblue (SCR)	20
4	Alarmtonsignal	7.5
5	Tor	7.5
6	Schalthebel Automatikgetriebe	7.5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe; Zuheizer.	10
8	Diagnostik; Elektronischer Feststellbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Fahrmodus; Schwellenbeleuchtung.	7.5
9	Lenksäule	7.5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
14	Lüftungsschlitz der Klimaanlage	40
15	Entriegelung der Lenksäulenverriegelung	10
16	Connectivity Box (Kommunikationszentrum)	7.5
17	Kombiinstrument, Instrumententafel	7.5
18	Rückfahrkamera	7.5
19	Kessi	7.5
20	SCR, Motorrelais, 1.5	15/10
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Elektrisches Dach	20
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	30
27	Innenbeleuchtung	30
28	Anhänger	25
32	Steuergerät für Einparkhilfe, Frontkamera und Radar	7,5/10
33	Airbag	7.5
34	Wendeschalter; Klimaanlagensensor; elektrochromer Spiegel; Steckdosen auf der Rückseite (USB).	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	7.5
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Übertrifft Audio CAN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	7.5
50	Elektrisch betriebene Heckklappe	40
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30

Sicherung	Ampere
Steckdosen hinten	7.5



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7.5
5	Motorsensoren	7.5
6	Bremslichtsensor	7.5
7	Motorleistung	7,5/10
8	Lambdasonde	15/10
9	Motor	10/05/20
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Getriebepumpe	30
14	Beheizbare Frontscheibe	40
15	Tonsignal	15
16	Benzinpumpe	7.5/15/20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuerungsmodul	7.5
23	Anlasser	30
24	PTC	40
31	Druckpumpe	15
37	Behelfsheizung	20



Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2019

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Nr.	Beschreibung und Ampere
1	Adblue (SCR)	20
4	Alarmtonsignal	7.5
5	Tor	7.5
6	Schalthebel Automatikgetriebe	7.5
7	Klima- und Heizungsbedienfeld; Heizbare Heckscheibe; Zuheizer.	10
8	Diagnostik; Elektronischer Feststellbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Fahrmodus; Schwellenbeleuchtung.	7.5
9	Lenksäule	7.5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
14	Lüftungsschlitz der Klimaanlage	40
15	Entriegelung der Lenksäulenverriegelung	10
16	Connectivity Box (Kommunikationszentrum)	7.5
17	Kombiinstrument; Instrumententafel.	7.5
18	Rückfahrkamera	7.5
19	Kessi	7.5
20	SCR, Motorrelais, 1.5	15/10
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Elektrisches Dach	30
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	30
27	Innenbeleuchtung	30
28	Anhänger	25
31	Steuermodul Kofferraumdeckel	30
32	Steuergerät für Einparkhilfe, Frontkamera und Radar	7,5/10
33	Airbag	7.5
34	Wendeschalter, Klimasensor; elektrochromer Spiegel; Steckdosen auf der Rückseite (USB).	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	7.5
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Übertrifft Audio CAN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	7.5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30

Sicherung	Ampere
Steckdosen hinten	7.5

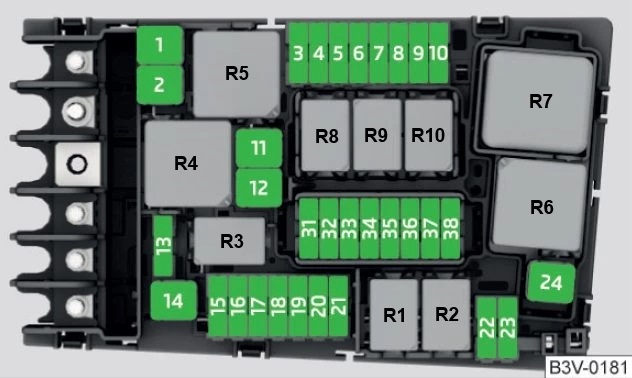

Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7,5/10
5	Motorsensoren	10
6	Bremslichtsensor	7.5
7	Motorleistung	7,5/10
8	Lambdasonde	15.10
9	Motor	20/10
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Getriebepumpe	15/30
14	Beheizbare Frontscheibe	40
15	Tonsignal	15
16	Benzinpumpe	20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuerungsmodul	7.5
23	Anlasser	30
24	PTC	40
31	Druckpumpe	15
37	Behelfsheizung	20



Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2021

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Nr.	Beschreibung und Ampere
1	AdBlue (SCR)	20
4	Alarmhorn	7.5
5	Tor	7.5
6	Hebel für Automatikgetriebe	7.5
7	Klima- und Heizungsbedienfeld; Heizbare Heckscheibe; Behelfsheizung.	10
8	Diagnostik; Elektronischer Feststellbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Fahrmodus; Beleuchtete Einstiegsleiste; Regensensor	7.5
9	Lenksäule; Kühlmittelpumpe (T2C).	7.5
10	Radioanzeige	7.5
11	Linke Lichter	40
12	Radio	20
13	Fahrer- und Beifahrer-Gurtstraffer	25
14	Lüfter der Klimaanlage	40
15	Lenksäulenfreigabe	10
16	Kommunikationsbox	7.5
17	Instrumententafel, OCU	7.5
18	Rückfahrkamera und Umgebungskamera	7.5
19	Kessi	7.5
20	SCR, Motorrelais, 1.5	15/10
21	Haldex 4×4-Steuergerät	15
22	Anhänger	15
23	Elektrisches Schiebedach	30
24	Rechte Lichter	40
25	Linke Tür	30
26	Beheizte Sitze	30
27	Inneres Licht	30
28	Anhänger	25
31	Steuereinheit der hinteren Abdeckung	30
32	Steuergerät für Einparkhilfe, Frontkamera und Radar	7,5/10
33	Airbag	7.5
34	Wendeschalter; Klimasensor; elektrochromer Spiegel; Steckdosen hinten (USB).	7.5
35	Diagnose, Scheinwerfertreiber; Scheinwerfereinsteller.	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
41	Fahrer- und Beifahrer-Gurtstraffer	25
42	Zentralverriegelung	40
43	Übertrifft CAN- und MOST-Sound.	40
44	Anhänger	15
45	Fahrersitz elektrisch	15
46	USB-Buchse	7.5
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	7.5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30

Netzsicherung/Ampere
230-V-Steckdosen hinten	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7,5/10
5	Motorsensoren	10
6	Bremslichtsensor	7.5
7	Motorleistung	10
8	Lambdasonde	10
9	Motor	20
10	Steuergerät für Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Getriebepumpe	15/30
14	Beheizbare Frontscheibe	50
15	Horn	15
16	Benzinpumpe	20
17	Motorsteuergerät	7.5
18	Klemme 30 (positive Referenz)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuergerät	7.5
23	Anlasser	30
24	PTC	40
36	Linker LED-Scheinwerfer	15
37	Behelfsheizung	20
38	Rechter LED-Scheinwerfer	15



Belegung Sicherungskasten und Relais Seat Ateca | Baujahr 2020

Übersicht Farbcodes

Sicherung Farbe	Ampere
Schwarz	1
Violett	3
Hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
Orange	40



Sicherungskasten Innenraum

Nr.	Beschreibung / Ampere
1	Adblue (SCR)	20
4	Alarmtonsignal	7.5
5	Tor	7.5
6	Schalthebel Automatikgetriebe	7.5
7	Klima- und Heizungsbedienfeld; Heizbare Heckscheibe; Zuheizer.	10
8	Diagnostik; Elektronischer Feststellbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Fahrmodus; Schwellenbeleuchtung; Regensensor.	7.5
9	Lenksäule; Kühlmittelpumpe (T2C).	7.5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
13	Fahrer- und Beifahrer-Gurtstraffer	25
14	Lüftungsschlitz der Klimaanlage	40
15	Entriegelung der Lenksäulenverriegelung	10
16	Kommunikationszentrum	7.5
17	Instrumententafel; OKU.	7.5
18	Rückfahrkamera und Überwachungskamera	7.5
19	Kessi	7.5
20	SCR; Motorrelais, 1.5.	15/10
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Elektrisches Dach	30
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	30
27	Innenbeleuchtung	30
28	Anhänger	25
31	Steuermodul Kofferraumdeckel	30
32	Steuergerät für Einparkhilfe; Frontkamera und Radar.	7,5/10
33	Airbag	7.5
34	Wendeschalter; Klimaanlagensensor; elektrochromer Spiegel; Steckdosen auf der Rückseite (USB).	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
41	Fahrer- und Beifahrer-Gurtstraffer	25
42	Zentralverriegelung	40
43	Übertrifft Audio CAN und MOST.	40
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
46	USB-Anschluss	7.5
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	7.5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30

Eingebaute Sicherung / Ampere
230-V-Steckdosen hinten	30



Sicherungskasten Motorraum

Nr.	Beschreibung / Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7,5/10
5	Motorsensoren	10
6	Bremslichtsensor	7.5
7	Motorleistung	10
8	Lambdasonde	10
9	Motor	20
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Getriebepumpe	15/30
14	Beheizbare Frontscheibe	50
15	Tonsignal	15
16	Benzinpumpe	20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuerungsmodul	7.5
23	Anlasser	30
24	PTC	40
36	Linker LED-Scheinwerfer	15
37	Behelfsheizung	20
38	Rechter LED-Scheinwerfer	15



Video: Informationen und Hinweise zum Wechsel der Sicherungen im Kfz



Weitere Artikel zum Seat Ateca
