Folgend zeigen wir Ihnen eine Übersicht der Sicherungskästen im Seat Leon mit einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie auch die passende Amperezahl und eine Beschreibung zur Belegung.



Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2019

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
1	SCR; adblue.	20
4	Alarmtonsignal	7.5
5	Tor	7.5
6	Schalthebel Automatikgetriebe	7.5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe; AA-Kompressor.	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Schwellenbeleuchtung.	7.5
9	Lenksäule	7.5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
13	Taxi	5
14	Lüftungsschlitz der Klimaanlage	40
15	KESSY	10
16	Connectivity Box (Kommunikationszentrum)	7.5
17	Instrumententafel	7.5
18	Rückfahrkamera	7.5
19	KESSY	7.5
20	SCR, Motorrelais, 1.5	15.10
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Zu öffnendes Dach	20
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	20
27	Innenbeleuchtung	30
28	Anhänger	25
32	Steuergerät für Einparkhilfe; vordere Kamera; Radar.	7.5
33	Airbag	7.5
34	Rückfahrlichtschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	7.5
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Übertrifft Audio CAN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	7.5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30

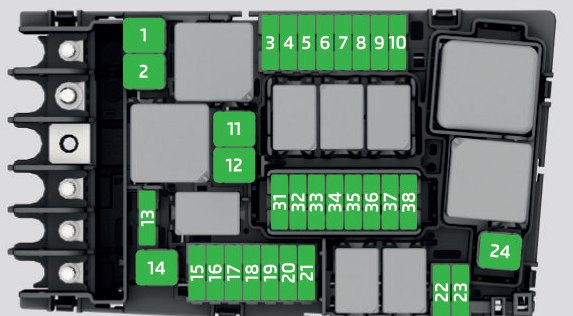

Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7,5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	7.5
7	Motorleistung	7,5/10
8	Lambdasonde	15.10
9	Motor	20.10
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40
13	Automatikgetriebepumpe	30
15	Tonsignal	15
16	Steuermodul Kraftstoffpumpe	7.5/20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuerungsmodul	7.5
23	Anlasser	30
24	PTC	40
31	1,0 Druckpumpe	15
32	Differenzial vorne	15



Eingebaute Sicherung	Ampere
Steckdosen hinten	7.5



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2018

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
1	SCR; adblue.	20
4	Alarmtonsignal	7.5
5	Tor	7.5
6	Schalthebel Automatikgetriebe	7.5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe.	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Schwellenbeleuchtung.	7.5
9	Lenksäule	7.5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
13	Taxi	5
14	Lüftungsschlitz der Klimaanlage	40
15	KESSY	10
16	Connectivity Box (Kommunikationszentrum)	7.5
17	Kombiinstrument; Instrumententafel.	7.5
18	Rückfahrkamera	7.5
19	KESSY	7.5
20	SCR, Motorrelais, 1.5	15.10
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Zu öffnendes Dach	20
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	20
27	Innenbeleuchtung	30
28	Anhänger	25
32	Steuergerät für Einparkhilfe; vordere Kamera; Radar.	7.5
33	Airbag	7.5
34	Rückfahrlichtschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	7.5
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Übertrifft Audio CAN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	7.5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	7,5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	7.5
7	Motorleistung	7,5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15
11	PTC	40
12	PTC	40
13	Automatikgetriebepumpe	30
15	Tonsignal	15
16	Steuermodul Kraftstoffpumpe	7.5
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	7.5
19	Scheibenwaschanlage	30
21	Steuergerät für Automatikgetriebe	15/30
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15
32	Differenzial vorne	15



Eingebaute Sicherung	Ampere
Steckdosen hinten	7.5



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2017

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
4	Taxi	3
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe.	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung; Schwellenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	7.5
11	Welt links	40
12	Radio	20
14	Lüftungsschlitz der Klimaanlage	40
15	KESSY	10
16	Kommunikationszentrum.	7.5
17	Instrumententafel	7.5
18	Rückfahrkamera	7.5
19	KESSY	7.5
21	Haldex 4×4 Kupplungssteuergerät	15
22	Anhänger	15
23	Zu öffnendes Dach	30
24	Lichter auf der rechten Seite	40
25	Linke Tür	30
26	Beheizte Sitze	20
27	Innenbeleuchtung	30
28	Anhänger	25
32	Steuergerät für Einparkhilfe; vordere Kamera; Radar.	7.5
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; elektrochromer Spiegel; Steckdosen auf der Rückseite (USB).	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	Rechter LED-Scheinwerfer	7.5
37	Linker LED-Scheinwerfer	7.5
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	SEAT-Soundsystem ; Tiefe Töne; KÖNNEN und MOST.	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
52	Fahrmodus.	15
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	25
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	5
7	Motorleistung	5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15.10.20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
15	Tonsignal	15
16	Steuermodul Kraftstoffpumpe	15.05.20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwaschanlage	30
20	Alarmtonsignal	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15
33	Automatikgetriebepumpe	30



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2016

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40

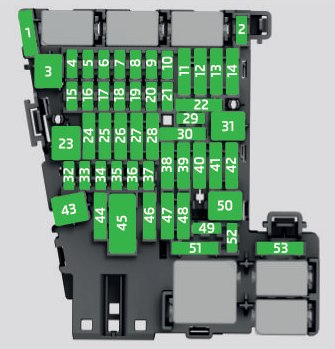

Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
4	Taxi	3
5	CAN-Gateway	5
6	Schalthebel Automatikgetriebe	5
7	Bedienfeld für Klimaanlage und Heizung; Heizbare Heckscheibe.	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	5
12	Radio	20
13	Fahrmodus.	15
14	Lüftungsschlitz der Klimaanlage	40
15	KESSY	10
16	Kommunikationszentrum	7.5
17	Armaturenbrett	5
18	Rückfahrkamera	7.5
19	KESSY	7.5
21	4×4 Haldex-Kupplungssteuergerät	15
22	Anhänger	15
23	Lichter auf der rechten Seite	40
24	Elektrisches Dach	30
25	Linke Tür	30
26	Beheizte Sitze	20
28	Anhänger	25
31	Welt links	40
32	Parkassistent-Controller; vordere Kamera; Radar.	7.5
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	Rechter LED-Scheinwerfer	10
37	Linker LED-Scheinwerfer	10
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Innenbeleuchtung	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor	5
53	Heizbare Heckscheibe	30



Sicherungskasten im Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	40/20
2	ESP-Steuergerät	40/60
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	5
7	Motorleistung	5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15.10.20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
15	Horn	15
16	Steuermodul Kraftstoffpumpe	15.05.20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwischer	30
20	Horn	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15
33	Automatikgetriebepumpe	30



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2015

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
4	Taxi	3
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Klima- und Heizungsbedienfeld	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	5
12	Radio	20
13	Fahrmodus.	15
14	Lüftungsschlitz der Klimaanlage	30
17	Armaturenbrett	5
18	Rückfahrkamera	7.5
21	4×4 Haldex-Kupplungssteuergerät	15
22	Anhänger	15
23	Lichter auf der rechten Seite	40
24	Elektrisches Dach	30
25	Linke Tür	30
26	Beheizte Sitze	20
28	Anhänger	25
31	Welt links	40
32	Steuergerät für Einparkhilfe	7.5
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	vordere Kamera; Radar.	10
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Innenbeleuchtung	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	40/20
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	5
7	Motorleistung	5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15.10.20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
15	Horn	15
16	Steuermodul Kraftstoffpumpe	15.05.20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwischer	30
20	Horn	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2014

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten Armaturenbrett

Nr.	Beschreibung und Ampere
4	Taxi	3
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Klima- und Heizungsbedienfeld	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	5
12	Radio	20
13	Fahrmodus.	15
14	Lüftungsschlitz der Klimaanlage	30
17	Armaturenbrett	5
18	Rückfahrkamera	7.5
21	4×4 Haldex-Kupplungssteuergerät	15
22	Anhänger	15
23	Lichter auf der rechten Seite	40
24	Elektrisches Dach	30
25	Linke Tür	30
26	Beheizte Sitze	20
28	Anhänger	25
31	Welt links	40
32	Steuergerät für Einparkhilfe	7.5
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	vordere Kamera; Radar.	10
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Innenbeleuchtung	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	40/20
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	5
7	Motorleistung	5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15.10.20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
15	Horn	15
16	Steuermodul Kraftstoffpumpe	15.05.20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwischer	30
20	Horn	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15



Belegung Sicherungskasten und Relais Seat Leon III | Baujahr 2013

Übersicht Farbcodes

Farbe Sicherung	Ampere
Schwarz	1
Violett	3
Hellbraun	5
Braun	7.5
Rot	10
Blau	15
Gelb	20
Weiß oder transparent	25
Grün	30
Orange	40



Sicherungskasten im Armaturenbrett

Nr.	Beschreibung und Ampere
4	Taxi	3
5	Tor	5
6	Schalthebel Automatikgetriebe	5
7	Klima- und Heizungsbedienfeld	10
8	Diagnostik; Handbremsschalter; Lichtschalter; Rückfahrscheinwerfer; Innenbeleuchtung.	10
9	Lenksäule	5
10	Radioanzeige	5
12	Radio	20
13	Fahrmodus.	15
14	Lüftungsschlitz der Klimaanlage	30
17	Armaturenbrett	5
18	Rückfahrkamera	7.5
21	4×4 Haldex-Kupplungssteuergerät	15
22	Anhänger	15
23	Lichter auf der rechten Seite	40
24	Elektrisches Dach	30
25	Linke Tür	30
26	Beheizte Sitze	20
28	Anhänger	25
31	Welt links	40
32	Steuergerät für Einparkhilfe	7.5
33	Airbag	5
34	Wendeschalter; Klimaanlagensensor; Elektrochromer Spiegel.	7.5
35	Diagnostik; Scheinwerfersteuergerät; Scheinwerferhöhenverstellung.	10
36	vordere Kamera; Radar.	10
38	Anhänger	25
39	Rechte Tür	30
40	12V Steckdose	20
42	Zentralverriegelung	40
43	Innenbeleuchtung	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
49	Anlasser; Kupplungssensor.	5
53	Heizbare Heckscheibe	30



Sicherungskasten Motorraum

Nr.	Beschreibung und Ampere
1	ESP-Steuergerät	40/20
2	ESP-Steuergerät	40
3	Motorsteuergerät (Diesel/Benzin)	30/15
4	Motorsensoren	5/10
5	Motorsensoren	7,5/10
6	Bremslichtsensor	5
7	Motorleistung	5/10
8	Lambdasonde	15.10
9	Motor	10.05.20
10	Steuermodul Kraftstoffpumpe	15.10.20
11	PTC	40
12	PTC	40
13	Steuergerät für Automatikgetriebe	15/30
15	Horn	15
16	Steuermodul Kraftstoffpumpe	15.05.20
17	Motorsteuerungsmodul	7.5
18	Klemme 30 (Plus)	5
19	Scheibenwischer	30
20	Horn	10
22	Motorsteuerungsmodul	5
23	Anlasser	30
24	PTC	40
31	Elektronisches Differenzial von CUPRA	15



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2010 bis 2012

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Diagnostik; Armaturenbrett; Instrumentenbeleuchtung; Scheinwerfersteuerungsschalttafel; Durchflussmesser; Beheizte Scheibenwischer; Motorsteuerung; AFS-Scheinwerfer.	10
2	Motorsteuerung; ABS-ESP-Steuergerät; Automatische Übertragung; Instrumententafel; Anhängerschalttafel; Lichtschalter; Bremssensor; Servolenkung; Rechter und linker Scheinwerfer.	10
3	Airbag	5
4	Heizung; Rückwärtsschalter; ASR-ESP-Schalter; Elektrochromer Spiegel; Parkpilot ; Ölstandsensor.	5
5	Rechter Xenon-Scheinwerfer	10
6	Linker Xenon-Scheinwerfer	10
7	—	—
8	Anhängerhaken-Vormontageassistent	5
9	—	—
10	—	—
11	—	—
12	Zentralverriegelung	15
13	Diagnose; Lichtschalter; Regensensor; Heizbare Heckscheibe.	10
14	Automatische Übertragung; Heizung; ESP-Steuergerät; Hebel für Automatikgetriebe.	5
15	—	—
16	—	—
17	Alarm	5
18	Kombi / Hebel mit START STOP	5
19	Nebelscheinwerfer helfen	20
20	Navigation/Radio mit START STOP	15
21	Motorsteuerung	10
22	Lüfterschalter	40
23	Elektrische Fensterheber (vorne)	30
24	Karosseriesteuergerät	20
25	Heizbare Heckscheibe	25
26	Elektrische Fensterheber hinten	30
27	Motor (Kraftstoffsteuergerät/Pumpenrelais)	15
28	Komfortsteuerung	30
29	—	—
30	—	—
31	Vakuumpumpe	20
32	—	—
33	Schiebedach	25
34	Komfortarmaturenbrett; Zentralverriegelung.	25
35	—	—
36	Scheinwerferwaschanlage	20
37	Beheizte Sitze	30
38	Motorsteuerung	10
39	Telefon mit START STOP	10
40	Lüfterschalter	40
41	Heckscheibenwischermotor; Verkabelung der Schalttafel.	20
42	12V Steckdose; Feuerzeug.	15
43	Vormontage der Anhängerhalterung	15
44	Vormontage der Anhängerhalterung	20
45	Vormontage der Anhängerhalterung	15
46	—	—
47	Motorsteuerung	10
48	Motorsteuerung	10
49	—	—

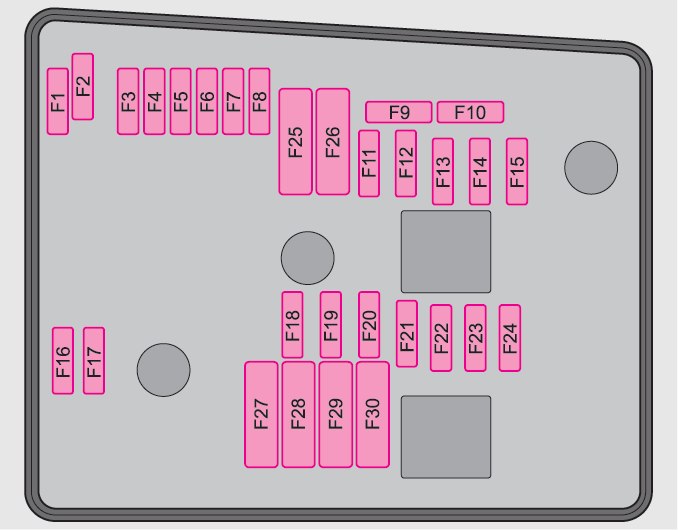

Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Scheibenwischer	30
2	DQ200-Getriebe	30
3	Kabelsteuergerät	5
4	Abs	20
5	AQ-Getriebe	15
6	Instrumententafel/Lenksäule	5
7	Zündschlüssel	40
8	Radio	15
9	Telefon; TomTom-Navigation.	5
10	Motorsteuerung	5
	Motorsteuerung	10
11	—	—
12	Elektronische Kontrolleinheit	5
13	Versorgung des Einspritzmoduls	15
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	Motorsteuerung	5
	Pumpenrelais	10
16	Richtige Beleuchtung	30
17	Horn	15
18	—	—
19	Reservieren	30
20	Die Wasserpumpe	10
	Motordrucksensorpumpe 1.8	20
21*	Lambdasonde	15
22	Bremspedal, Geschwindigkeitssensor	5
23*	Motorsteuerung	5
	Motorsteuerung	10
	Motorsteuerung	15
24	AKF; Übertragungsventil.	10
25*	ABS-Pumpe	40
26	Beleuchtung links	30
27*	Motorsteuerung	40
	Motorsteuerung	50
28	—	—
29*	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	Zündschlüssel	50
* Stromstärke abhängig von der Motorisierung



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2009

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Diagnostik; Armaturenbrett; Instrumentenbeleuchtung; Scheinwerfersteuerungsschalttafel; Durchflussmesser; Beheizte Scheibenwischer; Motorsteuerung; AFS-Scheinwerfer.	10
2	Motorsteuerung; ABS-ESP-Steuergerät; Automatische Übertragung; Instrumententafel; Anhängerschalttafel; Lichtschalter; Bremssensor; Servolenkung; Rechter und linker Scheinwerfer.	10
3	Airbag	5
4	Heizung; Rückwärtsschalter; ASR-ESP-Schalter; Elektrochromer Spiegel; Parkpilot ; Ölstandsensor.	5
5	Rechter Xenon-Scheinwerfer	10
6	Linker Xenon-Scheinwerfer	10
7	—	—
8	Anhängerhaken-Vormontageassistent	5
9	—	—
10	—	—
11	—	—
12	Zentralverriegelung	15
13	Diagnose; Lichtschalter; Regensensor; Heizbare Heckscheibe.	10
14	Automatische Übertragung; Heizung; ESP-Steuergerät; Hebel für Automatikgetriebe.	5
15	—	—
16	—	—
17	Alarm	5
18	Kombi / Hebel mit START STOP	5
19	Nebelscheinwerfer helfen	20
20	Navigation/Radio mit START STOP	15
21	Motorsteuerung	10
22	Lüfterschalter	40
23	Elektrische Fensterheber (vorne)	30
24	Karosseriesteuergerät	20
25	Heizbare Heckscheibe	25
26	Elektrische Fensterheber hinten	30
27	Motor (Kraftstoffsteuergerät/Pumpenrelais)	15
28	Komfortsteuerung	30
29	—	—
30	Automatische Übertragung	20
31	Vakuumpumpe	20
32	—	—
33	Schiebedach	25
34	Komfortarmaturenbrett; Zentralverriegelung.	25
35	—	—
36	Scheinwerferwaschanlage	20
37	Beheizte Sitze	30
38	Motorsteuerung	10
39	Telefon mit START STOP	10
40	Lüfterschalter	40
41	Heckscheibenwischermotor; Verkabelung der Schalttafel.	20
42	12V Steckdose; Feuerzeug.	15
43	Vormontage der Anhängerhalterung	15
44	Vormontage der Anhängerhalterung	20
45	Vormontage der Anhängerhalterung	15
46	—	—
47	Motorsteuerung	10
48	Motorsteuerung	10
49	—	—



Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Scheibenwischer	30
2	DQ200-Getriebe	30
3	Kabelsteuergerät	5
4	Abs	20
5	AQ-Getriebe	15
6	Instrumententafel/Lenksäule	5
7	Zündschlüssel	40
8	Radio	15
9	Telefon; TomTom-Navigation.	5
10	Motorsteuerung	5
	Motorsteuerung	10
11	—	—
12	Elektronische Kontrolleinheit	5
13	Versorgung des Einspritzmoduls	15
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	Motorsteuerung	5
	Pumpenrelais	10
16	Richtige Beleuchtung	30
17	Horn	15
18	—	—
19	Reservieren	30
20	Die Wasserpumpe	10
	Motordrucksensorpumpe 1.8	20
21*	Lambdasonde	15
22	Bremspedal, Geschwindigkeitssensor	5
23*	Motorsteuerung	5
	Motorsteuerung	10
	Motorsteuerung	15
24	AKF; Übertragungsventil.	10
25*	ABS-Pumpe	40
26	Beleuchtung links	30
27*	Motorsteuerung	40
	Motorsteuerung	50
28	—	—
29	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	Zündschlüssel	50
* Stromstärke abhängig von der Motorisierung



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2008

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Diagnostik; Armaturenbrett; Instrumentenbeleuchtung; Scheinwerfer-Armaturenbrett; Durchflussmesser; Beheizte Scheibenwischer.	10
2	Motorsteuerung; ABS-ESP-Steuergerät; Automatische Übertragung; Instrumententafel; Anhänger-Armaturenbrett; Lichtschalter; Bremssensor; Servolenkung; Rechter und linker Scheinwerfer.	5
3	Airbag	5
4	Heizungsschalter; Rückwärtsgang; ASR-ESP-Schalter; Telefon; Waschdüsen; elektrochromer Spiegel; TomTom-Navigation.	5
5	Rechter Xenon-Scheinwerfer	5
6	Linker Xenon-Scheinwerfer	5
7	—	—
8	—	—
9	—	—
10	—	—
11	—	—
12	Zentralverriegelung	10
13	Diagnose; Lichtschalter; Regensensor.	10
14	Automatische Übertragung; Heizung; ESP-Steuergerät; Hebel für Automatikgetriebe.	5
15	Kabelsteuergerät	7.5
16	—	—
17	Alarm	5
18	—	—
19	—	—
20	—	—
21	Motorsteuerung	10
22	Lüfterschalter	40
23	Elektrische Fensterheber (vorne)	30
24	—	—
25	Heizbare Heckscheibe	25
26	Elektrische Fensterheber hinten	30
27	Motor (Kraftstoffsteuergerät/Pumpenrelais)	15
28	Komfortsteuerung	25
29	—	—
30	Automatische Übertragung	20
31	Vakuumpumpe	20
32	—	—
33	Schiebedach	30
34	Komfortsteuerung	25
35	—	—
36	Scheinwerferwaschanlage	20
37	Beheizte Sitze	30
38	Motorsteuerung	10
39	—	—
40	Lüfterschalter	40
41	Heckscheibenwischermotor; Verkabelung der Schalttafel.	15
42	12V Steckdose; Feuerzeug.	15
43	Vormontage der Anhängerhalterung	15
44	Vormontage der Anhängerhalterung	20
45	Vormontage der Anhängerhalterung	15
46	—	—
47	Motorsteuerung	10
48	Motorsteuerung	10
49	—	—



Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Reservieren	30
2	—	—
3	Kabelsteuergerät	5
4	Abs	30
5	AQ-Getriebe	15
6	Kombi / Lenksäule	5
7	Zündschlüssel	40
8	Radio	15
9	Telefon; TomTom-Navigation.	5
10	Motorsteuerung	5
	Motorsteuerung	10
11	—	—
12	Tor	5
13	Versorgung des Einspritzmoduls	25
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	Motorsteuerung	5
	Kraftstoffpumpenrelais	10
16	Richtige Beleuchtung	30
17	Horn	15
18	—	—
19	Reservieren	30
20	—	—
21	Lambdasonde	15
22	Bremspedal; Geschwindigkeitssensor.	5
23	Motorsteuerung	5
	Motorsteuerung	10
	Motorsteuerung	15
24	VRG; Ventil wechseln.	10
25	ABS-Pumpe	40
26	Beleuchtung links	40
27	Motorsteuerung	40
	Motorsteuerung	50
28	—	—
29	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	Zündschlüssel	40

Zusätzlicher Sicherungskasten

Nr.	Beschreibung	Ampere
B1	Lichtmaschine < 140W	150
	Lichtmaschine > 140W	200
C1	Servolenkung	80
D1	„30“ Multi-Terminal-Netzteil; Interner Sicherungskasten.	100
E1	Lüfter < 500 W / Lüfter > 500 W	50
		80
F1	PTC (zusätzliche elektrische Luftheizung)	80
G1	PTC (zusätzliche elektrische Luftheizung)	40
H1	Zentralverriegelung	—



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2007

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Diagnostik; Armaturenbrett; Scheinwerfersteuerungsschalttafel; Scheinwerfer-Armaturenbrett; Durchflussmesser; Beheizte Scheibenwischer.	10
2	Motorsteuerung; ABS-ESP-Steuergerät; Automatische Übertragung; Instrumententafel; Anhänger-Armaturenbrett; Lichtschalter; Bremssensor; Servolenkung; Rechter und linker Scheinwerfer.	5
3	Airbag	5
4	Heizung; Rückwärtsschalter; ASR-ESP-Schalter; Telefon; Düsen; Elektrochromer Blendschutzspiegel; TomTom-Navigation.	5
5	Rechter Xenon-Scheinwerfer	5
6	Linker Xenon-Scheinwerfer	5
7	—	—
8	Trailer-Vormontage-Kit (Assistenzlösung)	5
9	—	—
10	—	—
11	—	—
12	Zentralverriegelung	10
13	Diagnose; Lichtschalter; Regensensor.	10
14	Automatische Übertragung; Heizung; ESP-Steuergerät; Hebel für Automatikgetriebe.	5
15	Kabelsteuergerät	7.5
16	—	—
17	Alarm	5
18	—	—
19	Nebelkit (unterstützte Lösung)
20	—	—
21	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
22	Gebläsesteuerung	40
23	Elektrische Fensterheber (vorne)	30
24	—	—
25	Heizbare Heckscheibe	25
26	Elektrische Fensterheber hinten	30
27	Motor (Kraftstoffsteuergerät/Pumpenrelais)	15
28	Komfortsteuerung	25
29	—	—
30	Automatische Übertragung	20
31	Vakuumpumpe	20
32	—	—
33	Schiebedach	30
34	Komfortsteuerung	25
35	—	—
36	Scheinwerferwaschanlage	20
37	Beheizte Sitze	30
38	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
39	—	20
40	Gebläsesteuerung	40
41	Heckscheibenwischermotor; Verkabelung der Schalttafel.	15
42	12V Steckdose; Feuerzeug.	15
43	Vormontage der Anhängerhalterung	15
44	Vormontage der Anhängerhalterung	20
45	Vormontage der Anhängerhalterung	15
46	—	—
47	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
48	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
49	—	—



Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Klar	30
2	Lenksäule	5
3	Kabelsteuergerät	5
4	Abs	30
5	AQ-Getriebe	15
6	Instrumententafel	5
7	—	—
8	Radio	15
9	Telefon	5
10	Hauptrelais im Vorlauf FSI-Motorraum/Diesel/Einspritzmodul	5
	Hauptrelais im Motorraum D2L (2.0 FSI 147 kW)	10
11	—	—
12	Eintrag	5
13	Versorgung des Einspritzmoduls	25
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	T71/20FSI-Motor	5
	Pumpenrelais	10
16	ADS-Pumpe	30
17	Horn	15
18	—	—
19	Klar	30
20	—	—
21	Lambdasonde	15
22	Bremspedal; Geschwindigkeitssensor.	5
23	1.6 Motor, Hauptrelais (Relais Nr. 100)	5
	T 71 Diesel AGR	10
	2.0 D2L Hochdruck-Kraftstoffpumpe	15
24	VRG; Ventil wechseln.	10
25	Richtige Beleuchtung	40
26	Beleuchtung links	40
27	1.6 SLP-Motor	40
	1.9 TDI Glühkerzenrelais	50
28	KL15	40
29	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	X – Entladerelais	40



Zusätzlicher Sicherungskasten

Nr.	Beschreibung	Ampere
B1	Lichtmaschine < 140W	150
	Lichtmaschine > 140W	200
C1	Servolenkung	80
D1	„30“ Multi-Terminal-Netzteil; Interner Sicherungskasten.	100
E1	Lüfter < 500 W / Lüfter > 500 W	50
		80
F1	PTC (zusätzliche elektrische Luftheizung)	100
G1	Anhängersicherungsversorgung im internen Sicherungskasten	50
H1	Zentralverriegelungssteuergerät (4F8 mit automatischer Verriegelung)	—



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2006

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Diagnosesteuergerät; Instrumentenbeleuchtung; Steuergerät für Scheinwerferregulierung; Durchflussmesser; Beheizbare Frontscheiben.	10
2	Motorsteuerung; ABS-ESP-Steuergerät; Automatische Übertragung; Instrumententafel; Anhängerfahrer; Lichtschalter; Bremssensor; Servolenkung; Linker und rechter Scheinwerfer.	5
3	Airbag	5
4	Heizung; Rückwärtsschalter; ASR-ESP-Schalter; Telefon; Elektrochromer Spiegel.	5
5	Xenon-Scheinwerfer rechts	5
6	Xenon-Scheinwerfer links	5
7	—	—
8	Trailer-Vormontage-Kit (Assistenzlösung)	5
9	—	—
10	—	—
11	—	—
12	Zentralverriegelung	10
13	Diagnose; Lichtschalter; Regensensor.	10
14	Automatische Übertragung; Heizung; ESP-Treiber; Hebel für Automatikgetriebe.	5
15	Kabelsteuergerät	7.5
16	—	—
17	Alarm	5
18	—	—
19	Antibeschlag-Kit (Hilfslösung)
20	—	—
21	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
22	Lüftersteuerung	40
23	Elektrische Fensterheber vorne	30
24	—	—
25	Heizbare Heckscheibe	25
26	Elektrische Fensterheber hinten	30
27	Motor (Kraftstoffpumpenanzeige/Relais)	15
28	Komfortsteuerung	25
29	—	—
30	Automatische Übertragung	20
31	Vakuumpumpe	20
32	—	—
33	Schiebedach	30
34	Komfortsteuerung	25
35	—	—
36	Scheinwerferwaschanlage	20
37	Beheizte Sitze	30
38	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
39	—	20
40	Lüftersteuerung	40
41	Scheibenwaschmotor; Kabelsteuerung.	15
42	Nest; 12V Zigarettenanzünder	15
43	Vormontage der Anhängerhalterung	15
44	Vormontage der Anhängerhalterung	20
45	Vormontage der Anhängerhalterung	15
46	—	—
47	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
48	D2L-Motor (2,0 l, 147 kW, 4-Gang-TFSI)	10
49	—	—



Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Klar	30
2	Lenksäule	5
3	Kabelsteuergerät	5
4	Abs	30
5	AQ-Getriebe	15
6	Instrumententafel	5
7	—	—
8	Radio	15
9	Telefon	5
10	Hauptrelais im Vorlauf FSI-Motorraum/Diesel/Einspritzmodul	5
	Hauptrelais im Motorraum D2L (2.0 FSI 147 kW)	10
11	—	—
12	Tor	5
13	Versorgung des Einspritzmoduls	25
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	T71/20FSI-Motor	5
	Pumpenrelais	10
16	ADS-Pumpe	30
17	Horn	15
18	—	—
19	Klar	30
20	—	—
21	Lambdasonde	15
22	Bremspedal; Geschwindigkeitssensor.	5
23	1.6 Motor, Hauptrelais (Relais Nr. 100)	5
	T 71 Diesel AGR	10
	2.0 D2L Hochdruck-Kraftstoffpumpe	15
24	VRG; Ventil wechseln.	10
25	Richtige Beleuchtung	40
26	Beleuchtung links	40
27	1.6 SLP-Motor	40
	1.9 TDI Glühkerzenrelais	50
28	KL15	40
29	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	X – Entladerelais	40

Zusätzlicher Sicherungskasten

Nr.	Beschreibung	Ampere
B1	Lichtmaschine < 140W	150
	Lichtmaschine > 140W	200
C1	Servolenkung	80
D1	„30“ Multi-Terminal-Netzteil; Interner Sicherungskasten.	100
E1	Lüfter < 500 W / Lüfter > 500 W	50
		80
F1	PTC (zusätzliche elektrische Luftheizung)	100
G1	Anhängersicherungsversorgung im internen Sicherungskasten	50
H1	Zentralverriegelungssteuergerät (4F8 mit automatischer Verriegelung)	—



Belegung Sicherungskasten und Relais Seat Leon II | Baujahr 2005

Sicherungskasten Armaturenbrett

Nr.	Beschreibung	Ampere
1	Steuerung von Benzin- und Dieselmotoren	10
2	ABS/ESP-Steuerung	5
3	Airbag-Steuerung	5
4	Heizungssteuerung; Ein Drucksensor; Beheizte Sitze; ESP-Schalter; Rückwärtsgang.	5
5	Linker und rechter Scheinwerfermotor; Dimmer; GDL-Steuerung.	5
6	Tor; Hebel für Automatikgetriebe.	5
7	Windschutzscheibenrelais; Beheizte Rückspiegel; VDA-Telefon.	5
8	Anhängersteuerung	5
9	—	—
10	—	—
11	—	—
12	Türsteuerung	10
13	Diagnose; Lichtschalter; Bremse.	10
14	Automatische Übertragung	5
15	Verdrahtungsprüfung	7.5
16	Heizung und Klimaanlage	10
17	Regensensor	5
18	Automatische Übertragung; Steuerung der Einparkhilfe.	5
19	—	—
20	ESP-Steuerung	5
21	D2L-Motor (20.147 kW)	10
22	Heizung	40
23	Türsteuerung	30
24	Feuerzeug	25
25	Verdrahtungsprüfung	25
26	12V Steckdosen	30
27	FSI-Feedforward-Steuerung; Benzinrelais, EKP 1.6.	15
28	—	—
29	Durchflussanzeige, Motor	10
30	Vorverkabelt	20
31	Vakuumpumpe	20
32	Türsteuerung	30
33	Schiebedach	30
34	Komfortsteuerung	25
35	Alarmsensor; Horn.	5
36	Scheinwerferwaschanlage	20
37	Sitze	30
38	Motor	10
39	Automatische Übertragung	20
40	Heizung	40
41	Heckklappe, Stromversorgung	15
42	Verdrahtungsprüfung	15
43	Anhängersteuerung	15
44	Anhängersteuerung	20
45	Anhängersteuerung	15
46	Heizdüsen; Heizungssteuerung; Luft; Klimaanlage.	5
47	Lambdasonde	10
48	Lambdasonde	10
49	Lichtschalter	7.5



Sicherungskasten Motorraum

Nr.	Beschreibung	Ampere
1	Reinigung	30
2	Lenksäule	5
3	Verdrahtungsprüfung	5
4	Abs	30
5	AQ-Getriebe	15
6	Kombi	5
7	—	—
8	Radio	15
9	Telefon	5
10	FSI Motorraum-Hauptrelais und Stromversorgung des Diesel-/Einspritzmoduls	5
	Hauptrelais im Motorraum D2L (2.0 FSI 147 kW)	10
11	—	—
12	Tor	5
13	Versorgung des Einspritzmoduls	25
	Stromversorgung des Dieseleinspritzmoduls	30
14	Spule	20
15	T71/20FSI-Motor	5
	Pumpenrelais	10
16	ADS-Pumpe	30
17	Horn	15
18	—	—
19	Reinigung	30
20	—	—
21	Lambdasonde	15
22	Bremspedal; Geschwindigkeitssensor.	5
23	1,6-l-Motor, Hauptrelais (Relais 100)	5
	T 71 Diesel AGR	15
	2.0 D2L Hochdruck-Kraftstoffpumpe	10
24	VRG; Schaltventil.	10
25	Richtige Beleuchtung	40
26	Beleuchtung links	40
27	1.6 SLP-Motor	40
	1.9 TDI Glühkerzenrelais	50
28	L15	40
29	Elektrische Fensterheber (vorne und hinten)	50
	Elektrische Fensterheber (vorne)	30
30	KLX	40

Zusätzlicher Sicherungskasten

Nr.	Beschreibung	Ampere
B1	Lichtmaschine < 140W	150
	Lichtmaschine > 140W	200
C1	Servolenkung	80
D1	PTC (elektrische Zusatzheizung mit Luft)	100
E1	Elektrolüfter < 500 W / Elektrolüfter > 500 W	50
		80
F1	Multiterminal-Netzteil „30“; Interner Sicherungskasten.	100
G1	Anhängersicherungsversorgung im internen Sicherungskasten	50
H1	—	—



Belegung Sicherungskasten und Relais Seat Leon I | Baujahr 1999 bis 2005

Sicherungskasten Innenraum

Nr.	Ampere	Beschreibung
1	5	Z4 – beheizbarer Außenspiegel Fahrerseite (Modelle ohne elektrischen Fensterheber ohne); Z5 – Beheizbarer Außenspiegel Beifahrerseite (Modelle ohne elektrischen Fensterheber); Z20 – Linkes Heizelement der Strahlwaschanlage; Z21 – Rechtes Element der Strahlwascherheizung.
2	5	E3 – Warnblinkschalter; J1 – Blinkerrelais; M5 – Blinkerlampe vorne links; M6 – Blinkerlampe hinten links; M7 – Blinkerlampe vorn rechts; M8 – Blinkerlampe hinten rechts; J567 – Linker Entladungslichttreiber; J568 – Gasentladungslichtregler mit Leuchtweitenregulierung nach rechts.
3	5	J5 – Nebelscheinwerferrelais; E20 – Schalter und Regler für Instrumentenbeleuchtung.
4	5	X – Kennzeichenbeleuchtung
5	7.5	E45 – Tempomatschalter; E221 – Lenkradsteuergerät; E227 – Tempomattaste (GRA) SET-Taste; G65 – Hochdrucksensor (Klimaanlage); J131 – Steuergerät für beheizbaren Fahrersitz; J132 – Steuergerät Beifahrersitzheizung; J245 – Steuergerät für Schiebedachverstellung (Modelle ohne Zentralverriegelung); J255 – Klimatronik; G266 – Ölstands- und Temperatursensor; J293 – Steuergerät für Kühlerlüfter Multifunktionslenkrad; J393 – Komfortsystem (E231 – Taster für beheizbare Außenspiegel); J453 – Multifunktions-Lenkradsteuerung; J446 – Steuergerät für Einparkhilfe; J503 – Steuergerät mit Display für Radio und Navigationssystem; N147 – 2-Wege-Ventil zum Kühlmittelabsperrventil (über F269 – Positionsschalter Temperaturklappe); V154 – Stellmotor Frisch-/Umluftklappe.
6	55	Bis April 2001: J379 – Zentralverriegelung und Alarmtafel; ab September 2002: J651 – Absperrventilrelais 1 (Motorkennbuchstabe BEH).
7	10	K142 – P/N Schalthebelpositions-Warnleuchte; M16 – Rückfahrlampe links; M17 – Rückfahrlampe rechts.
8	5	J412 – Steuergerät für Handyelektronik
9	5	E256 – TCS- und ESP-Taste; G85 – Lenkwinkelgeber; J104 – ABS/ABS-Steuergerät mit EDS/ASR/ESP.
10	15 510	bis Oktober 2001: Motormanagement: Benzin; Motormanagement: Diesel; ab November 2001: R – Radio (S-Kontakt); J285 – Anzeige im Instrumententafeleinsatz; J503 – Steuergerät mit Display für Radio und Navigation;
11	5	J285 – Steuergerät mit Display im Instrumententafeleinsatz; N110 – Magnet für Wählhebelsperre.
12	7.5	J412 – Steuergerät für Handyelektronik; G273 – Innenraumüberwachungssensor; G274 – Innenraumüberwachungssender; T16 – 16-poliger Stecker (in der Mittelkonsole des Armaturenbretts, Selbstdiagnoseanschluss); W11 – Leseleuchte hinten links (Modelle mit Innenraumüberwachung); W12 – Leseleuchte hinten rechts (Modelle mit Innenraumüberwachung).
13	10	F – Bremslichtschalter; M9 – linke Bremsbirne; J…..-.Motorensammlung; J104 – ABS/ABS-Steuergerät mit EDS/ASR/ESP; M9 – linke Bremsbirne; M10 – Rechte Bremsbirne; M21 – Linke Brems- und Rücklichtbirne; M25 – High-Level-Glühlampe.
14	10	J393 – Zentralsteuergerät für Komfortsystem (Modelle ohne Zentralverriegelung); J546 – ​​Heckklappenmodelle mit Fernbedienung; ohne Zentralverriegelung: M27 – Kontrollleuchte Tür links; M28 – Warnleuchte rechte Tür; W – Innenbeleuchtung vorn; W3 – Gepäckraumbeleuchtung; W11 – Leseleuchte hinten links; W12- Leseleuchte hinten rechts; W14 – Beleuchteter Spiegel (Beifahrerseite); W18 – Kofferraumbeleuchtung links; W19 – Leseleuchte/Fahrerseite; W20 – Beleuchteter Spiegel (Fahrerseite).
15	5	G85 – Lenkwinkelgeber; J217 – Steuergerät für Automatikgetriebe; J285 – Steuergerät mit Display im Instrumententafeleinsatz.
16	10	J255 – Klimatronik; J293 – Kühlerlüftersteuerung.
17	–	–
18	10	J285 – Steuergerät mit Display im Instrumententafeleinsatz; L2 – rechte Doppelfadenlampe; M32 – Fernlicht rechts.
19	10	L1 – Linke Doppelfadenlampe; M30 – Linke Scheinwerferlampe.
20	1	E102 – Leuchtweitenregulierer; J427 – Anlasser Gasentladungsscheinwerfer rechts; J568 – Steuergerät für Gasentladungslampen mit rechter Leuchtweitenregulierung; L2 – Zweidrahtbirne rechts; M31 – Abblendlichtlampe rechts; V48 – Stellmotor für Leuchtweitenregulierung links; V49 – Stellmotor für Leuchtweitenregulierung rechts.
21	15	L1 – Linke Doppelfadenlampe; M29 – Abblendlichtlampe links; J426 – Linker Scheinwerferstarter für Gasentladungslampe; J567 – Steuergerät für Entladelicht mit Leuchtweitenregulierung links.
22	5	J285 – Steuergerät mit Display im Instrumententafeleinsatz; M3 – Glühlampe rechts.
23	5	J285 – Steuergerät mit Display im Instrumententafeleinsatz; M1 – Glühlampe links.
24	20	E22 – Intervallwischerschalter, Scheibenwischermotor; J31 – Automatisches intermittierendes Wasch- und Wischerrelais; V – Scheibenwischermotor; V59 – Front- und Heckscheibenwaschpumpe.
25	20	E9 – Frischluftgebläseschalter; E35 – Klimaanlagenschalter; N24 – Vorwiderstand Frischluftgebläse mit Überhitzungssicherung; V2 – Frischluftgebläse; J293 – Kühlerlüftersteuerung; J255 – Klimatronik; J… – Motorsteuerungen.
26	25	Z1 – Beheizbare Heckscheibe
27	15	bis November 2005: V12 – Heckwischermotor; ab Dezember 2005: U1 – Feuerzeug; U5 – 12-V-Steckdose, links im Kofferraum.
28	15	G6 – Kraftstoffpumpe (Primärpumpe)
29	15 2010	Benziner (nicht für Motorkennbuchstabe BDE) Motormanagement: BDE-MotorcodeMotorsteuerung: Diesel
30	20	J245 – Steuergerät für Schiebedachverstellung; V1 – Schiebedachmotor.
31	205	J217 – Steuergerät für Automatikgetriebe; F125 – Multifunktionsschalter; J542 – Steuergerät für Bremskraftverstärker; J492 – Steuergerät für Allradantrieb (4 Motion);
32	10 30	Einspritzdüsen: Benzin; Motormanagement: Diesel.
33	20	J31 – Relais für automatisches intermittierendes Waschen und Wischen; V11 – Pumpe der Scheinwerferwaschanlage.
34	10	Motorsteuerung
35	30	U10 – Anhängersteckdose; bis November 2005: U5-12V Steckdose, linke Seite im Kofferraum.
36	15	J5 – Nebelscheinwerferrelais; L22 – Nebelscheinwerfer links; L23 – rechte Nebellampe; L46 – Nebelschlussleuchte links; J285 – Steuergerät mit Display im Instrumententafeleinsatz.
37	15 510	bis Oktober 2001: J285 – Steuergerät mit Display im Schalttafeleinsatz; J503 – Steuergerät mit Radio- und Navigationssystem-Display; R – Radio, Kontakt S; ab November 2001: Motormanagement: Benzin; Motormanagement: Diesel.
38	15	E204 – Fernentriegelungsschalter Tankklappe; J379 – Steuergerät für Zentralverriegelung und Alarmanlage; J386 – Türsteuergerät Fahrerseite; J387 – Türsteuergerät Beifahrerseite; J388 – Türsteuergerät hinten links; J389 – Türsteuergerät hinten rechts; J398 – Fernentriegelungsrelais Heckklappe; V155- Verriegelungsmotor Tankklappe.
39	15	E3 – Warnblinkschalter; J1 – Blinkerrelais; J567 – Steuergerät für Entladungslicht mit Leuchtweitenregulierung auf der rechten Seite; J568 – Steuergerät für Entladungslicht mit Leuchtweitenregulierung auf der rechten Seite; M5 – Blinkerlampe vorne links; M6 – Blinkerlampe hinten links; M7 – Blinkerlampe vorne rechts; M8 – Blinkerlampe hinten rechts.
40	20	H1 – Zweiklanghorn
41	15	U1- Feuerzeug (bis November 2005)
42	25	R – Radio; R12 – Verstärker; J503 – Steuergerät mit Radio- und Navigationssystem-Display; J415 – TV-Navigationssystem-Tuner; J559 – Steuergerät für Verkehrsinformationen.
43	10	Motorsteuerung
44	15	J131 – Steuergerät Fahrersitzheizung; J132 – Steuergerät für beheizbaren Beifahrersitz.



Sicherungen im Sicherungshalter/Batterie

Bis August 2000

Seit September 2000

Nr.	Ampere	Beschreibung
S162	50	Beheizte Stiftheizung
S163	50	Motorsteuerung
S164	40	Kühlerlüfter
S176	110	Innere
S177	110 150	Lichtmaschine (90A) Lichtmaschine (120A)
S178	30	ABS (Pumpe)
S179	30	ABS
S180	30	Kühlerlüfter



Lage von Relais und Sicherungen

Sicherungspositionen auf der Relaisplatine
A	–	Sicherung Sitzverstellung
B	–	Sicherungen für V192 – Unterdruckpumpe Bremse (ab Mai 2002)
C	–	Sicherung Fensterheber, Zentralverriegelung und beheizbarer Außenspiegel (nur Modelle mit Komfortsystem und Fensterheber)
Relaispositionen auf der Relaisplatine
1	J4 – Relais für Zweitonhupe (53)
2	J59 – Entlastungsrelais X-Kontakt (18) J59 – Entlastungsrelais X-Kontakt (100)
3	Leer
4	J17 – Kraftstoffpumpenrelais (409) J52 – Glühkerzenrelais (103)
V/VI	J31 – Relais für Intervall-Wisch-Waschautomatik, ohne Scheinwerferreinigungsanlage (377), -mit Scheinwerferreinigungsanlage (389), -mit Regensensor (192)
Relaisplätze auf sekundärem Relaisträger mit 13 Positionen über Relaisplatte, Fahrzeuge mit Linkslenkung
1	Leer
2	J398 – Relais Heckklappen-Fernentriegelung (79) J546 – ​​Steuergerät Heckklappen-Fernentriegelung (407)
3	Leer
4	J5 – Nebelscheinwerferrelais (53)
5	J453 – Multifunktionssteuergerät Lenkrad (450)
6	J453 – Multifunktionssteuergerät Lenkrad (450)
7	J508 – Bremslichtunterdrückungsrelais (206)
8	J99 – Relais Außenspiegel beheizt (53) J541 – Relais Kühlmittelabsperrventil (53)
9	J17 – Kraftstoffpumpenrelais, Allrad-Diesel, (53)
10	J17 – Kraftstoffpumpenrelais (Primärpumpe) (167)
11	J226 – Anlassersperre und Rückfahrscheinwerferrelais (175)
12	J317 – Klemme 30 Versorgungsspannungsrelais (109)
13	J151 – Kontinuierliches Kühlmittelrelais (53)
Sicherungsplätze am 13-poligen Hilfsrelaisträger, Fahrzeuge mit Linkslenkung:
D	–	Leer
E	–	Leer
F	15A	S30 – Einzelsicherung Heckscheibenwischer (ab Dezember 2005), S144 – Sicherung Zentralverriegelungsanlage (ATA Blinker)
G	15A	S111 – Sicherung Diebstahlsicherung (ATA-Hupe)
1	J453 – Multifunktionssteuergerät Lenkrad (450)
2	J453 – Multifunktionssteuergerät Lenkrad (450)
3	J5 – Nebelscheinwerferrelais (53)
4	Leer
5	J398 – Relais Heckklappen-Fernentriegelung (79) J546 – ​​Steuergerät Heckklappen-Fernentriegelung (407)
6	Leer
7	J151 – Kontinuierliches Kühlmittelrelais (53)
8	J317 – Klemme 30 Versorgungsspannungsrelais (109)
9	J226 – Anlassersperre und Rückfahrscheinwerferrelais (175)
10	J17 – Kraftstoffpumpenrelais (Primärpumpe) (167)
11	J17 – Kraftstoffpumpenrelais, Allrad-Diesel, (53)
12	J99 – Relais Außenspiegel beheizt (53) J541 – Relais Kühlmittelabsperrventil (53) J193 – Relais Zigarettenanzünder (53)
13	J508 – Bremslichtunterdrückungsrelais (206)
D	15A	S144 – Zentralsicherung Diebstahlsicherung (ATA Blinker)
E	15A	S111 – Sicherung Diebstahlsicherung (ATA-Hupe) S30 – Einzelsicherung Heckwischer (ab Dezember 2005)
F	–	Leer
G	–	Leer



Video: Informationen & Hinweise zum Wechsel der Sicherungen im Fahrzeug



Weitere Artikel zum Seat Leon
