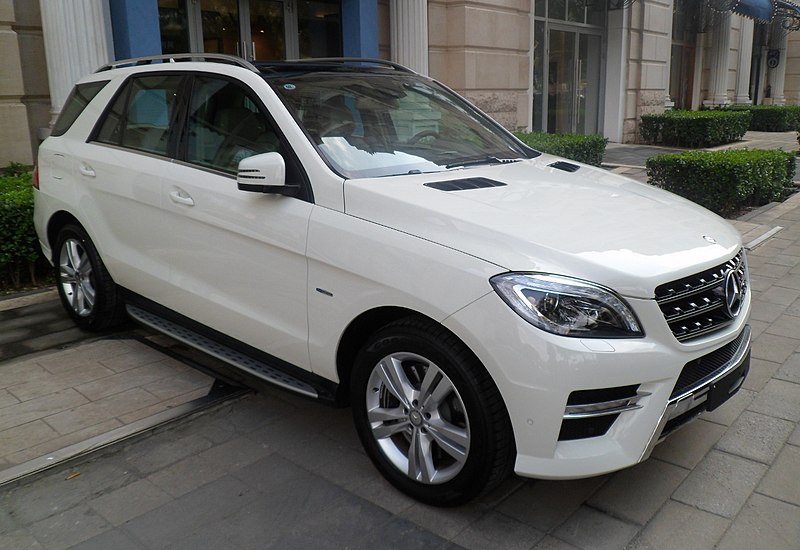

Bild: M 93 – , CC BY-SA 4.0, Link

In diesem Ratgeber zeigen wir Ihnen eine Übersicht der Sicherungskästen in der Mercedes M-Klasse inkl. einer Tabelle der Belegung aller Sicherungen (z.B. Radio, Zigarettenanzünder, Abblendlicht, Scheibenwischer & Co.).

Zu jeder Sicherung finden Sie ebenfalls die passende Amperezahl und eine Beschreibung zur Belegung.

Hinweis: Alle Daten sind sorgfältig recherchiert, gelten jedoch ausdrücklich ohne Gewähr! Achten Sie beim Tausch einer defekten Sicherung immer darauf, dass die neue Sicherung den Anforderungen entspricht (siehe Video am Ende der Seite).

Wichtig: Wählen Sie im folgenden Inhaltsverzeichnis unbedingt Ihr Fahrzeug nach Baujahr bzw. Bauzeitraum aus, um die Belegung der Sicherungen für das richtige Modell anzuzeigen!

Haben Sie Fragen oder brauchen Sie Hilfe mit Ihrem Fahrzeug?

CarWiki ist eine aktive Community – wir werden all Ihre Fragen und Anliegen zeitnah beantworten. Geben Sie dazu bitte immer das Baujahr sowie die Motorisierung Ihres Fahrzeugs an, damit wir bestmöglich bei Ihrem Problem helfen können!

Kommentar verfassen!

Nachricht schicken!

Inhaltsverzeichnis dieses Ratgebers anzeigen

Belegung Sicherungskasten und Relais Mercedes M-Klasse W163 | Baujahr 1997 bis 2005

Der Zigarettenanzünder in der Mercedes-Benz M-Klasse W163 wird über die Sicherung Nummer 10 im Sicherungskasten im Motorraum gesteuert.

Sicherungs- und Relaiskasten Motorraum hinten links (bis 31.08.01)

Nr.	Beschreibung	Ampere
1	Interne Buchse (X58 / 1)	15
2	Kombiinstrument (A1): Blinker vorne links (A1e1); Blinker vorne links (E1): Blinker links (E1e5) Linkes linkes Rücklicht (E3): Blinker links (E3e1) Zusatzblinker links (E22/1) Verbindungsmuffe innen, Umfang L (Z53/4) Anhängerkupplungsstecker (X52)	7.5
3	Rechte Frontleuchte (E2): Fernlicht rechts (E2e1)	15
4	Stromversorgung Schiebe-/Ausstelldach (SHD), Klemme 30: Motor für Schiebe-/Ausstelldach (SHD) (M12)	30
5	Linke Frontleuchte (E1): Linkes Fernlicht (E1e1) Pulvergerät (A1): Fernlichtkontrollleuchte (A1e3)	7.5
6	Heckscheibenwischermotor (M6/4)	7.5
7	Kombischalter (S4): Warnblinkschalter (S6/1s1) Schalter Scheibenwaschanlage (S4s4) Wischerschalter (S4s5) Wischermotor (M6/1) Relais K17: Intervallrelais für Scheibenwischer.	15
8	Verteilergetriebesteuergerät (N78)	25
9	Instrumentenreiniger (A1); Kennzeichenbeleuchtung: Kennzeichenleuchte links (E19/3V); Kennzeichenleuchte hinten rechts (E19/4); Kennzeichenleuchte Ersatzradhalter links (E19/5); Kennzeichenleuchte Ersatzradhalter rechts (E19/6); Cockpit-Steckhülse, drcuit 58d (Z50/1): Fensterheberschalter links (S21/13y); Fensterheberschalter rechts (S21/14) (Leuchtdioden); SIH-Schalter vorn links (S51/1); Schalter vorn rechts SIH (S51/2) (Leuchtdioden); AC-Heizung/Schalter (S98) (Leuchtdioden); Schalterkombination 2-Stufen (S97/6) (Leuchtdioden); ESP-OFF-Schalter (S76/6) (Leuchtdioden); Außenspiegelschalter ein- und ausklappen (S50/1) (Leuchtdiode); Elektrischer Leuchtweiteschalter (SI/1) (Leuchtdiode); Schalter Heckscheibenwischer/Waschanlage (S78) (Leuchtdiode); Dachschalter (S13/2) (Leuchtdiode); Rückfahrlichtschalter (S16/2); Beleuchtung (R3e1); Schaltergruppe Mittelkonsole (S21).	7.5
10	Radio (A2); Dachanschlussmuffe Umfang 15R (Z54/1): Sonnenblende links mit beleuchtetem Spiegel (Е14/ 1); Sonnenblende rechts mit beleuchtetem Spiegel (E14/2); Steuergerät für Bordcomputer (N41); Automatisch abblendender Innenrückspiegel (H7); Zigarettenanzünder vorn (mit Aschenbecherbeleuchtung) R3: Heizelement (R3r1); Handschuhfachlampe (E13/1); Kombiinstrument (A1): Airbag-Kontroll- und Warnleuchte (A1e15).	10
11	Heißfolien-Luftmassenmesser (B2/5); Nockenwellensensor (L5 / 1); Kraftstoffeinspritzventile (Y62); Für M111: • HFM-Steuermodul (N3 / 4).	10
12	Innere Verbindungsmuffe, Umfang 58L (Z53/6): • Anhängerkupplungsstecker (X52); • Rücklicht links (E3); • Rücklicht und Standlicht links (E3e2); Linke Frontleuchte (E1): • Positions- und Standlicht links (E1e3); • Linke Seitenmarkierungsleuchte (E1e6).	7.5
13	Adapterhülse Dach, Kreis 30 (Z54/2): • Deckenleuchte vorn (mit Ausschaltverzögerung und Leseleuchte vorn) (E15/2); • Innenleuchte hinten (E15/3); • Deckenleuchte hinten links (E15/8); • Deckenleuchte hinten rechts (E15/9); • Steuergerät für Bordcomputer (N41); Kombiinstrument (A1): • Sicherheitsgurtwarnleuchte (A1E9); Lenkwinkelsensor (N49); Datenstecker (X11/4).	10
14	Diesel: Einspritzsteuergerät; Abgasrückführungsventil.	10
15	Verbindungsmuffe innen, Kreis 54 (Z52/6): Bremslicht links links (E3): • Linke Bremsleuchte (E3e4); Rücklicht rechts (E4): • Bremslicht rechts (E4e4); • Zentrales hoch angebrachtes Bremslicht (E21); • Zentrale hochgesetzte Bremsleuchte, Ersatzradhalter (E35); • Anhängerkupplungsstecker (X52).	10
16	Diagnosestecker (X11 / 4) Rückfahrlichtschalter (S16 / 2) Steckerbuchse Cockpit, Kl. 15 (Z50 / 2): • Steuergerät Klimaanlage (N19); • Heizungs-/AC-Schalter (S98); • Gebläseschalter (S98s1); • Thermostat (S98p1); • Umluftschalter, Kontrollleuchte (S98h1); • Beleuchtung (S98e1); • Lichtschalter (S98e2); • Umluftschalter (S98s2); • Kontrollleuchte Klimaanlage eingeschaltet (S98h2); • Lichtschalter (S98e2); • Klimaanlagenschalter (S98s3); • Stellmotor Umluftklappe (M39); • Steuergerät für Klimaanlage (N19).	15
17	Cargo Junction Box (X58/4)	15
18	Anhängerkupplungsstecker (X52)	25
19	M111: HFM-Steuermodul (N3/4); Magnet für einstellbare Nockenwellenverstellung (Y49); Absperrventil Aktivkohlefilter (Y58); M112/113: Klemmverschraubung 87 M2e (Z7/36); • Saugrohrumschaltventil (Y22/5); • AGR-Umschaltventil (Y27); • Vakuumventil der Luftpumpe (Y32); • Lambda O2-Sonde – links vor dem Katalysator. (G3/3); • O2-Sauerstoffsonde rechts, vor dem Katalysator. (G3/4) Spülsteuerventil (AKF) (Y58/1); O2-Linker Sauerstoffsensor, nach dem Katalysator. (G3/5); O2 – rechte Lambdasonde, nach dem Katalysator. (G3/6); M113: 1Y80 Zylinderabsperrventil; 1Y80 Zylinderabsperrventil.	15
20	Elektrisch verstellbarer und beheizbarer Außenspiegel links (M21/1), Elektrisch verstellbarer und beheizbarer Außenspiegel rechts (M21/2); Spiegelheizung.	15
21	Mit Soundsystem: Soundverstärker (A2/13); Radio (A2).	25
22	Kupplungsmuffe innen, Kreis 15 (Z51/5) • Steuergerät ETC (N15/3); • Schalter für Reichweitenerkennung (S16 / 10); • Magnetventil Sperre Reserve-/Parksperre (Y66/1); • Verteilergetriebesteuerung (N78); • Steuergerät Traktionssysteme (N47); Mit ESP: • Lenkwinkelsensor (N49); Kombiinstrument (A1) (F1k3) Kraftstoffpumpenrelais; Tempomatknopf (S40); Ab M111: Steuergerät HFM-SFI (N3/4); Bei M112/113: Motorelektronikregler (N3/10).
23	Reservieren
24	Innere Steckhülse, Kreis 58R (Z52/4): • Stecker Anhängerkupplung (X52); Leuchte vorn rechts (E2): • Positions- und Standlicht rechts (E2e3); Rücklicht rechts (E4): • Rücklicht und Standlicht rechts (E4e2); Rechte Seitenmarkierungsleuchte (E2e6).	7.5
25	Leuchte vorn rechts (E2): • Blinker rechts (E2e5); Rücklicht rechts (E4) • Blinklicht rechts (E4e1); Zusatzblinker rechts (E22/2); Antriebsregler (N47); Innere Steckhülse, R-Kreis (Z53/5): • Anhängerkupplungsstecker (X52)Kombiinstrument (A1): • Fahrtrichtungsanzeiger rechts (A1e2).	7.5
26	Stecker Kl . 15 mit Sicherung (Z3 / 29): • M111 Zündspulen (T1); • M112 (T1) Zündspulen; • M113 (T1) Zündspulen.	15
27	Steuergerät Traktionssysteme (N47)	40
28	Buchse Sitzheizung innen (Z53/8): Sitzheizung links/rechts Lieferumfang: • Sitzheizungsrelais Stufe 1 (K59); • Relais Sitzheizung Stufe 2 (K59/1); • Heizkissen Vordersitz links (R13/1) / Heizkissen Vordersitz rechts (R13/3); • Beheizbares Sitzkissen vorne links (R13 / 2) Beheiztes Sitzkissen vorne rechts (R13 / 4).	20
29	Schaltergruppe Mittelkonsole (S21): • Schalter Fensterscheibe vorn rechts (S21s2); • Fensterhebermotor vorne rechts (M10/4); • Fensterheberschalter hinten links (S21s3); Schalterkombination Fensterheber Mittelkonsole hinten (S21/15): • Fensterheberschalter hinten links (S21/15s1); • Fensterhebermotor: hinten links (M10/5); Relais 16: Fensterheber vorne rechts (F1k16).	30
30	Schaltergruppe Mittelkonsole (S21): • Fensterheberschalter vorn links (S21s1); • Fensterheberschalter hinten rechts (S21s4); Schalterkombination Fensterheber Mittelkonsole hinten (S21/15): • Schalter Fensterheber vorn rechts (S21/15s2); Relais 18: Fensterheber vorne links (F1k18).	30
31	Schaltergruppe Mittelkonsole (S21): • Schalter elektrische Außenspiegelverstellung (S50); Cockpitsteckdose Kippfenster (Z50 / 13): Kippfenster hinten: • Kippfensterschalter links (S21 / 13); • Fensterheberschalter rechts (S21 / 14); Schalter für Schiebe-/Ausstelldach (S13/2).	15
32	Schalter für die Einstellung des rechten Vordersitzes (S23) Motorbaugruppe für die Einstellung des rechten Vordersitzes (M26) • Vorwärts-/Rückwärtsmotor (M26/m1); • Motor zum Heben/Senken hinten (M26/m2); • Motor auf/ab vorne (M26/m3); • Motor Rückenlehne vorne/hinten (M26/m5).	30
33	Sitzverstellungsschalter links vorne (S22) Motorgruppe Sitzverstellung: Links vorne (M25).	30
34	Linke Frontleuchte (E1): Linkes Abblendlicht (E1e2) (S1/1 Elektrischer Leuchtweitenregulierungsschalter); Motoren für Leuchtweitenregulierung links (E1m1), Motoren für Leuchtweitenregulierung rechts (E1m2).	7.5
35	Leuchte vorn rechts (E2): Abblendlicht rechts (E2e2).	7.5
36	Heizbare Heckscheibe	25
37	Fanfarensignale: • Zweiton-Signalanlage (H1); • Zweiton-Signalanlage Hom 2 (H1/1).	20
38	Kraftstoffpumpe mit Füllstandsensor (M3/3)	20
39	Reservieren
40	Vakuumpumpe (M 612.963)	25
41	Umwälzpumpenrelais (F1k19)Verbindungsmuffe Motorraum rechts, Pumpe (Z57/2): • Kühlmittelumlaufpumpe (M13); • Modulkasten Gebläsemotor (M2/2); Diesel: Standheizung.	25
42	Zentralverriegelung: • Motor für Zentralverriegelung der linken Vordertür (M14/6); • Motor für Zentralverriegelung der rechten Vordertür (M14/5); Verbindungsmuffe Zentralverriegelung innen (Z53/1): • Motor Zentralverriegelung Fondtür (M14/7); • Motor CL Tür links hinten (M14 / 8); • Motor CL Tür hinten rechts (M14 / 9); • Tankklappenmotor CL (M14 / 10).	20
43	Heizungsgebläserelais (F1 k21); Gebläsemotor (М2).	30
44	Motorlüfterrelais Stufe 1 (Flk26); Motorlüfterrelais Stufe 1 (F1k26); Steckmuffe Motorraum links, Lüfter (Z56/2); • Linker Zusatzlüfter (M4m1); • Rechter Zusatzlüfter (M4m2).	30
45	Elektrische Luftpumpe (M33)	40
46	Cockpitsteckdose Nebelschlussleuchte (Z50 / 10): • Schalterkombination 2-Stufen (S96 / 7) (Nebelschlussleuchte LED); Rücklicht links (E3), Rücklicht rechts (E4); • Nebelschlussleuchte links (E3e5), Nebelschlussleuchte rechts (E4e5); Anhängerkupplungsstecker (X52).	7.5
47	Steckverbindung Motorraum links, Zusatzscheinwerfer (Z56 / 4) Scheinwerfer vorn links (E1): • Nebelscheinwerfer links (E1e4) • Zusatzfernlicht links (E1e7), Zusatzfernlicht rechts (E2e7) Scheinwerfer vorn rechts (E2)	15
Relais
K1	Relais für beheizbare Heckscheibe
K2	Lüfterrelaismodul (K39)
K3	Elektrisches Kraftstoffpumpenrelais (außer Motor 612.963)
K4	Blinkerrelais links
K5	Relaiskreis 58, Kennzeichenbeleuchtung/Kombiinstrument
D6	Elektronisches Stabilitätsprogramm (ESP)/Bremslichtunterbrechungsrelais
K7	Blinkerrelais rechts
K8	Starterrelais (Magnetschalter, Klemme 50)
K9	Relaiskreis 58R (rechtes Standlicht)
K10	Reservieren
K11	Relaiskreis 15 verzögert (nur Motor 612.963)
K12	Relaisschaltung 15
K13	Relaiskreis 58L (linke Stehlampe)
K14	Komfortrelais
K15	Relais für Zentralverriegelung, Heckklappenentriegelung
K16	Fensterrelais vorne rechts
K17	Relais Frontwischer intermittierend
K18	Fensterrelais vorne links
K19	Heizungsumwälzpumpe Relais und Box Lüftersicherung und Relaisbox
K20	Zentralverriegelungsrelais: Verriegelt alle Türen
K21	Heizungsgebläserelais
K22	Relais für Abblendlicht und Kontaktlampe
K23	Relais für Zentralverriegelung: Beifahrertür, Hecktür und Tankdeckel entriegeln
K24	Zentralverriegelungsrelais: Fahrertür entriegeln
K25	ETS/ESP-Hydraulikeinheit-Relais
K26	Motorlüfterrelais Stufe 1 mit Klimaanlage
K27	Reservieren
K28	Relais für Sekundärluft-Einspritzpumpe
K29	Relais für Nebelschlussleuchte

Sicherungs- und Relaiskasten Motorraum hinten links (Stand 01.09.01)

Nr.	Beschreibung	Ampere
1	Nicht zugeordnet	–
2	Kombiinstrument (A1): • Blinker links (A1e1) Blinker vorn links (E1): • Blinker links (E1e5) Blinker hinten links (E3): • Blinker links (E3e1) Zusatzblinker links (E22 / 1) Innere Verbindungsmuffe, L-Kreis (Z53 / 4 ) • Stecker Anhängerkupplung (X52)	7.5
3	Nicht zugeordnet	–
4	Stromversorgung für Schiebe-/Ausstelldach (SHD), Klemme 30: • Motor für Schiebe-/Ausstelldach (SHD) (M12)	20
5	Nicht zugeordnet
6	Sitzwärmer	20
7	Kombischalter (S4): • Schalter Warnblinkanlage (S6 / 1s1) • Schalter Scheibenwaschanlage (S4s4) • Schalter Wischer (S4s5) Wischermotor (M6 / 1) Scheibenwaschwasserpumpe (M5 / 1) Relais k17: Intervallrelais Frontwischer	30
8	Steuergerät Verteilergetriebe (N78) / Steuergerät E-Call (A35/8)	25
9	Kombiinstrument (A1) Kennzeichenbeleuchtung: • Kennzeichenbeleuchtung hintere Tür links (E19/3), Kennzeichenbeleuchtung hintere Tür rechts (E19/4), • Kennzeichenbeleuchtung, Ersatzradhalter links (E19/5), Beleuchtung Nummernschild, Reserveradhalter rechts (E19/6) Steckerbuchse Cockpit, Kl. 58d (Z50/1): • Fensterschalter links (S21/13), Fensterschalter rechts (S21/14) (LED-Leuchte) • Schalter vorne links SIH (S51/1), rechter vorderer Schalter SIH (S51/2) (LED) • Schalterkombination 2-Stufen (S97/6) (LED) • Schalter ESP OFF (S76 / 6) (Leuchtdioden) • Schalter Außenspiegel ein- und ausklappen (S50 / 1) (Leuchtdiode) • Schalter elektrische Leuchtweitenregulierung (S1 / 1) (Leuchtdiode) • Wischer / Waschschalter Heckscheibe (S78) ( Leuchtdiode) • Schalter Hebe-/Schiebedach (S13/2) (Leuchtdiode) • Schalter Rückfahrscheinwerfer (S16/2) • Beleuchtung (R3e1) • Schalterblock Mittelkonsole (S21 )	7.5
10	Radio (A2) Dachlenkermuffe, Kreis 15R (Z54/1) • Sonnenblende links mit beleuchtetem Spiegel (E14/1) • Sonnenblende rechts mit beleuchtetem Spiegel (E14/2) • Rückspiegel automatisch abblendend (H7) Zigarettenanzünder vorn mit Aschenbecherbeleuchtung (R3) • Heizelement (R3r1) Handschuhfachleuchte (E13 / 1) Kombiinstrument (A1): • Airbag-Kontroll- und Warnleuchte (A1e15)	10
11	Heißfolien-Luftmassenmesser (B2/5) Nockenwellensensor (L5) Einspritzventile (Y62) Bei M111: • HFM-Steuergerät (N3/4)	15
12	Kupplungsmuffe innen, Kreis 58L (Z53/6) • Stecker Anhängerkupplung (X52) • Rücklicht links (E3): • Rücklicht und Standlicht links (E3e2)Leuchte vorne links (E1): • Stand- und Standlicht links (E1e3) • Seitenmarkierungsleuchte links (E1e6)	7.5
13	Adapterhülse Dach, Kreis 30 (Z54 / 2) • Deckenleuchte vorn (mit Ausschaltverzögerung und Leseleuchte vorn) (E15 / 2) • Innenleuchte hinten (E15 / 3) • Deckenleuchte hinten links (E15 / 8 ) • Rechts Deckenleuchte hintere Ecke (E15 / 9) • Fußraumleuchte vorn links (E17 / 16) • Fußraumleuchte vorn rechts (E17 / 15) • Steuergerät Bordcomputer (TRIP) (N41) Spritze (A1): Lenkwinkelsensor (N49 ) Datalink-Stecker (X11/4)	10
14	Motorsteuergerät (Diesel); Injektionssteuergerät; Abgasrückführungsventil.	25
15	Verbindungsmuffe innen, Kreis 54 (Z52/6) Bremslicht links links (E3)• Bremslicht links (E3e4) Rücklicht rechts (E4): • Bremslicht rechts (E4e4) • Bremslicht Mitte oben (E21) • Bremslicht Mitte oben, Reserveradhalter (E35) • Bremslichtschalter	10
16	Diagnosestecker (X11 / 4) Rückfahrlichtschalter (S16 / 2) Steckerbuchse Cockpit, Kreis 15 (Z50 / 2) • Klimasteuergerät (N19) • Heizungs-/Klimaschalter (S98) • Gebläseschalter (S98s1) • Thermostat ( S98p1) • Beleuchtung (S98el) • Beleuchtung (S98e2) • Schalter Umluft (S98s2) • Schalter Klimaanlage (S98s3) • Stellmotor Umluftklappe (M39) Kombiinstrument (A1)	15
17	Cargo Junction Box (X58/4)	20
18	Anhängerkupplungsstecker (X52)	25
19	M111: HFM-Steuergerät (N3 / 4) Magnet für verstellbare Nockenwellenverstellung (Y49) Absperrventil für Aktivkohlefilter (Y58) M112 / 113: Klemmverschraubung 87 M2e (Z7 / 36) • AGR-Umschaltventil (Y27) • Unterdruckpumpe Luftventil (Y32) • O2-Linker Sauerstoffsensor, vor dem Katalysator. (G3/3) • O2-Sauerstoffsonde rechts, vor dem Katalysator. (G3/4) Spülsteuerventil (Y58/1) O2 – linker Sauerstoffsensor, nach Katalysator. (G3/5) O2 – rechte Lambdasonde, nach dem Katalysator. (G3/6)	15
20	Nicht zugeordnet	–
21	Radio (A2); Handy; Sprachsteuerungssystem (VCS).	15
22	Innere Verbindungsmuffe, Kreis 15 (Z51/5) • ETC -Steuergerät (N15/3) • Getriebebereichserfassungsschalter (S16/10) • Sperrmagnet, Reserve-/Parksperre (Y66/1) • Verteilergetriebesteuerung (N78) • Steuergerät für Traktionssysteme (N47) Bei ESP: • Lenkwinkelsensor (N49)Kombiinstrument (A1)Taster Tempomat (S40) bei M111: Steuergerät HFM-SFI (N3 / 4) bei M112 / 113: Steuergerät Motorelektronik (N3 / 10) Steuergerät Sauggebläse (N65 / 2) bei Typ 163.174 / 175 Regensensor ( B38)	15
23	Steuergerät Leuchtweitenregulierung (N71)	15
24	Innere Steckerhülse Kl. 58R (Z52/4) • Stecker Anhängerkupplung (X52) Scheinwerfereinheit vorn rechts (E2) • Stand- und Parklicht rechts (E2e3) Schlusslicht rechts (E4) • Rücklicht und Standlicht rechts (E4e2) Rechte Seite – Markierungsleuchte (E2e6)	7.5
25	Scheinwerfer vorn rechts (E2) • Blinker rechts (E2e5) Scheinwerfer hinten rechts (E4) • Blinker rechts (E4e1) Zusatzblinker rechts (E22/2) Antriebssteuergerät (N47) Innere Verbindungsmuffe, Kreis R (Z53/ 5): • Anhängerkupplungsstecker (X52) Reinigungswerkzeug (A1)• Rechter Blinker (A1e2)	7.5
26	Steckerseite 15, Sicherung (Z3 / 29) • M111 Zündsäulen (T1) • M112 Zündverteiler (T1) • M113 Zündspulen (T1)	15
27	Steuergerät Traktionssysteme (N47)	40
28	Nicht zugeordnet	–
29	Nicht zugeordnet
30	Nicht zugeordnet
31	Schaltergruppe Mittelkonsole (S21) Steckerbuchse Cockpit, Ausstellfenster (Z50/13) • Fensterschalter links (S21/13) • Fensterschalter rechts (S21/14) Schiebedachschalter (S13/2) Spiegelleuchten	15
32	Nicht zugeordnet	–
33	Nicht zugeordnet	–
34	Nicht zugeordnet	–
35	Nicht zugeordnet	–
36	Spiegelheizung	10
37	Zweifarben-Signalanlage (H1)	20
38	Kraftstoffpumpe mit Füllstandsensor (M3/3) nur bei Typ 163.128	15
39	Nicht zugeordnet	–
40	Soundsystem	25
41	Nicht zugeordnet	–
42	Zentralverriegelung: • Zentralverriegelungsmotor Vordertür links (M14/6) • Zentralverriegelungsmotor Vordertür rechts (M14/5) Innenhülse Zentralverriegelungsstecker Motor 1 (Z53/1) • Zentralverriegelungsmotor Hintertür (M14/7 ) ) • Motor CL Tür hinten links (M14 / 8) • Motor CL Tür hinten rechts (M14 / 9) • Motor Tankklappe CL (M14 / 10)	20
43	Gebläsemotor (М2) hinten	20
44	Waschwasserpumpe Hecktür (M5/3)	15
44	Typ 163.154 / 157 Motorlüfterrelais Stufe 1 (F1k26) Motorlüfterrelais Stufe 1 (F1k26) Anschlussdose Motorraum links Lüfter (Z56 / 2) • Zusatzlüfter links (M4m1) • Zusatzlüfter rechts (M4m2)	40
45	Elektrische Luftpumpe (M33)	40
46	Anschlussbuchse Cockpit, Nebelschlussleuchte (Z50/10) • Nebelschlussleuchte links (E3e5), Nebelschlussleuchte rechts (E4e5) Stecker Anhängerkupplung (X52)	7.5
47	Steckerbuchse Zusatzscheinwerfer Motorraum rechts (Z56/4) Scheinwerfer vorn links (E1) • Nebelscheinwerfer links (E1e4) • Zusatzfernlicht links (E1e7), Zusatzfernlicht rechts (E2e7) Scheinwerfer vorn rechts (E2) • Nebelscheinwerfer rechts (E2e4)	15
48	Tonsignal (H3)	20
Relais
K1	Relais für beheizbare Spiegel
K2	Relaismodul Lüfter (K39)
K3	Elektrisches Kraftstoffpumpenrelais (außer Motor 612.963)
K4	Blinkerrelais links
K5	Relaiskreis 58, Kennzeichenbeleuchtung/Kombiinstrument
D6	Bremslichtrelais
K7	Blinkerrelais rechts
K8	Starterrelais (Magnetschalter, Klemme 50)
K9	Relaiskreis 58R (rechtes Standlicht)
K10	Reservieren
K11	Schaltkreis des verzögerten Relais 15 (nur Motoren 612.963 und 628.963)
K12	Relaisschaltung 15
K13	Relaiskreis 58L (linke Stehlampe)
K14	Komfortrelais (Fenster/Dach/Spiegel)
K15	Relais für Zentralverriegelung, Heckklappenentriegelung
K16	Reservieren
K17	Relais Frontwischer intermittierend
K18	Reservieren
K19	Reservieren
K20	Zentralverriegelungsrelais: Verriegelt alle Türen
K21	Reservieren
K22	Reservieren
K23	Zentralverriegelungsrelais: Beifahrertür entriegeln, Hintertür
K24	Zentralverriegelungsrelais: Fahrertür und Tankklappe entriegeln
K25	Reservieren
K26	Motorlüfterrelais Stufe 1 mit Klimaanlage
K27	Relais der Waschpumpe der hinteren Tür
K28	Relais für Sekundärluft-Einspritzpumpe
K29	Relais für Nebelschlussleuchte

Sicherungen und Modulbox Fußraum vorn rechts

Nr.	Beschreibung	Ampere
1	AIRBAG-AUS-Anzeige	7.5
2	Zigarettenanzünder vorn (mit Aschenbecherbeleuchtung)	Für Fahrgestellnummer A289564, X754619: 20A Ab Fahrgestellnummer A289565, X754620: 15A
3	Heckscheibenwischermotor	15A
4	Bis Fahrgestellnummer A289564, X754619: E-Call-Steuergerät (nur USA) Ab Fahrgestellnummer A289565, X754620: Frontgebläsemotor	7, 5A 40A
5	Staubsauger / Klimaanlage	Für Fahrgestellnummer A289564, X754619: 7, 5AAb Fahrgestellnummer A289565, X754620: 15A
6	Interne Steckdose	20A
7	Nicht zugeordnet	–
8	Beheizbares Kissen des linken Vordersitzes und beheizbares Kissen des rechten Vordersitzes; Nicht zugeordnet.	Für Fahrgestellnummer A289564, X754619: 20AAb Fahrgestellnummer A289565, X754620
9	Nicht zugeordnet	–
10	Einstellschalter für den linken Vordersitz	Für Fahrgestellnummer A289564, X754619: 30AAb Fahrgestellnummer A289565, X754620: 35A
11	Sitzverstellungsschalter vorne rechts	Für Fahrgestellnummer A289564, X754619: 30AAb Fahrgestellnummer A289565, X754620: 35A
13	Vorhandene Kraftstoffpumpe mit Füllstandsensor (Benzin) ausbauen	20A
17	Heizbare Heckscheibe	25A
19	HCS-Pumpe	30A
20	Rechte Ampel	Ab Fahrgestellnummer A289565, X754620: 7, 5A
21	Linke Fern-/Fernlichtanzeige	Ab Fahrgestellnummer A289565, X754620: 7, 5A
24	Elektrische Fensterhebermotoren hinten und Stromversorgung für das untere Bedienfeld	Ab Fahrgestellnummer A289565, X754620: 25A
25	Vordere Fensterhebermotoren und Stromversorgung für das untere Bedienfeld	Ab Fahrgestellnummer A289565, X754620: 25A
Relais
K1	Steuerrelais für Sitzkomfort
K2	Kraftstoffpumpenrelais (Benzin)
K4	Relais für Heckscheibenheizung
K5	HCS-Pumpenrelais
D6	Hilfsfernlichtrelais (ab FIN A289565, X754620)
K8	Unteres Bedienfeld / Kontaktbrückenschalter (ab FIN A289565, X754620)
K9	Relais für Spannungsversorgungstermin. 15
